Pendeleinstellung / Transportbolzen
9
(für Version A + B)

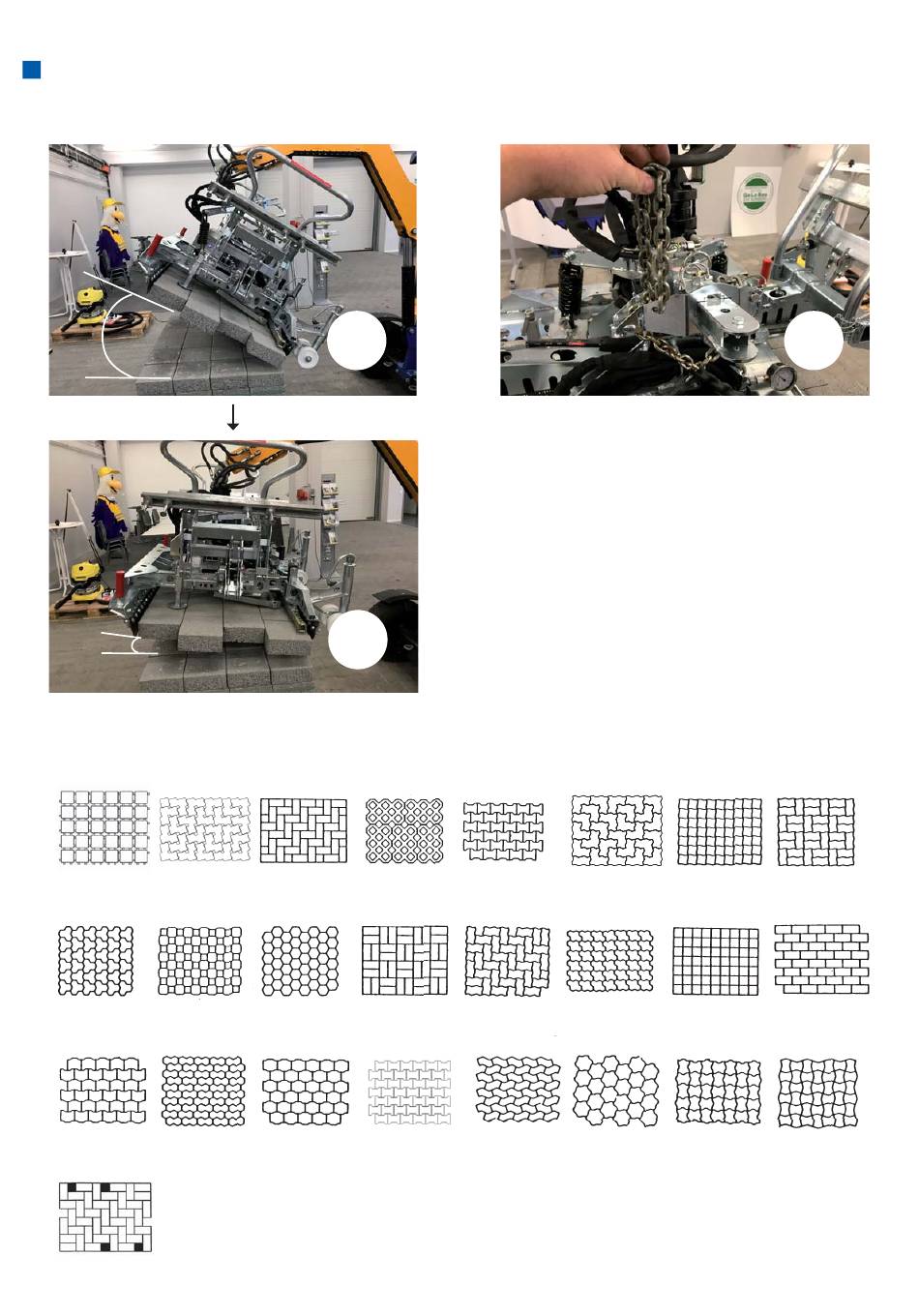

1. Nachstehend abgebildete Verbundsteinformen 1 – 20 sind u. a. für maschinelle Verlegung geeignet. Es können auch andere
Steinformen verlegt werden. Voraussetzung ist, dass die Steine in maschinenverlegegerechter Formation paketiert sind.
1 2
9 10
17 18
2. Die Verbundsteinformen 16 – 20 sind mit Positionierungsadapter PA zur maschinellen Verlegung geeignet.
3. Die Verbundsteinformen 21 – 25 sind mit Sonderadapter zur maschinellen Verlegung geeignet.
25
