Installation et Commande
Réglage de l'ouverture de préhension
tension secondaire P
(avec décalage de la couche de pavés vers
l'assemblage en panneresse)
Sens de la ecartement principale
Fig. 20

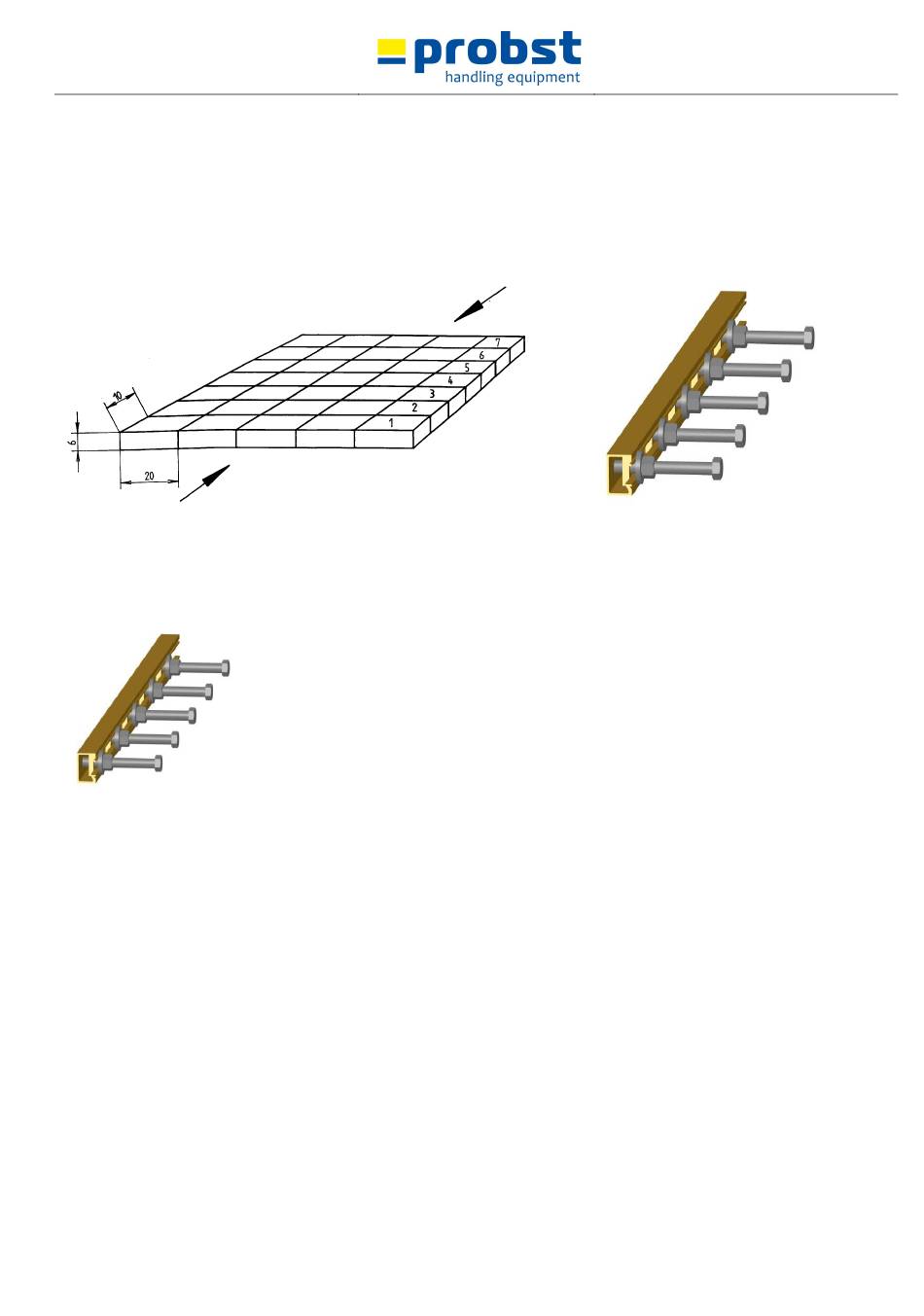

1.5 Réglage des adaptateurs de positionnement
5140.0036
Grâce à la puissante tension secondaire, la HVZ uni est capable de glisser des
couches de pavés non dentés, empaquetées en joint en croix, dans
l'assemblage en panneresse.
Des adaptateurs de positionnement (accessoire spécial) sont fixés à cet effet
aux barres Halfen de la tension secondaire. Il faut autant d'adaptateurs de
positionnement qu'il y a de rangées de pavés dans le sens de la tension
principale (p. ex. 7 dans l'exemple de couche de pavés représenté ou 5 dans
l'exemple de l'adaptateur représenté).
•
La longueur des adaptateurs de positionnement qui dépasse entre la barre
Halfen et la tête de vis (dimension de saillie) mesure, dans l'exemple
représenté avec un assemblage à demi-pavés, 20 cm divisé par 2 = 10 cm.
•
Dans l'exemple représenté, des adaptateurs de positionnement sont
montés dans la barre Halfen de la tension secondaire à droite pour la
rangée de pavés 1, 3, 5 et 7 et disposés environ à l'endroit prévisible. Le
montage des adaptateurs de positionnement pour les rangées 2, 4 et 6 est
réalisé à la tension secondaire à gauche.
•
Ouvrir hydrauliquement en totalité la tension principale déjà réglée,
soulever la HVZ uni au-dessus du paquet de pavés afin qu'elle soit
suspendue librement.
•
Fermer complètement la ecartement secondaire.
•
Effectuer le réglage grossier avec la vis de réglage P (figure) aux deux
éléments de tension secondaire de telle manière que la largeur de paquet
déterminée précédemment + la moitié du côté dans l'exemple 5 x 20 +10 =
110 cm, se situe sur la graduation derrière la tôle de transition verticale
(figure).
•
Mesurer la dimension entre les deux barres Halfen, effectuer le réglage fin
à la vis de réglage PO de telle manière que la dimension mesurée soit
supérieure d'environ 3 à 4 mm à la largeur du paquet de pavés. (On
garantit ainsi qu'après leur dépose dans la plateforme, les pavés
individuels ne "crissent" pas dans le sens de la tension secondaire, mais
sont disposés selon la norme avec un joint d'environ 3 – 4 mm. Il est
nécessaire, à cet effet, que les pavés individuels présentent des écarteurs
d'une épaisseur min. de 2,5 mm.).
•
Ouvrir complètement la ecartement secondaire
V2
Fig. 21
