Galletti IWC Series Installation, Use And Maintenance Manual page 34

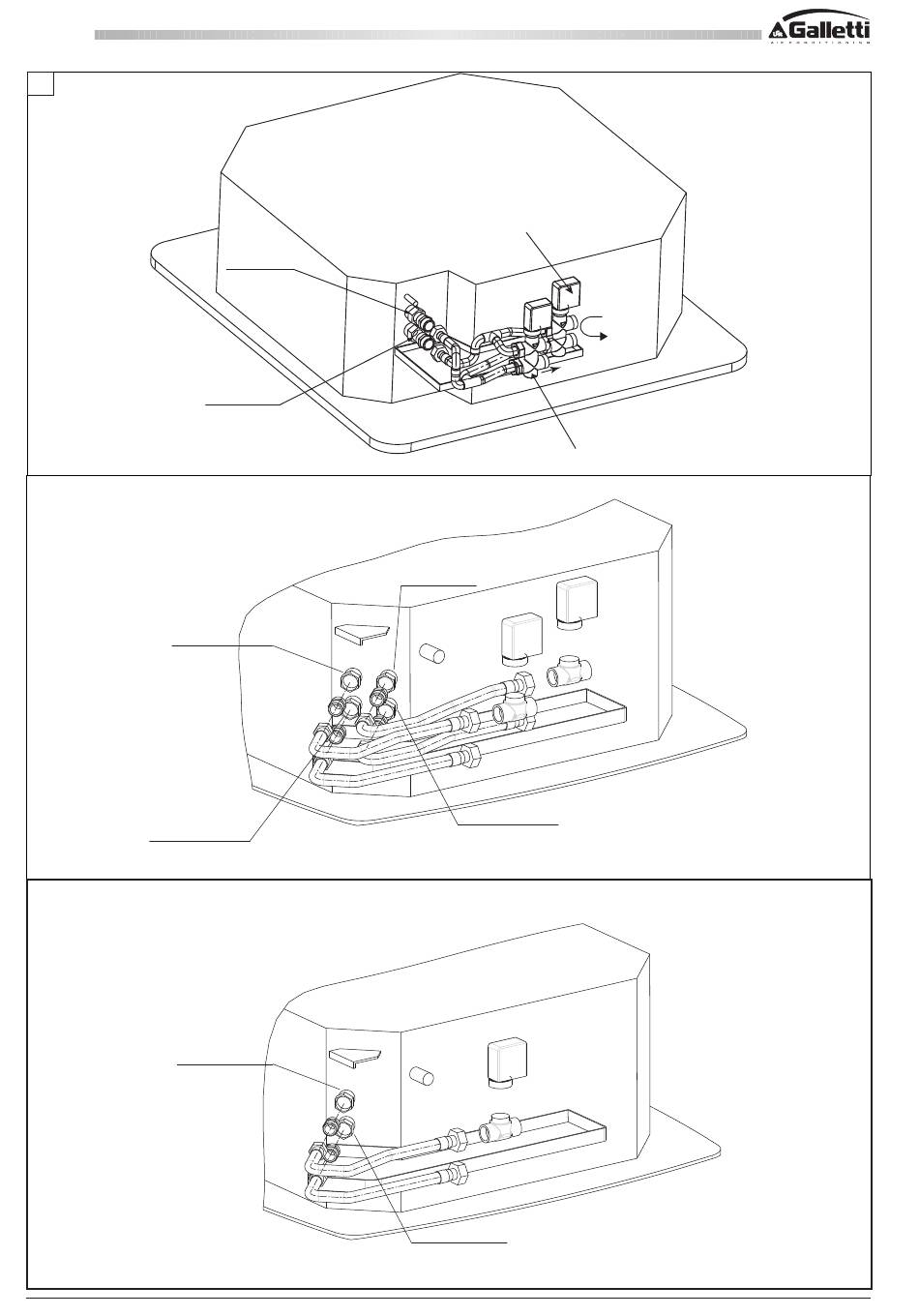

IWCi
4
Uscita acqua
batteria principale
Main heat exchanger
water outlet
Ingresso acqua
batteria principale
Main heat exchanger
water inlet
Uscita acqua
Water outlet
34 34
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
IWCi 06-08
VALVOLA 4X2
FUNZIONAMENTO
INVERNALE
USCITA ACQUA
WATER OUTLET
INGRESSO ACQUA
WATER INLET
IWCi 03-04 4 TUBI, IWCi 03-04 4 PIPES
Valvola a 2 vie - 2-Way valve
IWCi 03-04-05 2 TUBI, IWCi 03-04-05 2 PIPES
Valvola a 2 vie - 2-Way valve
IWCi 06-08
4X2 VALVE
WINTER MODE
OPERATION
VALVOLA CIRCUITO FREDDO
COLD CIRCUIT VALVE
IN
OUT
VALVOLA CIRCUITO CALDO
HOT CIRCUIT VALVE
Uscita acqua
batteria addizionale
Additional heat
exchanger water outlet
Ingresso acqua
batteria addizionale
Additional heat
exchanger water inlet
Ingresso acqua
Water inlet
ATTENZIONE: Al fine
di evitare fenomeni
di trafilamento, la
massima differenza
di pressione fra il
circuito idraulico lato
caldo e quello lato
freddo deve essere
inferiore a 1 bar.
WARNING: In order
to avoid leakage
problems, the
maximum pressure
difference between
the hot side and the
cold side of the water
circuit should be
lower than 1 bar.
WC66000119 - Rev 01
