IWCi
COLLEGAMENTO MODBUS
NOTE
• Gli indirizzi validi sono compresi tra 01 e 99, l'indirizzo 00 e gli
indirizzi negativi (visualizzati con il lampeggio delle due cifre) non
sono accettati.
• Gli indirizzi 33, 38 e 77 sono proibiti; selezionarli può comportare il
malfunzionamento del sistema.
• Utilizzare un cavo elettrico bipolare schermato 0,5mm
deve essere più leggero del tipo H05VVC4V5-K (secondo CEI 20-20
CENELEC HD21).
• Lunghezza max. (somma totale cavi): 250m
Lunghezza min. tra unità: 0,5m
• La schermatura del cavo deve essere collegata solo da un lato (vedi
schema).
• In caso di interruzione dell'alimentazione le unità ripartiranno con le
ultime impostazioni del controllo MODBUS, ma sarà necessario che il
supervisore MODBUS riprenda il controllo delle unità prima di poterne
impostare nuovamente i parametri.
WC66000119 - Rev 01 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
IMPOSTAZIONE INDIRIZZI / ADDRESS SETTING
UNITA' / UNIT
Verificare che il microinterruttore 1 del
SW2 sia in posizione OFF (impostazione di
fabbrica).
Verify that the switch 1 of SW2 is in OFF
position (factory setting).
. Il cavo non
2

MODBUS CONNECTION

C

TELECOMANDO / REMOTE CONTROL

1. Tenere premuto per 7 secondi il tasto CLEAN.
2. Premere i tasti + e - fino a visualizzare la cifra
indicante l'indirizzo desiderato (01, 02, 03.....99).
3. Premere nuovamente per 7 secondi il tasto CLEAN,
indirizzando il telecomando al ricevitore dell'unità.
4. Tre "beep" indicheranno la corretta impostazione
dell'indirizzo.
1. Press and hold the CLEAN button for 7 seconds.
2. Press the buttons + and - until the desired address
is indicated (01, 02, 03.....99).
3. Press and hold again the CLEAN button for 7
seconds, pointing the remote control towards the
unit's receiver.
4. Three "beep" will indicate the correct address
setting.
NOTES
• The valid addresses are between 01 and 99, the address 00 and
negative addresses (shown by the flashing of the two digits) are not
accepted.
• Addresses 33, 38 and 77 are prohibited; selecting them may cause
the malfunction of the system.
• Use a bipolar electric shielded wire 0.5mm². The wires have not to be
lighter than Mod. H05VVC4V5-K (according to CEI 20-20 CENELEC
HD21).
• Max. length (total length of wires): 250m
Min. length between units: 0,5m

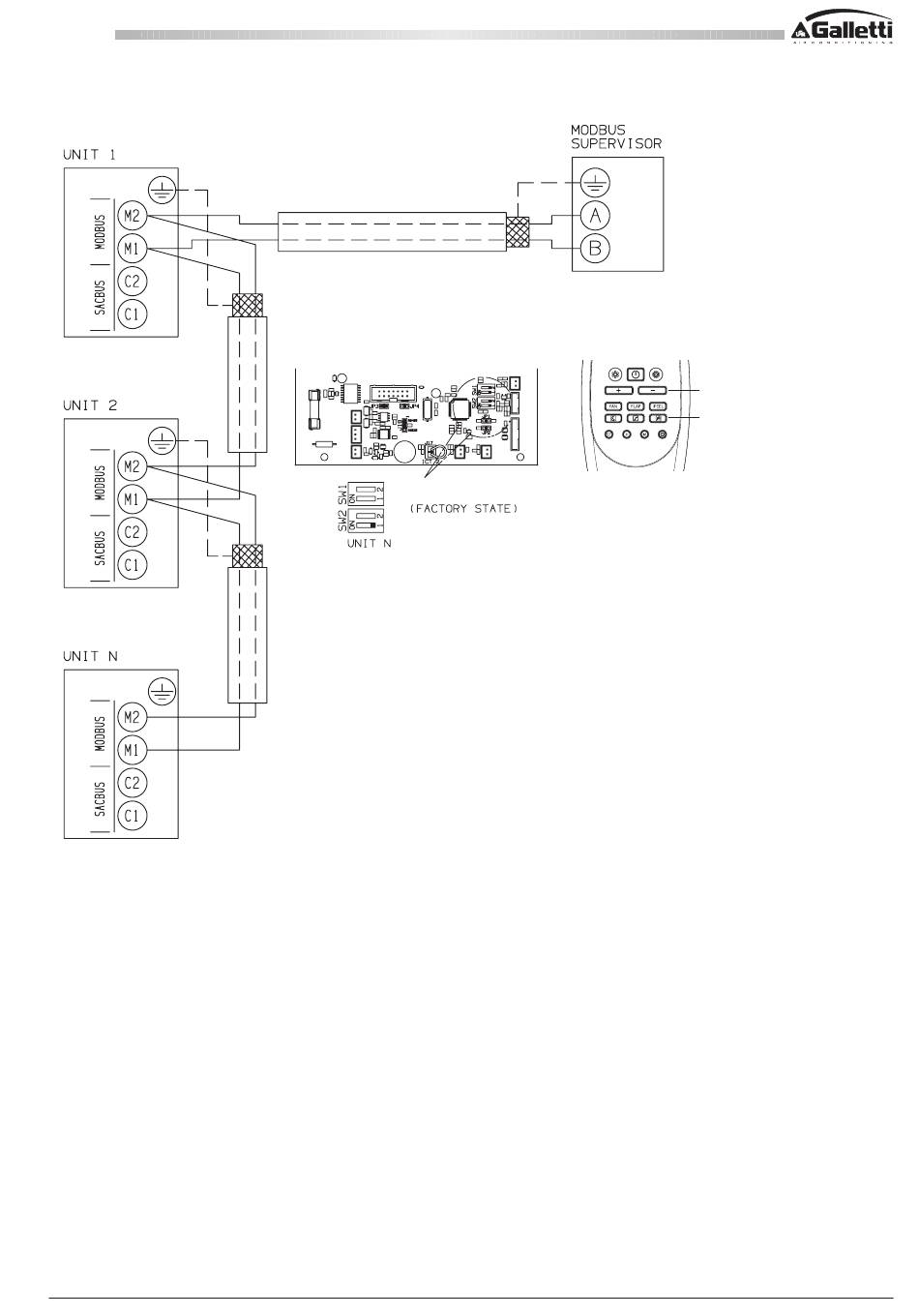

• The cable shielding must be connected only on one side (see
diagram).
• In case of a power failure the units will restart with the last settings
of the MODBUS control, but it will be necessary that the MODBUS
SUPERVISOR regain control of the units before you can set the
parameters again.
2
