IWCi
4.5.4 - TELECOMANDO: TRASFORMAZIONE DA INFRAROSSI A FILO
1. PREPARAZIONE DEL TELECOMANDO
• Staccare il coperchietto in plastica della morsettiera del telecomando.
• Aprire il vano batterie, rimuovere le batterie e settare i microinterruttori
5 e 6 in posizione OFF.
• Chiudere il vano batterie senza rimettere le batterie (il telecomando
sarà alimentato da filo).
2. COLLEGAMENTO
Utilizzare un cavo elettrico tripolare schermato 0.5mm², lunghezza
max.15m. Il cavo non deve essere più leggero del tipo H05VVC4V5-K
(secondo CEI 20-20 CENELEC HD21).
COLLEGARE IL TELECOMANDO ALLA MORSETTIERA 5 POLI ALL'INTERNO
DEL QUADRO ELETTRICO COME SEGUE:
• Rimuovere il cavo ponte giallo.
• Connettere il morsetto che termina con i cavi rosa con il terminale
inferiore della morsettiera sul telecomando (polo +).
• Connettere il morsetto che termina con il cavo viola con il terminale
centrale della morsettiera sul telecomando (IR).
• Connettere il morsetto che termina con i cavi bianchi con il terminale
superiore della morsettiera sul telecomando (polo -).
• Connettere la schermatura del cavo al morsetto che termina con il
cavo giallo/verde o, in alternativa, se possibile, ad un punto di terra
dal lato telecomando.
WC66000119 - Rev 01 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
ELIMINARE CAVO "PONTE" GIALLO
ELIMINATE "BRIDGE" WIRE (YELLOW)
TOGLIERE LE BATTERIE
REMOVE THE BATTERIES
5, 6 OFF

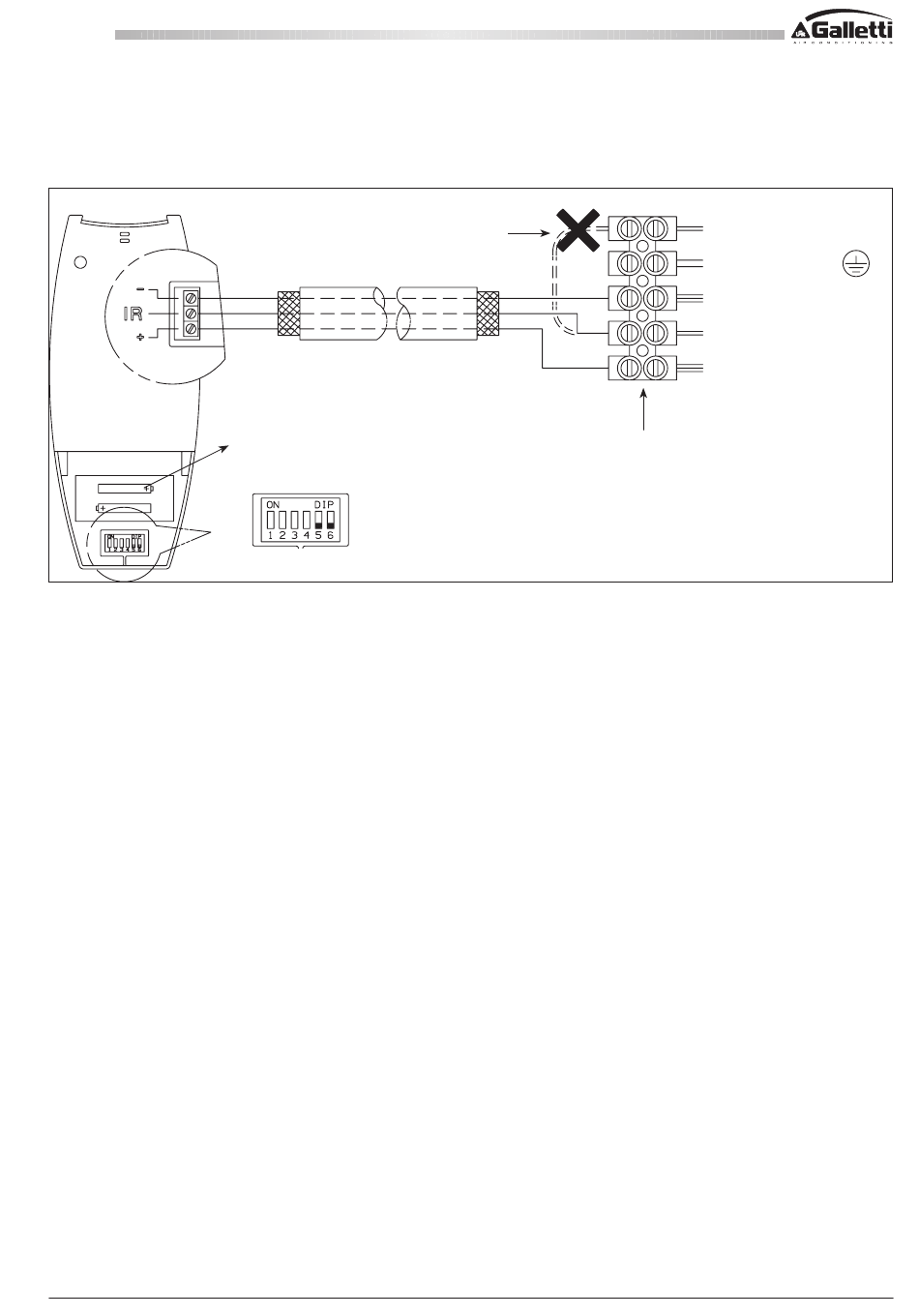

4.5.4 - REMOTE CONTROL: HOW TO CHANGE FROM INFRARED TO
WIRED
MORSETTIERA 5 POLI ("MAMMUT)
ALL'INTERNO DEL QUADRO ELETTRICO
5P TERMINAL BASE INSIDE THE
ELECTRICAL BOX
1.

PREPARE THE REMOTE CONTROLLER

• Detach the plastic cover of the remote controller terminal block.
• Open the batteries compartment, remove the batteries and set
microswitches 5 and 6 in OFF position.
• Close the compartment without replacing the batteries (remote
controller will be powered by wire).
2.

CONNECTION

Use a tripolar electric shielded wire 0.5mm², max. length 15m. The wires
have not to be lighter than Mod. H05VVC4V5-K (according to CEI 20-20
CENELEC HD21).
CONNECTING THE REMOTE CONTROLLER TO THE 5 POLES TERMINAL
BLOCK INSIDE THE ELECTRICAL PANEL AS FOLLOWS:
• Remove the yellow "bridge" wire.
• Connect the terminal that ends with PNK wires to the bottom terminal
of remote controller terminal block (+ pole).
• Connect the terminal that ends with VLT wire to the medium terminal
of remote controller terminal block (IR).
• Connect the terminal that ends with WHT wires to the upper terminal
of remote controller terminal block (- pole)
• Connect the wire shield to the terminal that ends with the yellow /
green wire, or alternatively, if possible, to a ground point on the remote
controller side.
GIALLO
GIA/VER - YEL/GRN
BIANCO - WHT
VIOLA - VLT
ROSA - PNK
