IWCi
4.4 - COLLEGAMENTO ELETTRICO
4.4.1 - GENERALITÀ
• I condotti dei collegamenti elettrici devono essere fissi.
• Apparecchio di classe 1.
• L'installazione elettrica deve essere realizzata nel rispetto delle norme e
delle regolamentazioni in vigore (con attenzione particolare alle norme
NF C 15-100 CEI 364).
4.4.2 - PARTICOLARI DEL COLLEGAMENTO
• Togliere il coperchio del quadro elettrico.
• Alcuni serracavi sono previsti per mantenere i cavi alla loro entrata nel
quadro.
• Collegare i cavi sulle morsettiere previste.
• Assicurarsi che i fili siano correttamente collegati sui morsetti. Il cattivo
collegamento dei fili può provocare problemi di funzionamento e il
surriscaldamento e quindi incendi.
• Ricollocando in sede il coperchio del quadro, attenzione a non
danneggiare i cavi.

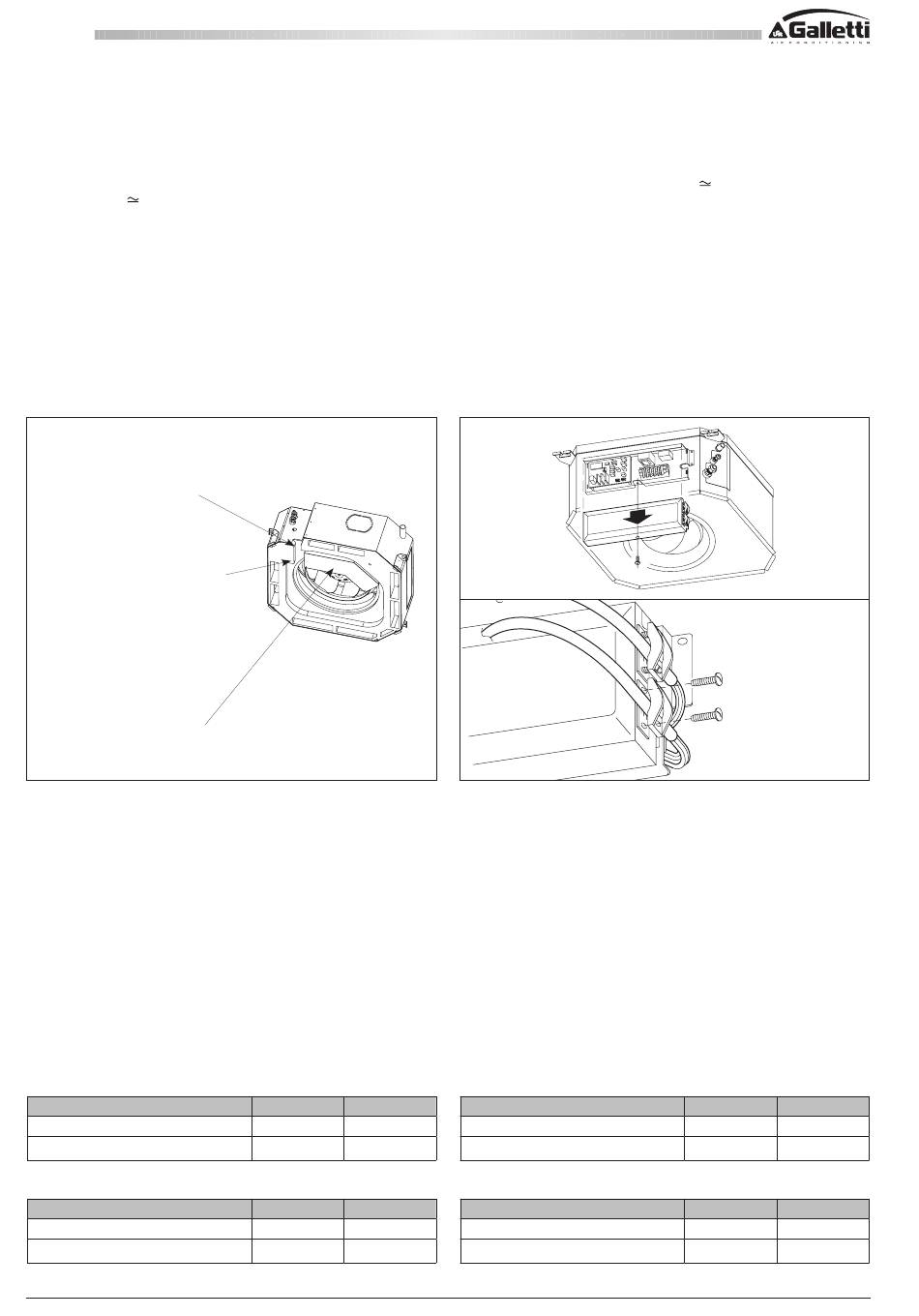

IWC 6-8-10
Passaggio dei cavi elettrici
Electrical cable passage
Entrata dei cavi elettrici nel quadro
Cable inlet into the unit
Coperchio del quadro elettrico
4.4.3 - ALIMENTAZIONE
• A limentazione 230V / 1 + Terra / 50Hz con dispositivo di protezione
e di sezionamento (non fornito), in conformità alle norme e delle
regolamentazioni in vigore. La protezione deve essere garantita da un
interruttore bipolare (non fornito).
Nota: L'unità è prevista per un collegamento su un'alimentazione generale
con regime neutro TT (neutro a terra) o TN.S (messa in neutro) secondo
NF C 15-100. Per un regime neutro IT (neutro isolato), prevedere una
protezione differenziale.
• D urante il funzionamento, è tollerabile una variazione di tensione di ±
10 %.
• L e sezioni sono fornite a titolo indicativo. Queste ultime devono
essere verificate e adattate, se necessario, secondo le condizioni
d'installazione e in funzione della normativa in vigore.
Modello
Intensità massima assorbita (A)
Sezione (mm )
2
Modello
Intensità massima assorbita (A)
Sezione (mm )
2
18 18
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
IWCi 3 IWCi 4-5
0,25 0,40
1,5 1,5
IWCi 6-8 IWCi 10
0,65 0,95
1,5 1,5

4.4 - ELECTRICAL CONNECTION

4.4.1 - GENERALS
• The electrical connection conduits must be fixed.
• Class 1 appliance.
• The electrical installation must be carried out in compliance with the
rules in force (especially NF C 15-100

4.4.2 - DETAIL OF THE CONNECTION

• Remove the cover of the electrical box.
• Cable clamps are provided to maintain the cable at their entry point into
the box.
• Connect the cables to the terminals provided.
• Make sure that the wires are correctly connected to the terminals.
Incorrect connection can cause operating problems as well as
overheating which can cause fires.
• When replacing the box's cover, be sure not to pinch the cables.
IWC 3-4-5

4.4.3 - POWER SUPPLY

• 230V / 1 + Earth / 50Hz power supply from a power supply and
protection device (not included) in accordance with the rules in force.
The protection must be ensured by a two-pole circuit breaker (not
supplied).
Note: The unit is designed to be connected to a power supply having a TT
neutral regime (neutral to ground) or TN.S regime (to neutral) as per NF C
15-100. For a IT neutral point connection (isolated neutral), provide ground
fault protection.
• The acceptable voltage variation is ± 10% during operation.
• Wire sizes are given for informational purposes only. Wire sizes must
be checked and adapted, as required, according to the installation
conditions and with regard to current standards.
Modello
Max. current consumption (A)
Section (mm )
2
Model
Max. current consumption (A)
Section (mm )
2
CEI 364).
IWCi 3 IWCi 4-5
0,25 0,40
1,5 1,5
IWCi 6-8 IWCi 10
0,65 0,95
1,5 1,5
