Electrical Wiring Diagrams - Galletti IWC Series Installation, Use And Maintenance Manual

IWCi
4.5 - SCHEMI ELETTRICI
Colori dei fili
WHT Bianco
BLK Nero
GRY Grigio
RED Rosso
YEL Giallo
BRN Marrone
VLT Viola
ORG Arancione
PNK Rosa
BLU Blu
GRN/YEL Giallo/Verde
WC66000119 - Rev 01 È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
Simboli dei componenti
DP Pompa condensa
FLAP1,2 Motore deflettore
FMI Motore interno ventola
PCB Scheda elettronica
TH1,2 Termistore
PR Relè di potenza
FS Sensore per livello

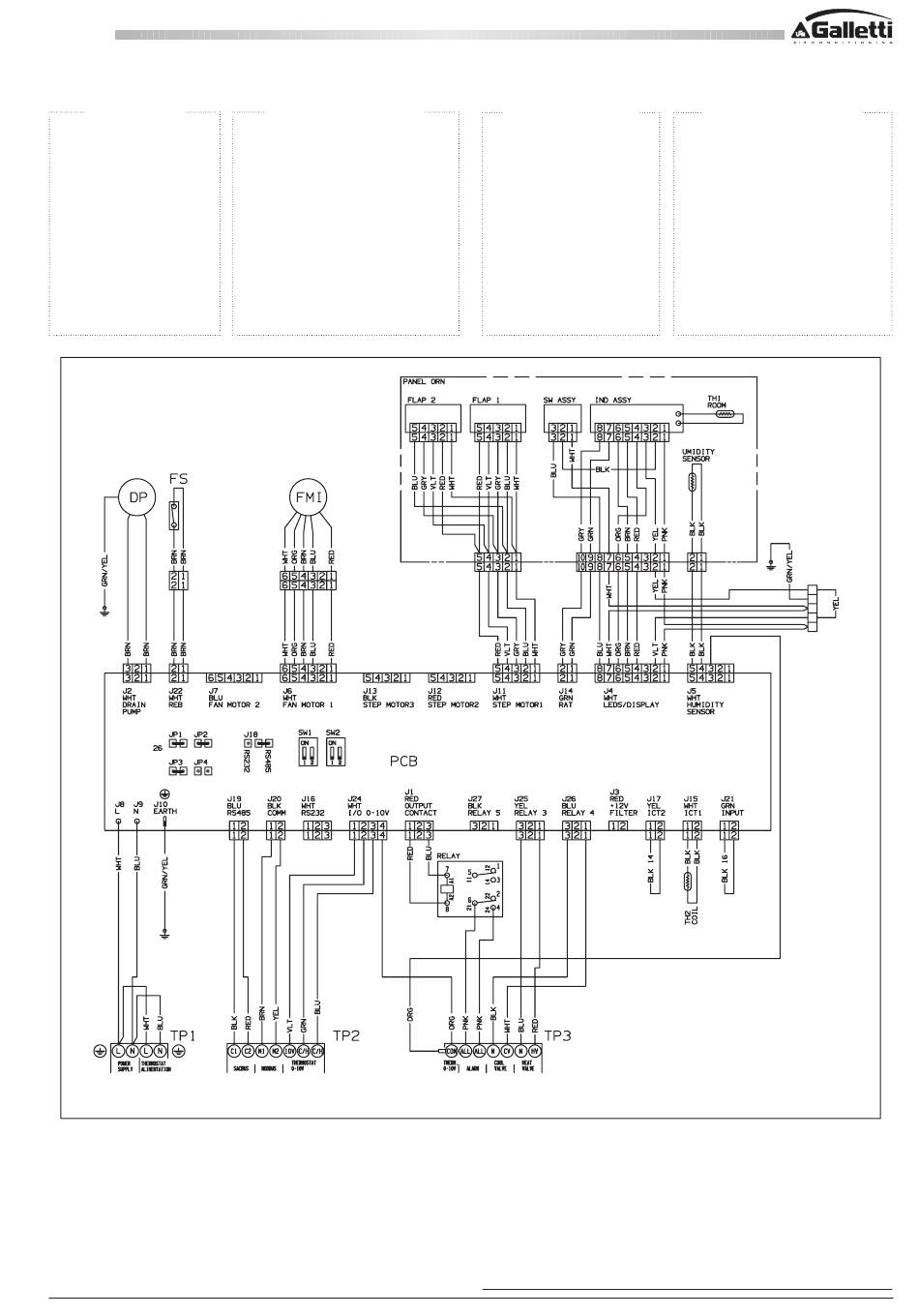

4.5 - ELECTRICAL WIRING DIAGRAMS

Colours of the wires
WHT White
BLK Black
GRY Grey
RED Red
YEL Yellow
BRN Brown
VLT Violet
ORG Orange
PNK Pink
BLU Blue
GRN/YEL Yellow/Green
Symbols of components
DP Drain pump
FLAP1,2 Flap motor
FMI Indoor fan motor
PCB Controller
TH1,2 Thermistor
PR Power relay
FS Float switch
19
