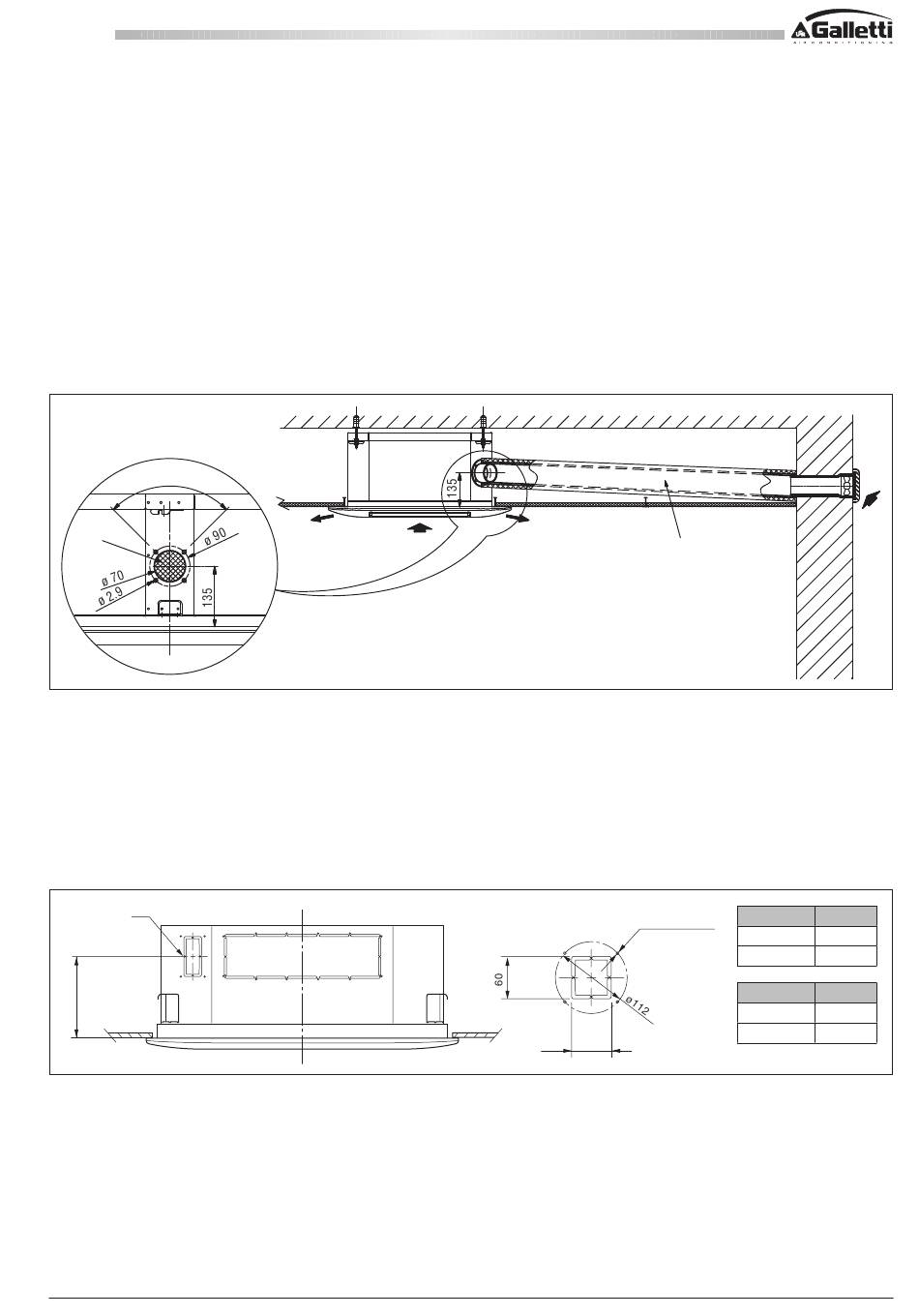

4.3 - COLLEGAMENTO ARIA DI RINNOVO (IWCi 3-4-5)
•
L 'unità può essere collegata ad un condotto d'aria esterna (17).
•
I l motore del ventilatore supplementare per la presa d'aria esterna
deve avere un'alimentazione elettrica separata e poter essere
comandato tramite un interruttore bipolare On/Off con dispositivo di
protezione elettrico.
•
P er evitare problemi di funzionamento e di rumore la portata d'aria
nuova deve rappresentare circa il 10% della portata d'aria totale.
- A prire il foro predisposto (18), fissare una flangia Ø 70 mm
sull'unità e collegare il condotto isolato termicamente.
- Installare all'esterno una griglia con filtro per impedire l'aspirazione
di polvere e di impurità che potrebbero sporcare lo scambiatore
dell'unità.
900'
18
IWCi 6-8-10
• L'unità può essere collegata ad un condotto d'aria esterna.
- Aprire il foro pre-tagliato (A), fissare una bocca di raccordo
(non fornito) sull'unità e raccordarlo ad una conduttura isolata
termicamente.
- Installare all'esterno una griglia con filtro per impedire l'aspirazione
di polvere e di impurità che potrebbero sporcare lo scambiatore
dell'unità.
A
X
WC66000119 - Rev 01
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
4.3 - FRESH AIR CONNECTION (IWCi 3-4-5)
•
The unit can be connected to an outside air inlet conduit (17).
•
The additional fan motor for the outside air intake is equipped with a
separate electric power supply and can be controlled by means of a
two-pole On/off switch with an electrical protection device.
•
To avoid operating and noise-related problems, the new air output
should represent approximately 10% of the total air output.
- Open the knock-out (18), secure a Ø70mm flange on the unit and
connect the thermal insulated conduit.
- On the exterior, install a grille with filter to prevent drawing in dust
and debris which could clog the unit's exchanger.
IWCi 6-8-10
• The unit can be connected to an outside air inlet conduit.
- Open the knock-out (A), secure a connection sleeve (not supplied) to the unit
and connect a thermal insulated conduit.
- On the exterior, install a grille with filter to prevent drawing in dust and debris
which could clog the unit's exchanger.
4 fori Ø 3,1
4 holes Ø 3,1
55
17
Modello
X
IWCi 6
220
IWCi 8-10
250
Model
X
IWCi 6
220
IWCi 8-10
250
17
