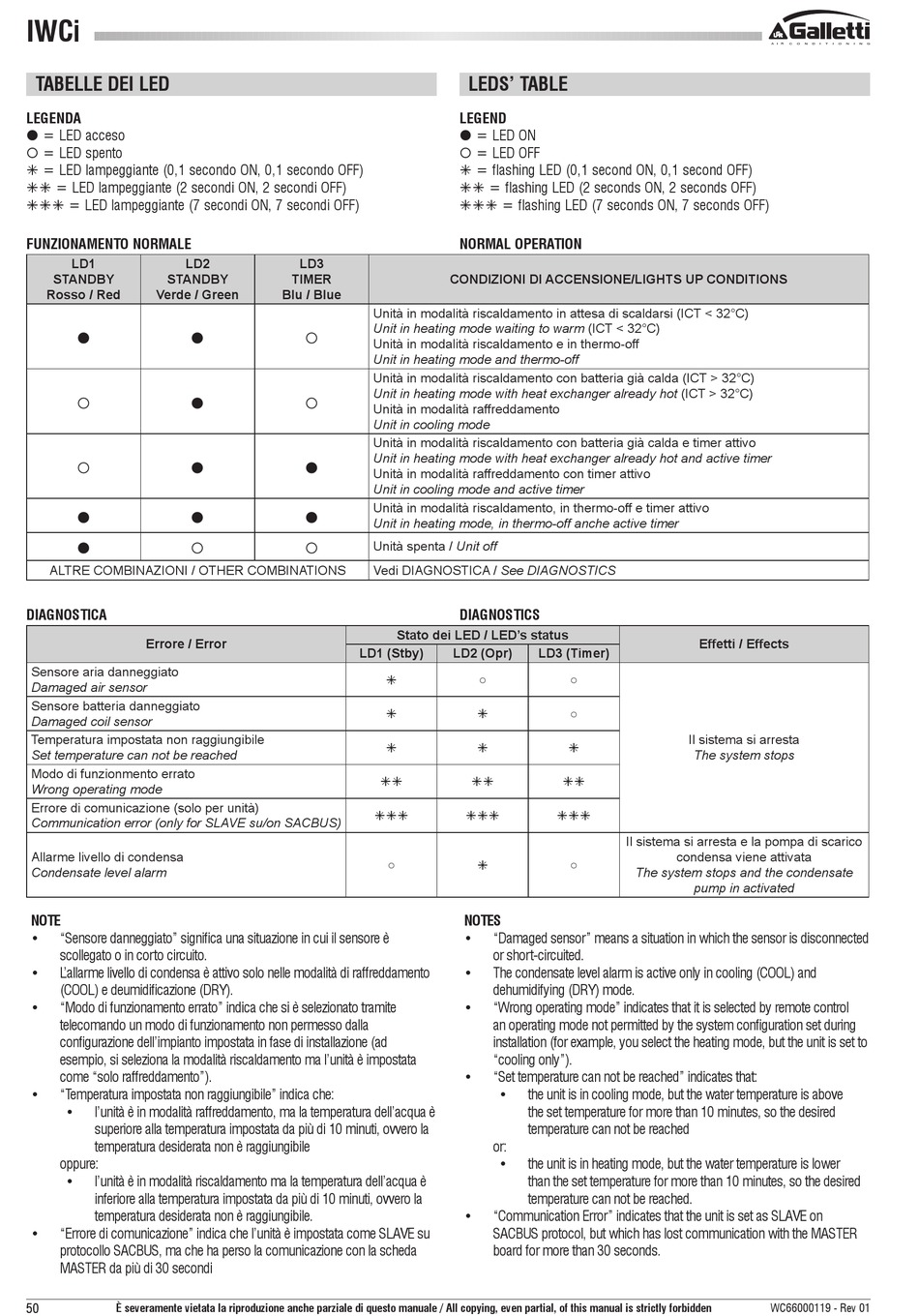

TABELLE DEI LED
LEGENDA
 = LED acceso
 = LED spento
 = LED lampeggiante (0,1 secondo ON, 0,1 secondo OFF)
 = LED lampeggiante (2 secondi ON, 2 secondi OFF)
 = LED lampeggiante (7 secondi ON, 7 secondi OFF)
FUNZIONAMENTO NORMALE
LD1 LD2
STANDBY STANDBY
Rosso / Red Verde / Green
● ●
○ ●
○ ●
● ●
● ○
ALTRE COMBINAZIONI / OTHER COMBINATIONS
DIAGNOSTICA
Errore / Error
Sensore aria danneggiato
Damaged air sensor
Sensore batteria danneggiato
Damaged coil sensor
Temperatura impostata non raggiungibile
Set temperature can not be reached
Modo di funzionmento errato
Wrong operating mode
Errore di comunicazione (solo per unità)
Communication error (only for SLAVE su/on SACBUS)
Allarme livello di condensa
Condensate level alarm
NOTE
• "Sensore danneggiato" significa una situazione in cui il sensore è
scollegato o in corto circuito.
• L 'allarme livello di condensa è attivo solo nelle modalità di raffreddamento
(COOL) e deumidificazione (DRY).
• "Modo di funzionamento errato" indica che si è selezionato tramite
telecomando un modo di funzionamento non permesso dalla
configurazione dell'impianto impostata in fase di installazione (ad
esempio, si seleziona la modalità riscaldamento ma l'unità è impostata
come "solo raffreddamento").
• "Temperatura impostata non raggiungibile" indica che:
• l'unità è in modalità raffreddamento, ma la temperatura dell'acqua è
superiore alla temperatura impostata da più di 10 minuti, ovvero la
temperatura desiderata non è raggiungibile
oppure:
• l'unità è in modalità riscaldamento ma la temperatura dell'acqua è
inferiore alla temperatura impostata da più di 10 minuti, ovvero la
temperatura desiderata non è raggiungibile.
• "Errore di comunicazione" indica che l'unità è impostata come SLAVE su
protocollo SACBUS, ma che ha perso la comunicazione con la scheda
MASTER da più di 30 secondi
50 50
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
LD3
TIMER CONDIZIONI DI ACCENSIONE/LIGHTS UP CONDITIONS
Blu / Blue
Unità in modalità riscaldamento in attesa di scaldarsi (ICT < 32°C)
○ Unit in heating mode waiting to warm (ICT < 32°C)
Unità in modalità riscaldamento e in thermo-off
Unit in heating mode and thermo-off
Unità in modalità riscaldamento con batteria già calda (ICT > 32°C)
○ Unit in heating mode with heat exchanger already hot (ICT > 32°C)
Unità in modalità raffreddamento
Unit in cooling mode
Unità in modalità riscaldamento con batteria già calda e timer attivo
●
Unit in heating mode with heat exchanger already hot and active timer
Unità in modalità raffreddamento con timer attivo
Unit in cooling mode and active timer
● Unità in modalità riscaldamento, in thermo-off e timer attivo
Unit in heating mode, in thermo-off anche active timer
○
Unità spenta / Unit off
Vedi DIAGNOSTICA / See DIAGNOSTICS
Stato dei LED / LED's status
LD1 (Stby) LD2 (Opr)





○
LEDS' TABLE
LEGEND
 = LED ON
 = LED OFF
 = flashing LED (0,1 second ON, 0,1 second OFF)
 = flashing LED (2 seconds ON, 2 seconds OFF)
 = flashing LED (7 seconds ON, 7 seconds OFF)
NORMAL OPERATION

DIAGNOSTICS

LD3 (Timer)
○ ○
○

 
 
 
Il sistema si arresta e la pompa di scarico
○

NOTES
• "Damaged sensor" means a situation in which the sensor is disconnected
or short-circuited.
• The condensate level alarm is active only in cooling (COOL) and
dehumidifying (DRY) mode.
• "Wrong operating mode" indicates that it is selected by remote control
an operating mode not permitted by the system configuration set during
installation (for example, you select the heating mode, but the unit is set to
"cooling only").
• "Set temperature can not be reached" indicates that:
• the unit is in cooling mode, but the water temperature is above
the set temperature for more than 10 minutes, so the desired
temperature can not be reached
or:
• the unit is in heating mode, but the water temperature is lower
than the set temperature for more than 10 minutes, so the desired
temperature can not be reached.
• "Communication Error" indicates that the unit is set as SLAVE on
SACBUS protocol, but which has lost communication with the MASTER
board for more than 30 seconds.
Effetti / Effects
Il sistema si arresta
The system stops
condensa viene attivata
The system stops and the condensate
pump in activated
