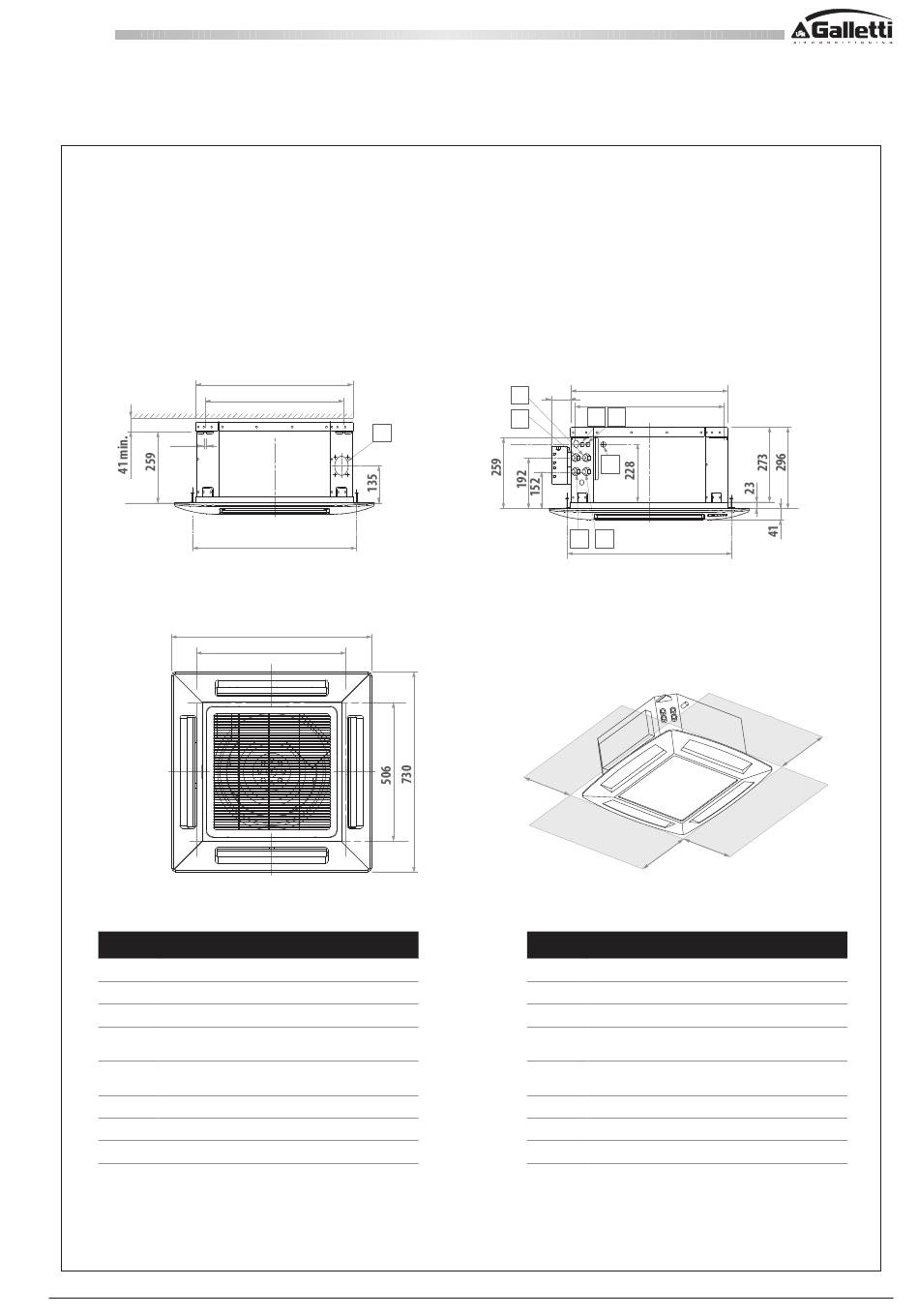

IWCi 032 - 042 - 052 - 034 - 044
10
10
LEGENDA
Foro condensa: Ø esterno 18 mm
A
Entrata acqua batteria principale: ½" gas femmina
B
Uscita acqua batteria principale: ½" gas femmina
C
Entrata acqua batteria addizionale: ½" gas
D
femmina*
Uscita acqua batteria addizionale: ½" gas
E
femmina*
Sfiato aria batteria principale
F
Sfiato aria batteria addizionale
G
Presa aria esterna: Ø 70 mm
H
* Presenti nei modelli 34 / 44
WC66000119 - Rev 01
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
575
506
H
575
506
H
600
600
730
544
730
544
70
E
F
C
575
A
70
E
544
F
G
C
A
B
D
B
D
600
1 m
LEGEND
Condensate hole: Ø 18 mm
A
Main heat exchanger water inlet: ½" gas female
B
Main heat exchanger water outlet: ½" gas female
C
Additional heat exchanger water inlet: ½" gas
D
female*
Additional heat exchanger water outlet: ½" gas
E
female*
Main heat exchanger air vent
F
Additional heat exchanger air vent
G
External air intake: Ø 70 mm
H
* Present for the models 34 / 44
575
544
G
600
1 m
1 m
1 m
1 m
1 m
1 m
11
