IWCi

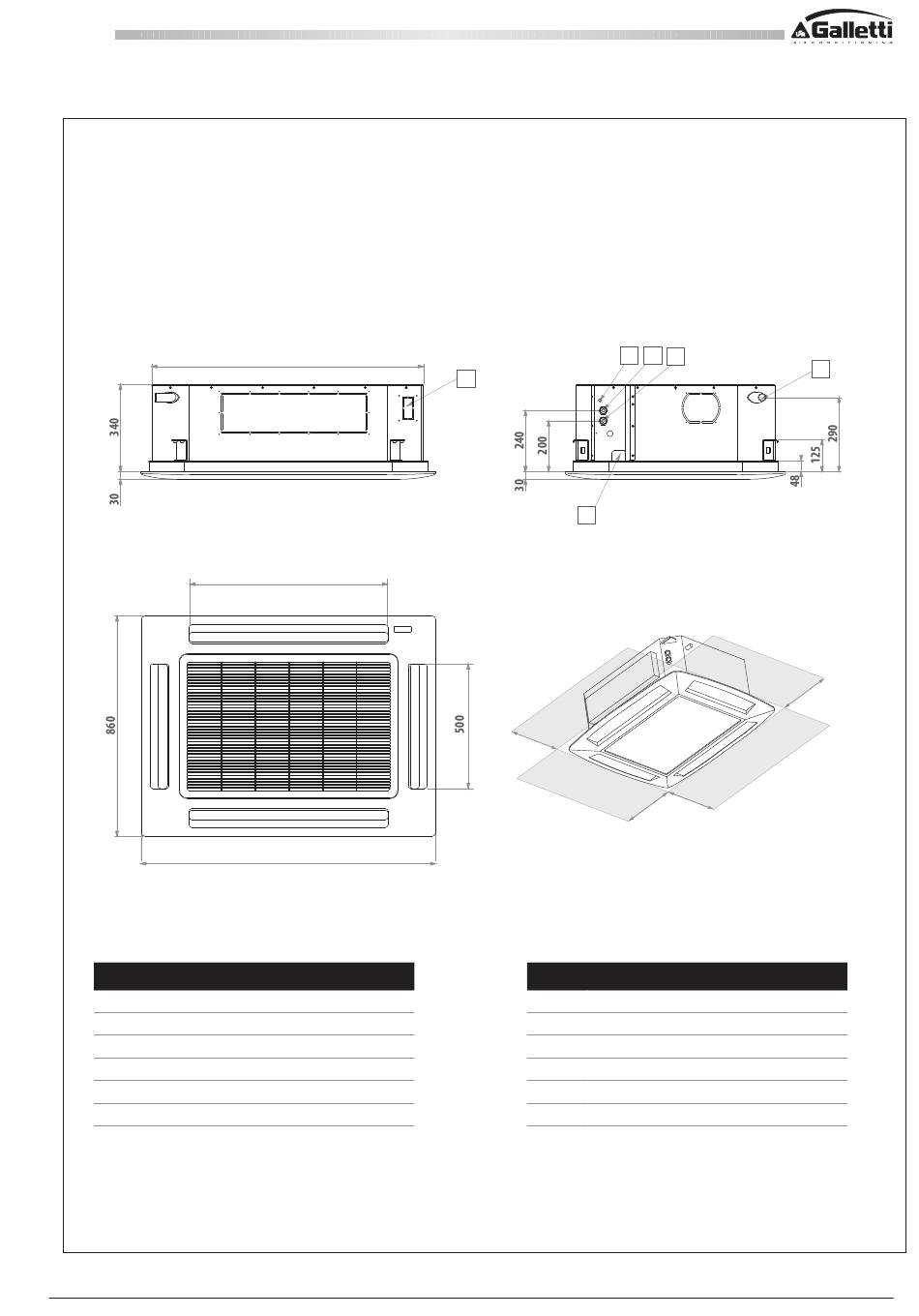

IWCi 082 - 102
LEGENDA
Foro condensa: Ø esterno 32 mm
A
Entrata acqua: 3/4" gas femmina
B
Uscita acqua: 3/4" gas femmina
C
Spurgo aria batteria
D
Passaggio dei cavi elettrici
E
Presa d'aria di rinnovo: 60x65 mm
F
WC66000119 - Rev 01
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
1050
1050
F
750
750
1150
1150
D
F
D
C
B
E
E
1 m
1 m
1 m
LEGEND
A
Condensate hole: Ø 32 mm
B
Water inlet: 3/4" gas female
C
Water outlet: 3/4" gas female
D
Heat exchanger air vent
E
Electrical cable passage
F
Fresh air intake: 60x55 mm
C
B
A
A
1 m
1 m
1 m
1 m
13
