4.5.5 - COLLEGAMENTI IN RETE SACBUS/MODBUS

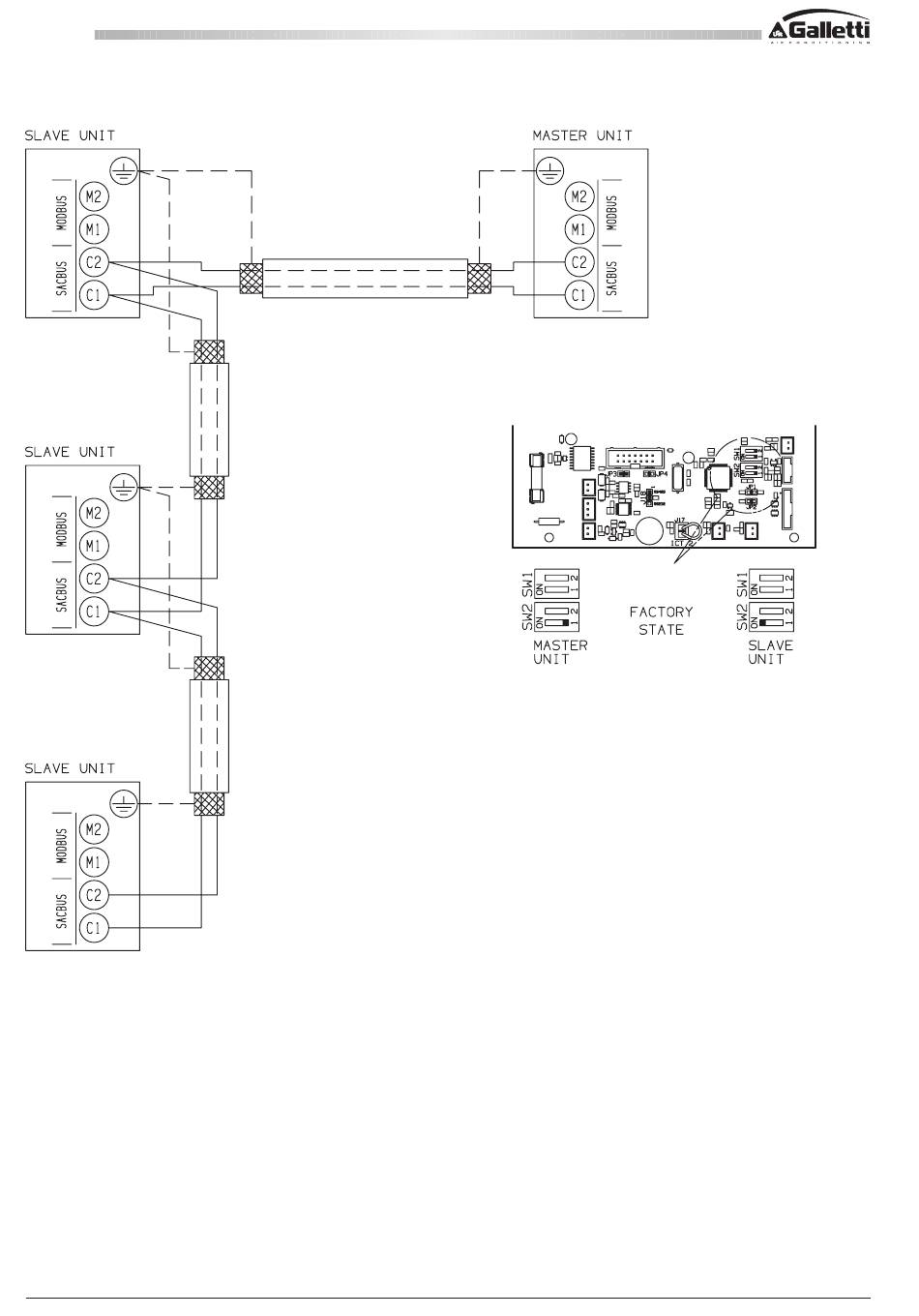

COLLEGAMENTO SACBUS
NOTE
• Solo una unità può essere impostata come MASTER.
• Quando una unità viene impostata come SLAVE i parametri provenienti
dal suo telecomando vengono ignorati e l'unità riproduce esattamente
le impostazioni del telecomando dell'UNITA' MASTER.
• Utilizzare un cavo elettrico bipolare schermato 0,5mm
deve essere più leggero del tipo H05VVC4V5-K (secondo CEI 20-20
CENELEC HD21).
• Lunghezza max. (somma totale cavi): 250m
Lunghezza min. tra unità: 0,5m
• In caso di interruzione dell'alimentazione le unità ripartiranno con le
ultime impostazioni del telecomando dell'UNITA' MASTER.
24 24
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden

4.5.5 - NETWORK CONNECTIONS SACBUS / MODBUS

SACBUS CONNECTION

IMPOSTAZIONE UNITA' MASTER / UNITA' SLAVE

SETTING OF MASTER UNIT / SLAVE UNIT

Settare il microinterruttore 1 del SW2 in posizione OFF per L'UNITA'
MASTER, in posizione ON per le UNITA' SLAVE.
Set the switch 1 of SW2 to OFF position for the MASTER UNIT, to ON
position for the SLAVE UNITS.
NOTES
• Only one unit can be set as MASTER.
• When a unit is set as SLAVE the parameters from its remote control
are ignored and the unit operates exactly with the remote control
settings of the MASTER UNIT.
. Il cavo non • Use a bipolar electric shielded wire 0.5mm². The wires have not to be
2
lighter than Mod. H05VVC4V5-K (according to CEI 20-20 CENELEC
HD21).
• Max. length (total length of wires): 250m
Min. length between units: 0,5m
• In case of a power failure the units will restart with the last settings of
the MASTER UNIT's remote control.
WC66000119 - Rev 01
