IWCi
L N L N
POWER THERMOSTAT
SUPPLY ALIMENTATION
COM
INPUT - 10 V
INPUT H/C
COM H/C
La cassetta idronica supporta una funzione che ne abilita il controllo
attraverso un comando esterno.
Al fine di pilotare il terminale, il comando in questione deve avere un'uscita
modulante 0-10 V per modificare la velocità di ventilazione e un contatto
pulito per definire la modalità di funzionamento (Estate / Inverno).
Le logiche di regolazione a bordo macchina manterranno il controllo delle
sonde lato acqua ed aria e la gestione della pompa di scarico condensa.
Questa funzione permette di controllare la cassetta tramite i comandi
Galletti EVO e MyComfort Large.

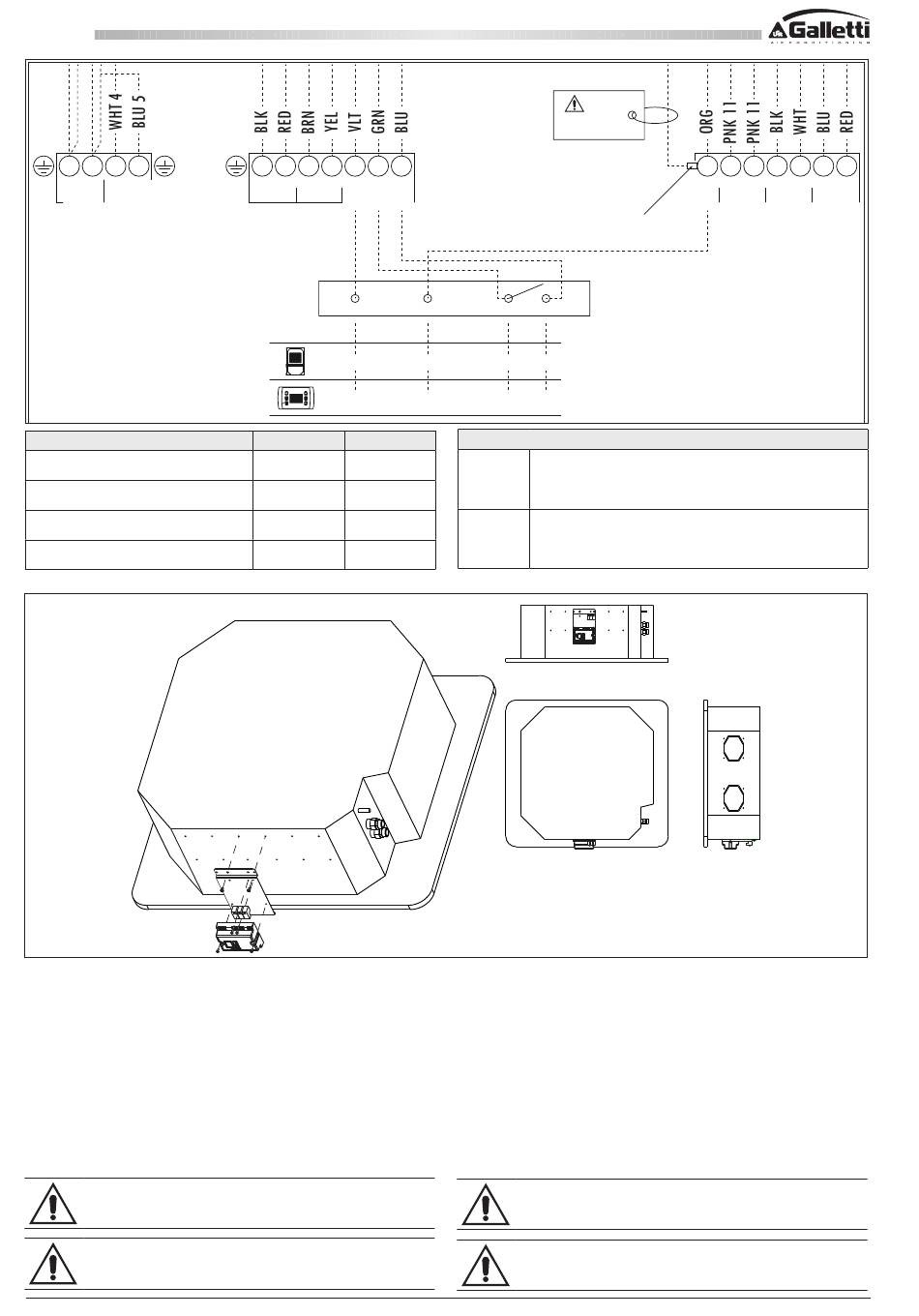

Seguire lo schema per effettuare un cablaggio corretto.
I cavi necessari per la comunicazione di segnale non devono
transitare vicino a sorgenti di disturbo elettromagnetico.
22 22
È severamente vietata la riproduzione anche parziale di questo manuale / All copying, even partial, of this manual is strictly forbidden
C1 C2 M1 M2 10V C/H C/H
THERMOSTAT
SACBUS MODBUS
0-10V
0-10V
102
MyComfort
A1
EVO
Prg Set
Mode
MyComfort EVO
COM CA
102 A1
D01 D07
C012 C07
CAUTION
DISCONNECT
FOR 0-10V CONTROL
FASTOM FE BAND , 4, 8X0, 8+CF
SU FASTOM M VERT. MORSETT.
SUMMER / WINTER
COM D01 C012
GALLETTI WIRED CONTROL SIGNATURES
CA D07 C07
Impostazione comandi elettronici / Electronic control setting
• Ventilatore modulante/Modulating fan
Mycomfort • P09 = 1
• P10 = 1
• Ventilatore modulante/Modulating fan
EVO • Config. DOUT > Modalità operativa/Config. DOUT > Operating mode
• Logica d'uscita digitale > NC/Digital output logic > NC
Water cassette supports external control function through an external
command.
In order to drive terminal control needs a 0-10V analog output for fan speed
modulating and a free potential contact for operating mode setting (Sum/
Win)
Control regulating logics will keep water probes, air probes and condensate
discharge pump under control. This function allows to manage the cassette
through Galletti EVO and MyComfort Large controls.
Please follow the diagram for a correct wiring.
Data cables must not be close to electromagnetic interference
sources.
COM ALL ALL N
THERM.
ALARM
0-10V
GENERIC WIRED CONTROL
CV N HV
COOL HEAT
VALVE VALVE
