PROVIDER: Keep this manual.
The procedures in this manual MUST be performed by a qualified technician.

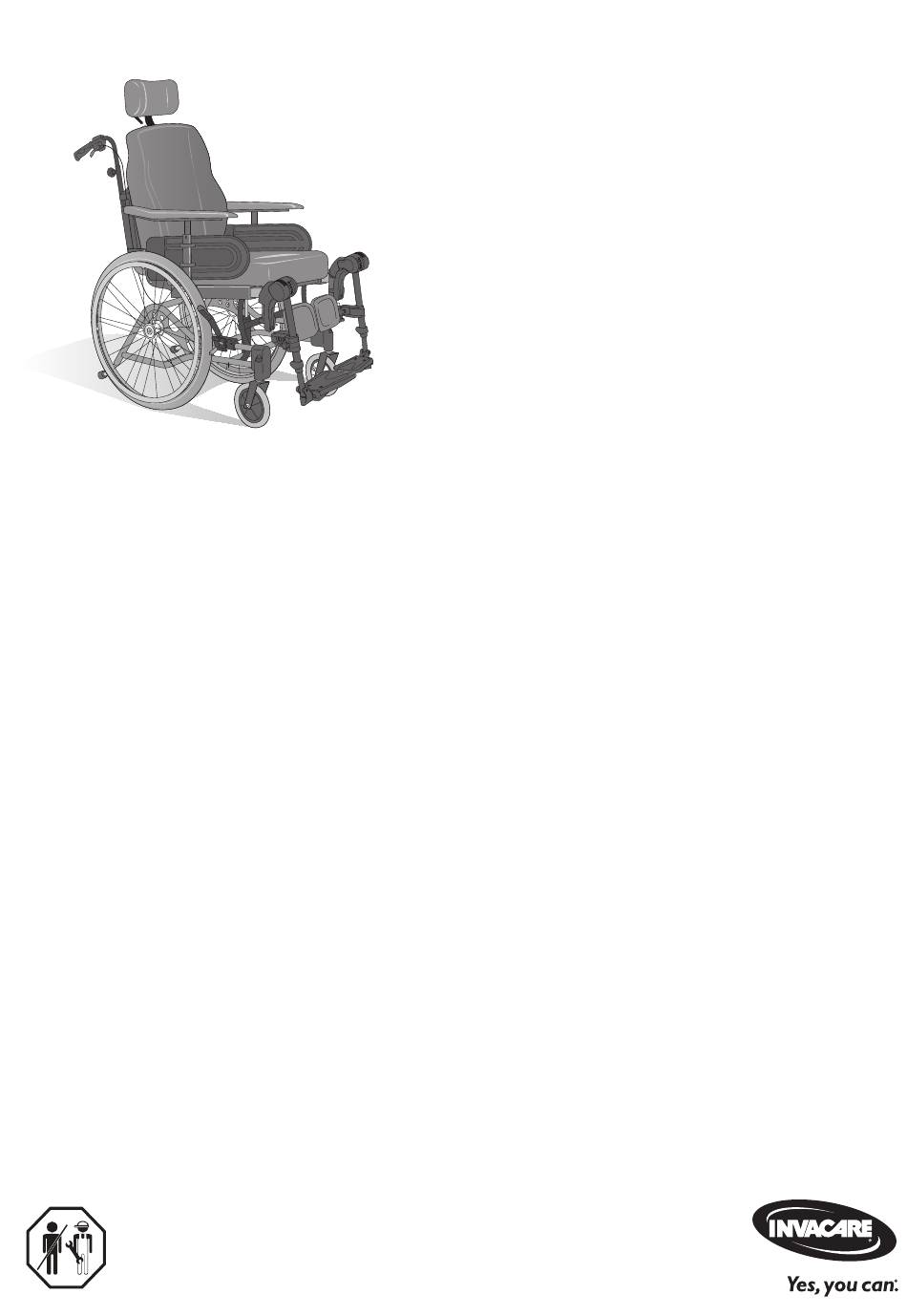

Rea® Azalea®
Azalea® Assist, Azalea® Base, Azalea® Max, Azalea®
Minor,         A zalea® Tall
en
Manual wheelchair
Service Manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the Rea Azalea Assist and is the answer not in the manual?

Questions and answers

Related Manuals for Invacare Rea Azalea Assist

Summary of Contents for Invacare Rea Azalea Assist

  • Page 1 Rea® Azalea® Azalea® Assist, Azalea® Base, Azalea® Max, Azalea®  Minor,         A zalea® Tall Manual wheelchair Service Manual PROVIDER: Keep this manual. The procedures in this manual MUST be performed by a qualified technician.
  • Page 2 All rights reserved. Republication, duplication or modification in whole or in part is prohibited without prior written permission from Invacare. Trademarks are identified by ™ and ®. All trademarks are owned by or licensed to Invacare Corporation or its subsidiaries unless otherwise noted.
  • Page 3 8.4   Environmental conditions Electrical Version 8.5   Electrical system — Models equipped with electric tilt and  backrest 8.6   Electromagnetic compliance (EMC) 8.7   EMC - Manufacturer´s declaration 8.8   Seat height tables 8.8.1   Rea Azalea & Rea Azalea Assist 8.8.2   Rea Azalea max 8.8.3   Rea Azalea equipped with Tall-kit...
  • Page 4 Rea® Azalea® 1    General 1.4   Limitation of Liability 1.1   Introduction Invacare accepts no liability for damage arising from: Non-compliance with the user manual This document contains important information about assembly,  Incorrect use adjustment and advanced maintenance of the product. To  Natural wear and tear ensure safety when handling the product, read this document  Incorrect assembly or set-up by the purchaser or a and the user manual carefully and follow the safety  instructions. third party Technical modifications Find the user manual on Invacare’s website or contact your  Unauthorized modifications and/or use of unsuitable Invacare representative. See addresses at the end of this  spare parts document. Invacare reserves the right to alter product specifications  without further notice. Before reading this document, make sure you have the latest  version. You find the latest version as a PDF on the Invacare  website. Previous product versions may not be described in this  manual’s current revision. If you require assistance, please  contact Invacare. For pre-sale and user information, see the user manual. For more information about the product, for example product  safety notices and product recalls, contact your Invacare ...
  • Page 5 — After each assembly, check that all fittings are  — Labels properly tightened AND that all parts have the  — Additional safety instructions correct function. The information contained in this document is  subject to change without notice. NOTICE! Medical Devices must be identified at all times to  ensure their traceability.       — If the component where the product label with  the serial number is located is replaced, or if the  product label is no longer readable, a new  product label must be requested from Invacare.             — If you have any doubts regarding labeling,  please contact Invacare. 2.2   Personal Safety Information These safety instructions are intended to help avoid accidents  during work and must be observed under all circumstances. All  employees coming into contact with contaminated products  must regularly consult a company doctor. Work clothing and  personal protective equipment must be available in necessary  quantities and be in proper condition. Reliable hand and  surface disinfection must be ensured. WARNING! Risk of contamination — Clean and disinfect the product before carrying ...
  • Page 6 3    Assembly 3    Assembly 3.1   Placing the wires 3.1.1   Wires with backrest plate CAUTION! Risk of reduced brake effect — The wires must not be crossed on the backrest! 3.2     Mounting the angle adjustable  push bar                   1.  1. Thread the wires on the outside of the backrest tubes B. 2. Place the wires in the holders/clips A in order to hold them in place. Fold the slack of the wires under the seat to get  them out of the way. 3.1.2   Wires with tension adjustable backrest Loosen and remove the screws A and the brake handles                   ...
  • Page 7 Rea® Azalea®  3.   1.  Mount the holder for the drip stand A on the neckrest  holder and tighten the screw B Mount the push bar E in the backrest tubes and tighten  the handwheels C. 5 mm Allen key  WARNING!                   2.  Risk of injury The push bar can loosen from the attachments. — Make sure that the marking F on the  tubes are fitted against the backrest tube.  Check that the handwheels can be  tightened properly, the screw of the  handwheel should barely be visible. If the  push bar is in the wrong position, the  handwheel will not be possible to tighten  properly.                                  ...
  • Page 8 3    Assembly  1.  Place the tilt scale for the backrest angle on the push  bar/push handle or on the backrest tubes according to  picture E or F above. 3.5   Tilt scale seat Loosen and remove the screws A and the seat plate B.                                   2.    1.  Place the tilt scale for the seat A on the seat frame B. The tilt scale should be placed on the left side. Press the release handle C and push the sliding seat D  3.6   Mounting the attachment for table tray backwards.                  ...
  • Page 9 Rea® Azalea®  5.  CAUTION! Risk of damage The one-piece moulded seat attachments might  break. — The back should not be reclined when the  Azalea Base is equipped with one-piece  moulded seat attachments. H-bracket Attach and tighten the rear screws and nuts G.                   6.  1. Re-mount the seat plate and the sliding seat on the seat frame. A H-bracket 2. Re-mount and tighten the screws and nuts for the B Attachment screws seat plate A. The H-bracket is used when attaching a quick-release  3.8   Azalea Base seat attachment seat shell to the Azalea Base.  Seat plate The H-bracket is adjustable in depth. 3.9   Mounting the table tray The seat plate can either be used as a base for a seat  Mount the table tray A in the table tray attachments B.
  • Page 10 3    Assembly  1.  3.10   Mounting the half tray Remove the upper screw A and the lower screw and  washer B. Remove the ordinary legrest attachment C. 1. Insert the tube of the half tray A into the attachment B Screwdriver (PH 2) for screw A, allen key 5 mm  under the arm pad. for screw B.                   2.  2. Push on the push pin C and insert the ring D on the tube Mount the high legrest attachment D in the seat frame.  Re-insert the upper screw A and the lower screw and  3. Release the push pin C. washer B. Re-tighten the screws. 3.11   Mounting the rear wheels Screwdriver (PH 2) for screw A, allen key 5  mm  for screw B. 3.13   Mounting the drum brake 3.13.1   Drum brake for 16” wheels WARNING!
  • Page 11 Rea® Azalea®  1.  H 4 5 0 H 4 0 0 a. Mount the wire hook a. Mount the wire hook Mount the lever for the assistant maneuvered drum brake  from the brake handle from the brake handle A on the push handle and attach the screws B. The distance between the handle and the lever  C in the wire holder C in the wire holder on for the assistant maneuvered drum brake must be  on the brake D. the brake D. b. Mount the wire E in 10 — 15 mm C. b. Mount the wire E in the attachment washer the attachment washer Torx driver T20 c. Mount the wire on the c. Mount the wire on the                 brake D and tighten  ...
  • Page 12 3    Assembly 1. Remove and scrap the screw and nut A. 3.14     Mounting the wire for the One arm brake 2. Mount the transport attachment B. 3. Fixate the attachment with the screw, spacer C and the 1. Attach the wire A to both sides of the brake B and C. nut D. 2. Fixate the wire with the nut and washer D. 4. Tighten the nut with 9 ± 1 Nm. 5. Add the sticker E to the transport attachment. 3.15   Mounting the One arm brake With castor locking 1. Attach the brake E to the attachment nut G. 1. Remove  and  scrap  the  castor  locking  and  the In some configurations, the attachment nut G ...
  • Page 13 Rea® Azalea® CAUTION! Risk of short circuit — Be aware of electrostatic discharge (ESD) when  working on electrical parts. 3.17.1   Mounting the battery When changing the battery, the hand control cable  needs to be connected for at least 10 seconds to be  able to indicate the levels of the new battery. 1. Place the holder with the battery cable A on the marked area of the frame. 1. Loosen and remove the screws A and the seat plate B. Azalea 2. Re-mount the seat plate B. 3. Tighten the screws A. Attaching the cables 1. Mount the attachment with the battery A on the frame. Azalea Max 1. Attach the cable for the battery charger A , for the battery B and for the seat tilt actuatorC to the frame with two separate cable ties. 3.17.2   Charging the battery The battery charger has different charging cables in  order to adapt to different local electrical standards. When the battery level is low (20 V), the hand control  beeps when it is used. 1. Mount the attachment with the battery A on the frame. 2. Fixate the battery on the frame with the screw B. Mounting the holder for the battery cable 1580313-K...
  • Page 14 3    Assembly 1. Connect the charger cable supplied with the chair into a WARNING! wall socket. Electrical version 2. Insert the charger cable A into the connector B which is The backrest may come loose if the piston rod is  on the side of the wheelchair. accidentally detached from its housing. 3. Unplug the cable when the battery is fully charged. — Before attaching the piston to the backrest,  turn the piston rod Cmaximum clockwise.     — When aligning the holes, only turn the piston  rod C maximum a half turn counterclockwise.  Mounting the backrest actuator Azalea Azalea Max Green light — ON — Hand control is activated Green light — ON — Battery level is above 20% Green light blinking — ON — Battery is charging (fixed light when the battery is fully loaded) Yellow light — ON — Battery level is low, below Yellow light — OFF — Battery is fully loaded Green light — ON — Battery cable is connected (lights  1. Place the attachment to the piston for the backrest recline up about 5 seconds after connecting the cable) C in the attachment A on the frame. 3.17.3   Mounting the actuators 2. Fixate the attachment with the safety pin B. 3. Place the front part of the piston in the front attachment WARNING! D on the frame.
  • Page 15 Rea® Azalea® 3. Place the lower part of the piston for the tilt A in the CAUTION! lower attachment B on the frame. Risk of damage to the product 4. Fixate the lower part with the sleeves F, safety pin and — The cable lock must be mounted when washing  the wheelchair. the locking washer E. 5. Tighten the screws. 3.17.4   Mounting the control box Nippers For general understanding of the connections take into account  the image below. Attaching cables – Electrical backrest and seat 1. Attach the cable for the seat tilt G to the frame with a cable tie. 2. Attach the cable for the backrest recline to the piston with Power Connection 100-230V a cable tie. Battery 3. Attach both cables to the control box I with a cable tie. Seat Actuator Cable lock — actuator Handset Backrest Actuator Cable lock removal 1. Loosen the cable lock A. Use a screwdriver         t o loosen the cable lock. 2.
  • Page 16 3    Assembly 3.17.5   Electrical schedule Hand control Battery Seat tilt actuator Backrest recline actuator Mains cable Control box Cable lock actuators Cable lock battery cable CAUTION! Risk of malfunction The system may not work properly — Connect all functions before connecting the mains cable. — Connect the hand control first. The connection at the control box is marked with “HB”. — Connect the different actuators according to the schedule above. — Check that all plugs are well connected and firmly pushed into the connection plug. — Check that the cable locks are engaged in order for the cables to be secured in the control box. — Connect the battery. — Connect the mains cable and turn on the power. — Control boxes must only be connected to the mains voltage specified on the label. See chapter “Electrical system”  for more information. — Make sure that the cables are not trapped, tensed or exposed to sharp objects when using the system. 1580313-K...
  • Page 17 Rea® Azalea® Gas piston attachment Azalea Max 3.18     Assemble gas piston — Backrest and seat WARNING! Safety risk The wheelchair may collapse — Be careful when removing the safety pins for  the backrest or seat gas pistons. — Always reinsert and fasten the safety pins or  1. Assemble the gas piston attachment H on the gas piston. the safety shackle when they have been  2. Fixate the attachment with the safety pin and the locking removed. washer I. — Check that the safety pins or the lock shackle /  loop is securely locked. WARNING! Risk of damage / risk of injury The gas piston contains oil and gas under high  pressure. — Do not open the gas piston. 3. Assemble the gas piston E to the front and the rear 3.18.1   Assembling gas piston to the chassis attachment. Seat tilt 4.
  • Page 18 3    Assembly 4. Remove the legrest attachment D. 3.19   Mounting the Rigging screw WARNING! Safety risk The wheelchair may collapse — Remember to always reinsert and fasten the  safety pin when it has been removed.         — Check that the lock shackle / loop is securely  locked.  5. Attach the legrest attachment for Azalea Tall E. 6. Re-mount the screws C and tighten with 10 Nm. 5 mm allen key 1. Attach the Rigging screw A in the front and the rear attachments. 2. Fixate the Rigging screw A in the rear attachment with the safety shackle B. 7. Re-mount the seat plate B. 8. Re-mount the screws A and tighten with 3,5 Nm. Screwdriver 3. Close the safety shackle B with the lock shackle D to secure the Rigging screw A. 4. Fixate the Rigging screw A in the front attachment with the safety pin and the locking washer C. 3.20   Azalea Tall kit 9.
  • Page 19 Rea® Azalea® 22–24 inch wheels 13. Mount the chassis extenders K on the chassis tubes. 1. Press the quick release pin D. 14. Tighten the screws with 18 Nm. 2. Remove the rearwheel E. 15. Re-mount the castors H in the new castor attachments J. 3. Loosen and remove the nut and the screw F. 16. Mount the castor attachments J on the chassis. 17. Tighten the nut with 10 Nm. 24 mm fixed spanner 18. Mount the new antitippers L. 10 + 19 mm socket wrench 5 mm allen key 3.20.1   Rear wheel attachment — Azalea Tall 16 inch wheels 1. Attach the new rearwheel plate G and the screws, nuts and sleeves. 2. Tighten the screws with 10 Nm and the nuts with 40 ± 5 3. Re-mount the wheel E and the quick release pin D. 4. Repeat the procedure on the opposite side. 4 mm allen key 1. Loosen and remove the nut A. 24 mm fixed spanner 2. Remove the wheel B. 3.21   Wash sealing kit 19 mm fixed  ...
  • Page 20 3    Assembly  2.  20–24 inch wheels 16 inch wheels Add the second sealing sticker C or the sealing plug E  over the draining hole on the wheels D or F. 1580313-K...
  • Page 21 4    Settings and Adjustments For additional height adjustment (50 mm): 4    Settings and Adjustments 1. Loosen screws. 2. Set the required height. 4.1   Backrest Plate 3. Re-tighten the screws. 4.1.1   Height adjustment backrest plate 5 mm Allen key NOTICE! Risk of damage 4.1.2   Width adjustment backrest plate Poor functionality on the backrest. — Any adjustments made to the backrest should  WARNING! be evaluated by trained personnel. Risk of breakage The backrest might brake if adjusted too wide. — If you have seat width 490 mm (max seat width)  the backrest should NOT be adjusted to the  widest possibility (+100 mm). You can easily adjust the backrest plate (+130 mm). 1. Loosen the four screws A. 2. Set the backrest plate to the required height. 3. Re-tighten the screws. 5 mm Allen key 5 mm allen key For width adjustment: The height of the “Laguna” backrest plate is adjusted  1.
  • Page 22 Rea® Azalea® Height adjustment — alternative 2 4.2   Special adaptation of Flex 3 backrest WARNING! Safety risk — All changes to the back are seen as a special  adaptation of the product. That means that the  rules for special adaptation are in force.   A ll  adaptations must be documented and a risk  asessment must be carried out. The adaptor is  responsible for the adaptions. Screws for alternative height adjustment A to D 5 mm Allen key 1. Remove the width adjustment plates. An additional height adjustment can be made by mounting the  2. Remove the screws on the front and remove the front and backrest attachment either in position A and C or in position  B and D on the backrest tubes, as shown in the picture above. back plates. The shaded areas indicates where drilling can be done. Max. diameter of drill hole is 6 mm. Use washers with the minimum 18 mm diameter beneath the nut on the inside of the screws. 3. Return the parts, re-insert the screws and tighten them with 3,2 Nm. 4.3   Tension adjustable backrest 4.3.1     Adjustment  height  —  tension  adjustable  backrest There are two ways of adjusting the height for the tension ...
  • Page 23 4    Settings and Adjustments Turning of the backrest tubes 5 mm Allen key The tension adjustable backrest is designed with different  angles as shown in picture A and B below. This allows for  4.5   Backrest for Azalea Max different adjustments according to how the backrest is  mounted. Position A (the part of the backrest with the longer  angle turned upwards) gives the user more room for the  shoulder area while position B gives more room for the  bottom. Determine if the user needs more space in the shoulder area or  in the bottom area. The design of the backrest tubes with  different angles allows for these adjustments. 1. Loosen and remove screws on both sides. 2. Turn the backrest. 3. Reinsert the screws. 4. Make sure to fasten properly. The user can not sit in the chair when the backrest  Position A — The longer angle of the backrest is turned  tubes are removed. upwards. Position B — The longer angle of the backrest is turned  downwards. The backrest for the Azalea Max is designed with different  angles. This allows for different adjustments according to how  the backrest is mounted. Position A (the part of the backrest  with the longer angle turned upwards) gives the user more  The backrest tubes have a width adjustment of 25 mm. The  room for the shoulder area while position B gives more room  upper and lower parts of the tubes can be adjusted individually  for the bottom.  to accommodate for different needs. The outward movement  will embrace the user and offer lateral support.
  • Page 24 Rea® Azalea®  3.   5.  Put the cushion and cover back.                   6.  Loosen screws and remove the backrest by lifting upwards.                   3.  Lower the push handles and tighten the hand wheels. 4.5.2   Azalea Max angle settings Turn the backrest 180°                    4.  Gas spring Chassis attachment Gas spring position when electric tilt is used Put the backrest back by fitting it to the receivers on the ...
  • Page 25 4    Settings and Adjustments When using electric tilt though, only gas spring  3. Loosen the handle D. position C can be used. 4. Remove the screw and the handle. 5. Rotate the headrest / neckrest attachment pole including WARNING! the attachment E. Risk of pinching 6. Return the headrest / neckrest to the attachment. — The wheelchair should be tipped over sideways  Note that the screw to the headrest / neckrest  before the gas spring is loosened from the  attachment C and the handle D must be mounted on  chassi attachment. Otherwise there is a risk of  the opposite side due to the groves in the screw hole. pinching. 7. Return the headrest / neckrest to the attachment on the backrest. Angles obtained: 8. Re-tighten the handle D and the handwheel A. Gas piston position C with 16 inch rear  -1 — +23 wheels: degrees 4.8   Adjusting the width of the table tray Gas piston position C with 24 inch rear  -1 — +23                  ...
  • Page 26 Rea® Azalea® CAUTION! 4.10   Adjusting the user operated tilt Risk of discomfort for the user                 The low pivot point causes shearing when the back    1.  is reclined, this might result in discomfort for the  user. — Make sure that the user is well positioned after  each adjustment. 4.11.2   Backrest tilt — carer operated The Azalea Base can also be equipped with gas pistons for carer operated controls. You can adjust the angle of the backrest forwards or backwards and tilt the whole seat unit including the Adjust the tilt resistance with the adjustment nut A  ...
  • Page 27 4    Settings and Adjustments WARNING! 4.13   Rear wheels Risk of injury Risk of injury and/or damage to the product. — Hold the foot box to secure it before releasing  the levers, otherwise it will fall down. The foot box should not be removed from the  wheelchair during use, unless it needs to be replaced. The adjustment of the foot box must be carried out by  two persons. Position adjustment 1. Push the quick-release button A. 2. Pull the rear wheel straight out and remove the wheel and the rear wheel axle B from the rear wheel attachment C. WARNING! Risk of overturning The longitudinal position of the rear wheels axis             o f  the wheelchair compared to the backrest           p osition  can affect its stability. — A forwards position makes the wheelchair             l ess  stable and increase the risk of tipping  ...
  • Page 28 Rea® Azalea® A 16 inch rear wheel B Front position for the rear wheel C Middle position for the rear wheel (standard position) Alternative 1: D Rear position for the rear wheel 24 mm fixed spanner 4.13.2   Adjustment 22–24 inch wheels 1. Loosen the screw A on the front of the telescopic tube. Azalea: Azalea Max: 5 mm Allen key 2. Place the legrest in the desired position. 3. Secure the legrest into place using the Allen screw. Alternative 2: 1. Loosen the Allen screw B by the legrest attachment. 5 mm Allen key 2. Adjust to the desired height. 24 mm fixed spanner 3. Re-tighten the screw Horizontal position 4.14.2   Adjusting the depth of the central legrest 1. Loosen the rear wheel attachment A with a spanner. 2. Move the housing to the required position on the rear wheel position plate B, either further forwards or backwards. 3. Check the position of the brakes, and that the user can move the chair safely in its new balance position.
  • Page 29 4    Settings and Adjustments 2. Hold the foot plate with the other hand. 3. Adjust to the appropriate leg angle. 4. Re-tighten the knob. WARNING! Risk of trapping fingers When adjusting the foot plate, the fingers might get  trapped. — Loosen the adjustment knob with one hand and  hold the foot plate with the other hand to avoid  trapping yours or anyone else’s fingers. The distance A between the pin B and the tire C  CAUTION! should be max. 6 mm. Risk of damage The legrest might cause damage to the floor. 4.17   User brake — adjustment — When the seat is tilted forwards on a chair with  a long legrest length and low seat height, there  To attain the correct braking effect, the brake pin should press  is a risk of the legrest hitting the floor and  into the tire when you apply the brake. The brake may  causing damage.           therefore require depth adjustment. 4.15   Adjusting the leg rests WARNING! Risk of reduced brake effect To adjust the leg rests, refer to the User Manual paragraphs: —...
  • Page 30 Rea® Azalea® Adjust the brake effect with the adjustment nut A         o n the  wire.                   2.  When the desired brake effect is achieved, fixate the         b rake  wire with the fixation nut B. WARNING! Risk of injury Poor brake effect — Check the brake effect after mounting or  adjusting the brake. 1580313-K...
  • Page 31 5    Maintenance 5    Maintenance 5.5   Washing 5.1   Safety information 1. Remove all loose and removable covers and wash them in a washing machine according to the washing instructions Regular checks and maintenance of the wheelchair ensure the  for each cover. user’s safety and the expected lifetime of the chair. 2. Remove all padded parts such as seat cushions, armrests, headrest or neckrest with fixed padded parts, calf pads 5.2   Maintenance Electrical Version and so on and clean them separately. The padded parts can not be cleaned with a high- 5.2.1   General pressure cleaner or water jet. The electrical products are closed units and require no  3. Spray the wheelchair chassis with detergent, for example a internal maintenance. car-cleaning agent with wax, and leave on to work. 4. Rinse the wheelchair chassis with a high-pressure cleaning CAUTION! or ordinary jet of water depending on how dirty the Risk of damage to the product wheelchair is. Do not aim the jet towards bearings and — The plastic parts in the system cannot tolerate  draining holes. If the wheelchair chassis is washed in a cutting oil. machine the water must not be hotter than 60º C. — Do not use chemicals, inspect the system yearly  Only use water and soft soap to clean the table. for damage and wear. — Do not use strong solvents, basic or alkaline  liquids.  ...
  • Page 32 Rea® Azalea® Spray a soft cleaning and disinfecting product  Main parts of the wheelchair (bactericidal and fungicide meeting the EN1040 /  Change the tyres if the pattern is worn. EN1276 / EN1650 standards) and follow the  instructions given by the manufacturer. Replace missing spokes and tighten loose spokes. 1. Wipe down all generally accessible surfaces with a soft Fasten the hand rim if it is loose. cloth and ordinary household disinfectant. 2. Allow the product to air-dry. Check that the hand rim is smooth and that there are no cracks or sharp edges. 5.7   Reconditioning If so, replace the hand rim. Rear wheels Check the rear wheel axle, it should be Main parts of the wheelchair completely inserted into the axle Note: Lubricate all removable parts with a dry  housing. Check that the rear wheel axle Teflon® based spray, e.g. “Viso 900–B5”. locks properly. Pull on the rear wheel to All parts must be checked for cracks or other  check that the removable axle does not damages. Pay special attention to areas close come off. Chassis  to welds. If damages are discovered, the  Check the air pressure — recommended chassis must be discarded. max air pressure is written on the tyres. Check that the angle is easy to adjust, it  Backrest  Check: should be easy to fold and the locking ...
  • Page 33 5    Maintenance NOTE SIGN Main parts of the wheelchair 1. Check that the fasteners are tight on the and tightness castor forks, footrest, seat, side rests, Headrest backrest, handles etc. Neckrest 2. Tighten any loose bolts or screws. Trunk support Abduction cushion Options Table tray Lubricate all removable parts with a dry Teflon®  based spray, e.g. “Viso 900–B5”. TEST: Chair rolls in straight  Bolts and other fasteners can come loose due  line to constant use: All fasteners  1. Check that the fasteners are tight on the Easy to propel for wear and  castor forks, footrest, seat, side rests,  DELIVERY CHECK: tightness backrest, handles etc. Include a user manual 2. Tighten any loose bolts or screws. Check that the side- and angle adjustment for the “wings” works properly. Headrest Check that the angle adjustment works and that there is a memory function.
  • Page 34 Plastic parts Electronic Equipment (WEEE) Directive 2012/19/EU. This  Upholstery product may contain substances that could be harmful to the  Wheels, tires and tube environment if disposed of in places (landfills) that are not  Packing appropriate according to legislation. 6.2   Waste disposal End of life At the end of this products life, it should be recycled according  Please be environmentally responsible and recycle this product  to laws and regulations for waste handling in each country. through your recycling facility at its end of life. Contact your local recycling agent to obtain the correct  Waste disposal must comply with the laws and regulations  information on how to handle the above mentioned  pertaining waste handling in each country. materials. Invacare® is continuously working towards ensuring that the  company’s impact on environment, locally and globally, is  reduced to a minimum. We comply with the current environment legislation (e.g. WEEE  and RoHS directive).  We only use REACH compliant materials and components. The wheelchair can be divided into the following main  components: Chassis The chassis is produced in steel and is fully recyclable. Recycling of steel requires only 20-25% of the energy compared to new produced steel. The wheelchair has two gas pistons and they contain oil and must be disposed according to national requirements. Be aware of that the gas pistons contains high  pressure and must be handled with care during  destruction. Plastic parts The plastic parts in the chairs are produced of "Thermoplastic" and are marked with recycling symbols (where it is possible due to part size).
  • Page 35 7    Troubleshooting 7    Troubleshooting 7.1   Troubleshooting electrical system WARNING! Risk of personal injury and damage to the product. — The wheelchair must be unplugged from the main power source before opening or repairing electrical parts. Symptom Possible cause Remedy Mains are not connected Connect mains Fuse in the control unit is  Mains indicator does not light up Replace the control unit blown Control unit is defective Replace the control unit Motor plug is not fully inserted  Insert the motor plug properly into the control unit  into the control unit Mains indicator lights up, but the motor is not running. The  The motor is defective Replace the motor relay in the control unit makes a clicking noise Motor cable is damaged Replace the cable Control unit is defective Replace the control unit Control unit is defective Replace the control unit Mains indicator lights up, but the motor is not running. No relay  sound is heard   f rom the control unit Hand control is defective Replace the hand control Control unit is defective Replace the control unit Control unit is in order except for one direction on one channel Hand control is defective...
  • Page 36 8    Technical Data 8    Technical Data 8.1   Dimensions and weights All dimension an weight specifications refer to a wide range of the wheelchair in a standard configuration. Dimension and weight  (based on ISO 7176–1/5/7) may alter according to different configurations. AZALEA  AZALEA  AZALEA AZALEA TALL AZALEA BASE AZALEA MAX ASSIST MINOR Maximum user weight 135 kg 135 kg 135 kg 135 kg 75 kg 180 kg 1160–1180  Overall length with leg rests 950–1035 mm 950–1035 mm 950–1085 mm  950–1035 mm 900–970 mm SW +250 mm  SW +250 mm  SW +260 mm  SW +250 mm  SW +250 mm  SW +250 mm  Overall width **** **** **** **** **** **** Stowage width...
  • Page 37 Rea® Azalea® * If equipped with electrical system, the weight increase is 4,2 kg. ** A smaller seat width can be obtained by using the side rest pad. Wide pad *** A lower backrest height can be obtained by using another backrest. **** Overall width + 10 mm (when equipped with hub brake 22” or 24”) The wheelchair is compliant to the following  standards: Narrow  Requirements and test methods for static, impact Padded  and fatigue strengths (ISO 7176-8) Power and control systems for electric wheelchairs – requirements and test methods (ISO 7176-14) Climatic test (ISO 7176-9) 515 mm  560 mm  600 mm  405 mm  (20”) (22”) (24”) (16”) Standard  25 mm  25 mm  pad  Width of  35 mm (1  (1”) - 35  (1”) - 35  45 mm (1  Ducktail the wheels 3/8”) mm (1 ...
  • Page 38 8    Technical Data 8.2   Materials Chassis, backrest tubes Steel, powder coated Plastic parts like push handles,  Thermoplastic (e.g. PA, PE,  Adjustable brake handles, foot plates and  PP, ABS and TPE) according  parts of most options to marking on the parts Foam PUR and polyether,  Upholstery (seat and backrest) polyurethane-coated fabric  and plush Table Seat plate Coated Birch plywood azalea  Zinc alloys, aluminum alloys  Other metal parts minor  and steel backrest Screws, washers and nuts Steel, corrosion free All materials used are protected against corrosion. We  use only REACH compliant materials and components. Theft and metal detection systems: in seldom cases  the materials used in the wheelchair may activate theft  and metal detection systems. azalea  8.3   Environmental conditions minor,  Storage and  pushbar  Operation transportation adjustable Temperature -20 °C to 40 °C...
  • Page 39 EFT/Bursts EN 61000-4-4 ±2kV L/N/E/LNE Approximate time of 6 hours using the  ±0.5/1kV L-N,  Charging time Surge Immunity EN 61000-4-5 charging via integrated charged. ±0.5/1/2kV L-E/N-E Conducted RF  3V, 80% 1kHz AM,  EN 61000-4-6 The battery must be stored in an appropriate storage  Immunity 0.15MHz - 80MHz room to avoid direct sunlight. For full details contact  Magnetic Field  your Invacare authorized provider. EN 61000-4-8 3A/m, 50Hz-80Hz Immunity 8.6   Electromagnetic compliance (EMC) Dips &  EN 61000-4- -95%/-60%/-30% Interruptions General information Products with electronic equipment needs to be installed and  used according to the EMC information in this user manual. WARNING! Portable and mobile communications equipment  can affect the operation of this product. — In the case of the product moves itself  unintentionally while being submitted to  Electromagnetic interference, then stop  immediately using the product and send it to  check   b y a qualified technician.
  • Page 40 8    Technical Data 8.8   Seat height tables 8.8.1   Rea Azalea & Rea Azalea Assist 600 (24”) 600 (24”) 600 (24”) 560 (22”) 560 (22”) 405 (16”) 405 (16”) 405 (16”) 405 (16”) 405 (16”) 8.8.2   Rea Azalea max 600 (24”) 560 (22”) 405 (16”) 8.8.3   Rea Azalea equipped with Tall-kit 600 (24”) 405 (16”) 1580313-K...
  • Page 41 (Page left blank intentionally)
  • Page 42 (Page left blank intentionally)
  • Page 43 (Page left blank intentionally)
  • Page 44 United Kingdom & Ireland: Invacare Limited Pencoed Technology Park, Pencoed Bridgend CF35 5AQ Tel: (44) (0) 1656 776 200 uk@invacare.com www.invacare.co.uk Invacare UK Operations Limited   Invacare France Operations   Unit 4, Pencoed Technology Park,   Route de St Roch Pencoed F–37230 Fondettes Bridgend CF35 5AQ France 1580313-K        2024-10-08 Making Life’s Experiences Possible® *1580313K*...
