Control Panel; Display Elements - Bender ISOMETER isoBAT425 Quick Start Manual

ISOMETER® isoBAT425
Bedienfeld
Funktion
grün - On
gelb - Vorwarnung
gelb - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
ENTER
MENU-Taste (> 1,5 s drücken)
Display-Elemente
Funktion
Netznennspannung U
n
Isolationswiderstand R
F
Netzableitkapazität C
e
Überwachter Leiter
L1 = L+
L2 = L–
Spannungsart DC
Störungsfreie Messwertaktualisierung
Spannungsart AC
Messwerte und Einheiten
Passwortschutz aktiviert
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
Kommunikationsschnittstelle mit Messwert:
isoData-Betrieb
Fehlerspeicher aktiviert
Zustandsymbole
Selbsttest aktiv
Kennung für Ansprechwerte und Ansprech-
wertverletzung
4 isoBAT425_D00308_05_Q_DEEN / 11.2023

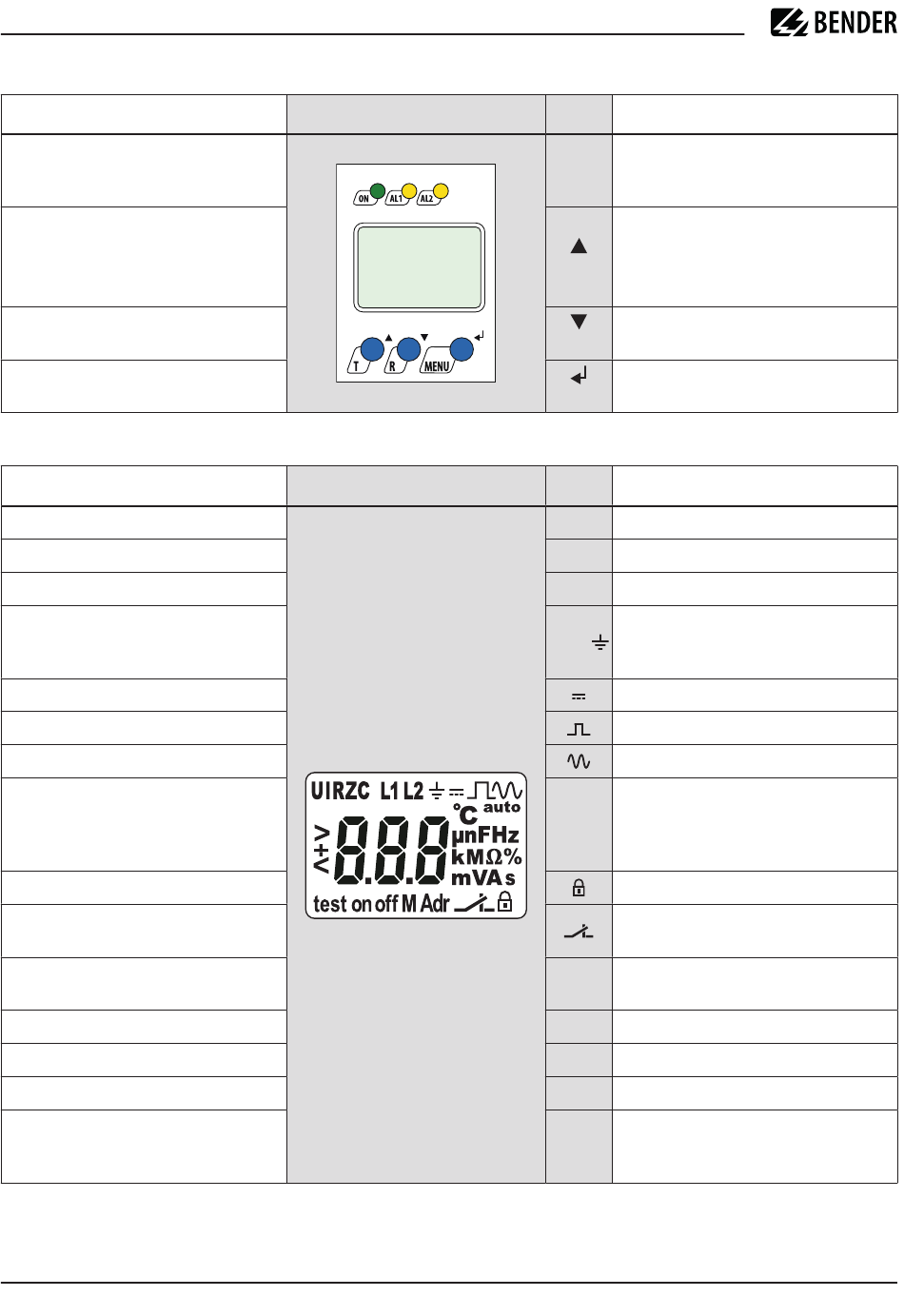

Control panel

Gerätefront/Device front

Display elements

Display
Element
green - On
ON
yellow - Pre-warning
AL1
yellow - Alarm
AL2
Up button
Test button (press > 1.5 s)
By pressing and holding the test button,
T
the display elements are indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Element
Nominal system voltage U
U
Insulation resistance R
R
System leakage capacitance C
C
Monitored conductor
L1 = L+
L1, L2,
L2 = L–
Voltage type DC
Disturbance-free measurement value update
Voltage type AC
Measured values and units
°C
μ n F Hz
k M Ω %
m V A s
Password protection enabled
In menu mode, the operating mode of the
respective alarm relay is displayed
Communication interface with measured value:
Adr
isoData operation
Fault memory enabled
M
on /off Condition symbols
Self test is active
test
Identification for response values and response
>
value violation
+
<
Function
Function
n
F
e
