Bestimmungsgemäße Verwendung; Intended Use; Montage - Bender ISOMETER isoBAT425 Quick Start Manual

ISOMETER® isoBAT425
Lieferumfang
• ISOMETER® isoBAT425
• Ankoppelimpedanz ZE420
• Montageclip (2x)
• Sicherheitshinweise
• Kurzanleitung DE/EN
Bestimmungsgemäße Verwendung
Das ISOMETER® ist für die Überwachung der Spannung
einer Batterie während ihrer Montage aus einzelnen
Batteriezellen konzipiert. Es überwacht den Isolations-
widerstand R von Batterien mit Netznennspannungen
F
von DC 0...400 V. Die maximal zulässige Netzableit-
kapazität C beträgt 1 µF. Anhand der gewonnen Mess-
e
werte ist eine Diagnose auf Art und Ort eines Isolations-
fehlers möglich.
Durch individuelle Parametrierung ist die Anpassung an
die Anlagen- und Einsatzbedingungen vor Ort vorzu-
nehmen. Die in den technischen Daten angegebenen
Grenzen des Einsatzbereichs sind zu beachten.
Eine andere oder darüber hinausgehende Benutzung
gilt als nicht bestimmungsgemäß.

Montage

1.

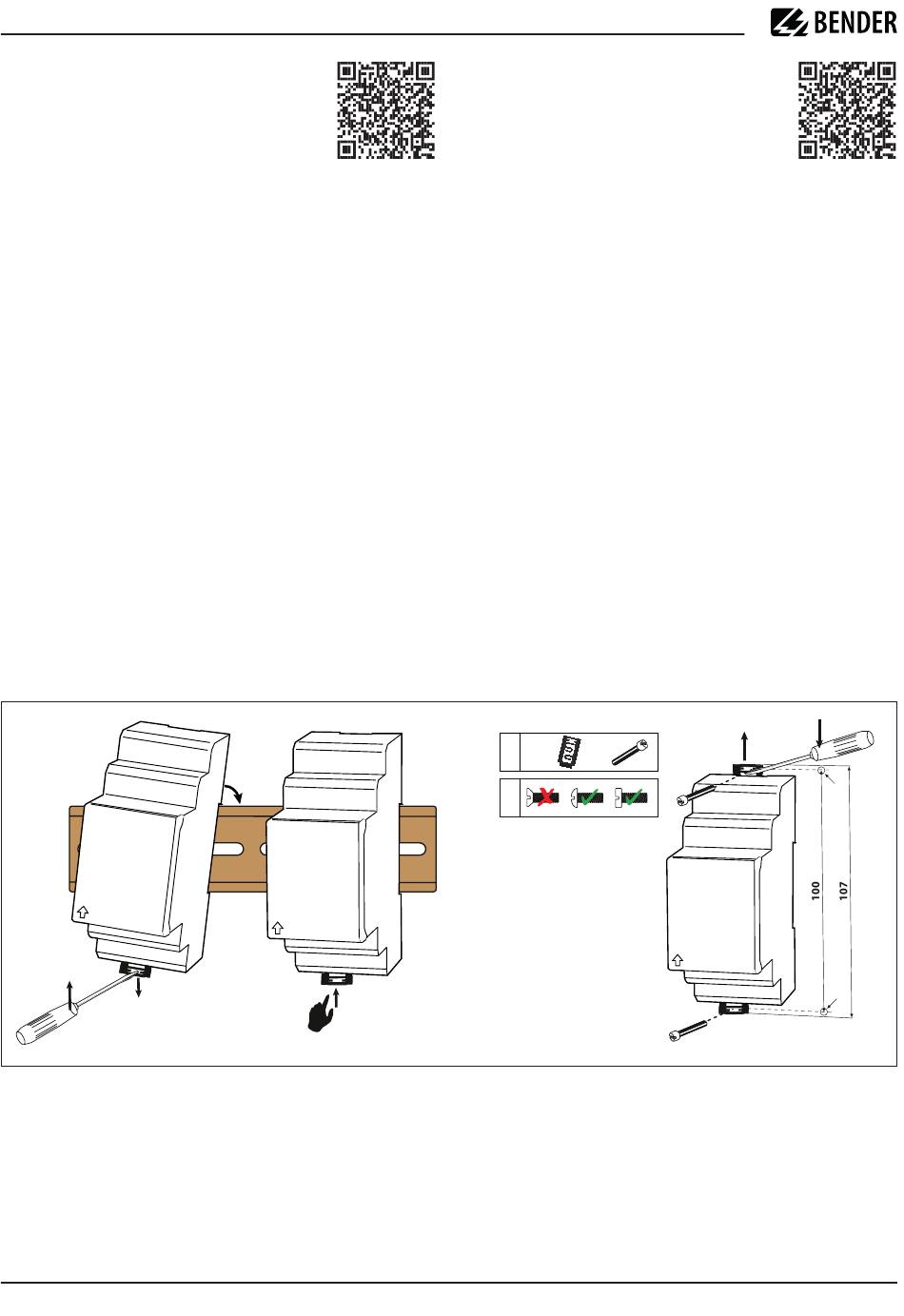

Montage auf Hutschiene | DIN rail mounting
2 isoBAT425_D00308_05_Q_DEEN / 11.2023
Handbuch
2.
3.
Click!
Scope of delivery
• ISOMETER® isoBAT425
• Coupling impedance ZE420
• Mounting clip (2x)
• Safety instructions
• Quickstart DE/EN

Intended use

The ISOMETER® is intended for monitoring the voltage
of a battery during its assembly from individual battery
cells. It monitors the insulation resistance R
with nominal system voltages of DC 0...400 V. The ma-
ximum permissible system leakage capacitance C
1 µF. The resulting measured values allow diagnosing
type and location of the insulation fault.
Customised parameter settings must be made on the
equipment in order to adapt it to local equipment and
operating conditions. The limits of the area of applicati-
on indicated in the technical data must be observed.
Any other use than that described in this manual is
regarded as improper.
Mounting
&
1 x 2 x
!
Schraubbefestigung | Screw mounting
Manual
of batteries
F
is
e
Click
M4
M4
