Control Panel; Display Elements - Bender ISOMETER isoCHA425HV Quick Start Manual

ISOMETER® isoCHA425HV + AGH420-1/AGH421-1
Bedienfeld
Funktion
grün - On
gelb - Vorwarnung
gelb - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
Bei gedrückter Test-Taste werden die
Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
ENTER
MENU-Taste (> 1,5 s drücken)
Display-Elemente
Funktion
Netznennspannung U
n
Isolationswiderstand R
F
Netzableitkapazität C
e
Überwachter Leiter
Spannungsart DC
Störungsfreie Messwertaktualisierung
Spannungsart AC
Automatischer Selbsttest aktiv
Messwerte und Einheiten
Passwortschutz aktiviert
Im Menübetrieb wird die Arbeitsweise des
jeweiligen Alarmrelais angezeigt.
Kommunikationsschnittstelle mit Messwert:
isoData-Betrieb
Fehlerspeicher aktiviert
Zustandsymbole
Selbsttest aktiv
Kennung für Ansprechwerte und Ansprech-
wertverletzung
6 isoCHA425HV_D00404_05_Q_DEEN / 11.2023

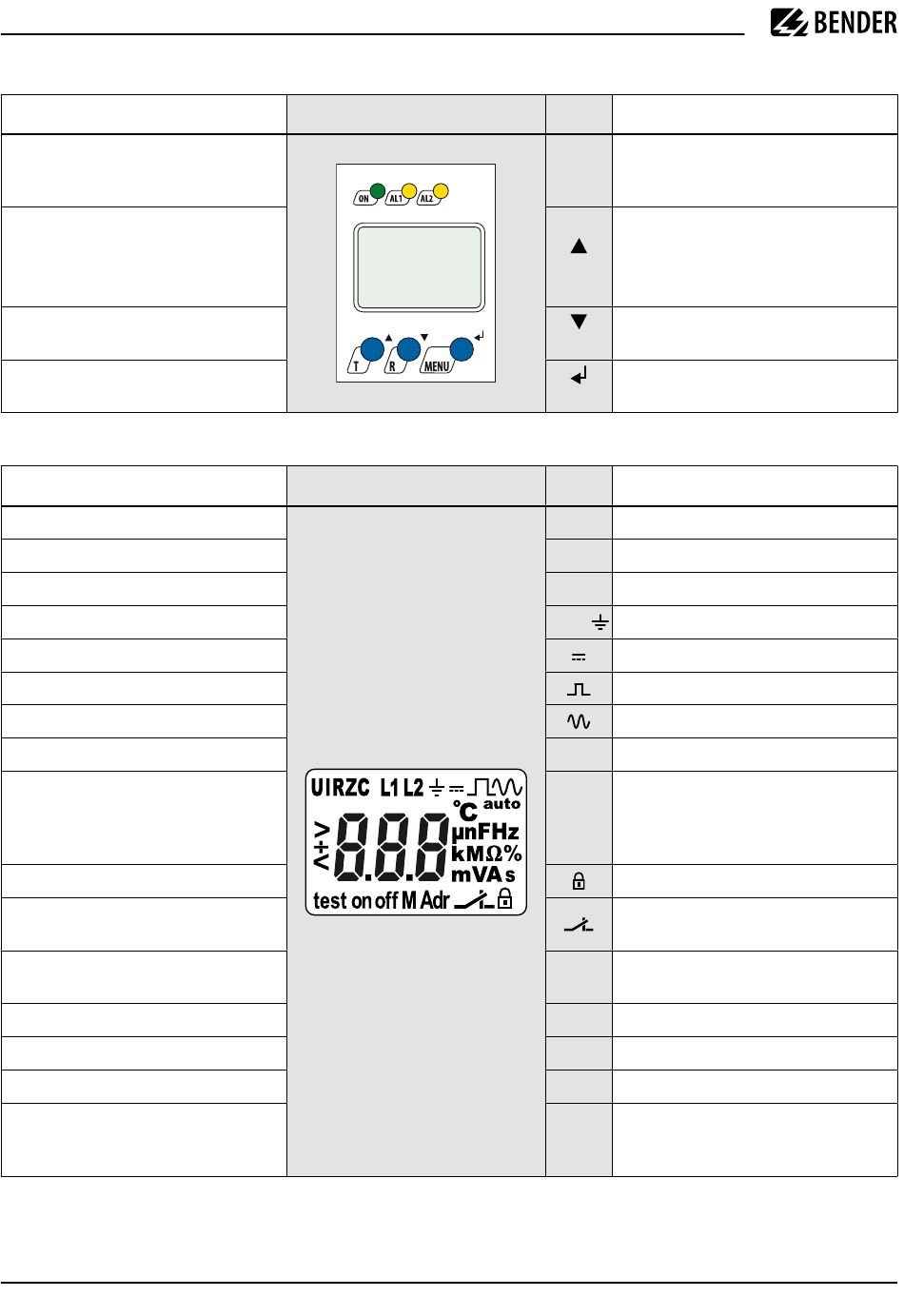

Control panel

Gerätefront/Device front

Display elements

Display
Element
green - On
ON
yellow - Pre-warning
AL1
yellow - Alarm
AL2
Up button
Test button (press > 1.5 s)
By pressing and holding the test button,
T
the display elements are indicated.
Down button
Reset button (press > 1.5 s)
R
ENTER
MENU button (press > 1.5 s)
MENU
Element
Nominal system voltage U
U
Insulation resistance R
R
System leakage capacitance C
C
Monitored conductor
L1, L2,
Voltage type DC value update
Disturbance-free measurement
Voltage type AC
Automatic self test active
auto
Measured values and units
°C
μ n F Hz
k M Ω %
m V A s
Password protection enabled
In menu mode, the operating mode of the
respective alarm relay is displayed
Communication interface with measured value:
Adr
isoData operation
Fault memory enabled
M
on /off Condition symbols
Self test is active
test
Identification for response values and response
>
value violation
+
<
Function
Function
n
F
e
