Installation et montage

5.1

Terrain de construction

Avant l'installation, les points suivants doivent être impérativement vérifiés :
• La nature du terrain
• la hauteur de la nappe phréatique et la capacité de drainage du sol
Pour déterminer les caractéristiques physiques du sol, une expertise du sol doit être réalisée.
5.2

Fouille

Afin de disposer de suffisamment d'espace de travail, vérifier que la fouille dépasse au minimum 500 mm
autour du système. La distance à toutes constructions doit être d'au minimum de 1000 mm.
À partir d'une profondeur de fouille > 1250 mm, il faut créer un talus présentant un angle ß conforme au
tableau suivant. Le terrain du chantier doit être homogène, plan et garantir une portance suffisante.
Sol non cohésif, sol cohésif meuble
Sol rigide ou cohésif semi-ferme
Roche
La profondeur de la fouille doit être calculée de manière à ce que le recouvrement maximum soit respecté
(de 1200 mm maximum au-dessus de l'épaulement de la cuve).
Attention : En cas de passage véhicules, un angle de talus de 50° maximum doit être respecté.
Mettre en place un lit de pose en graviers ronds (grain max. 8/16 mm, épaisseur 150 mm).
5.3

Raccordement

GRAF EcoLoop SP doit être installé sans impact et en position horizontale dans la fouille, puis raccordé
aux conduites correspondantes. Veillez à d'abord retirer les capuchons placés sur les tuyaux d'entrée et
de sortie. Il s'agit uniquement de protections pour le stockage et le transport. Les conduites d'alimentation
et d'évacuation doivent être installées avec une légère pente de 0,6 %.

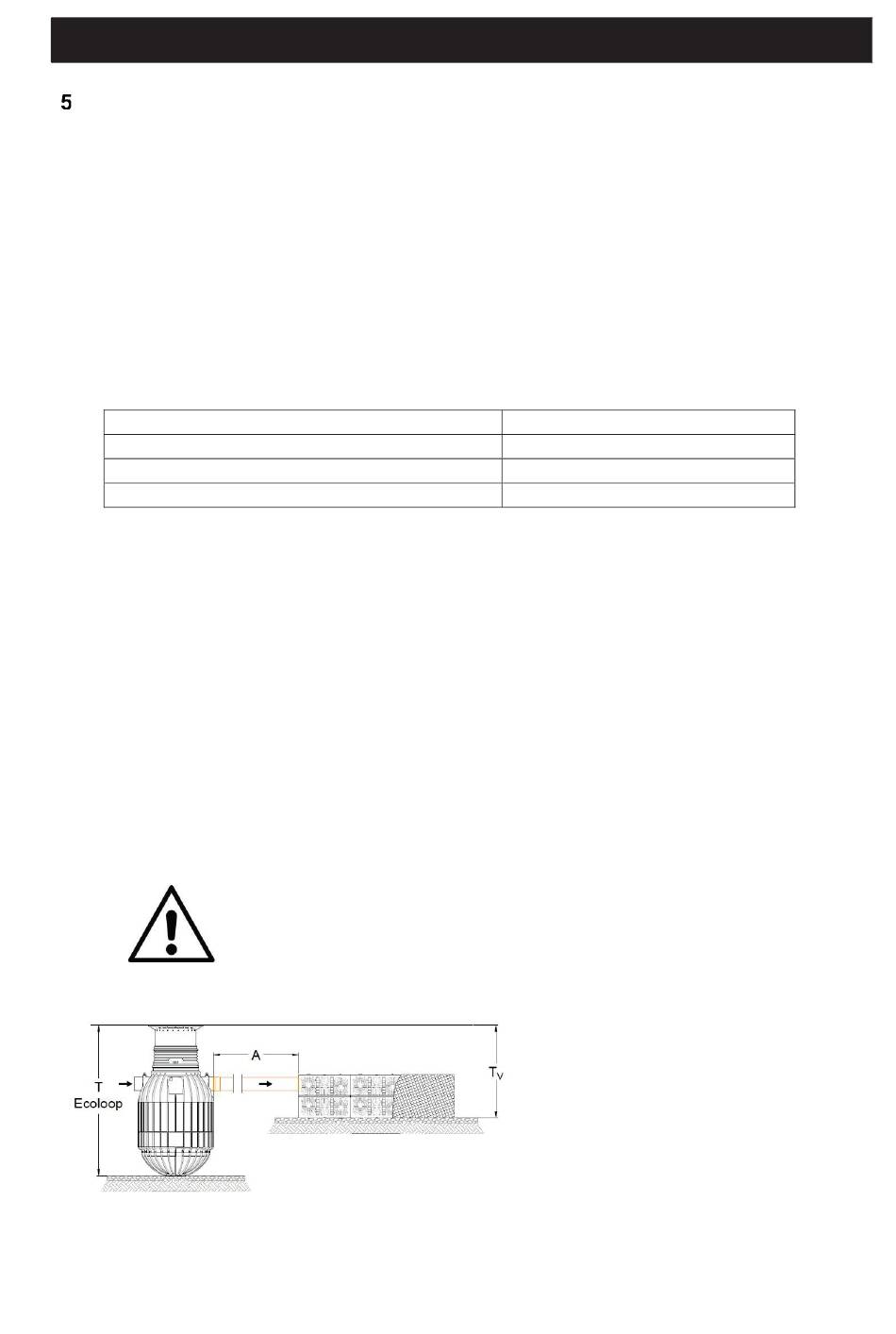

5.4 Distance avec système d'infiltration en aval
5 Installation et montage
Type de sol
Assurez-vous qu'aucune eau d'infiltration ne pénètre dans la fouille de
chantier du système EcoLoop SP. La distance A à respecter est la diffé-
rence entre la profondeur d'installation du système EcoLoop SP et le sys-
tème d'infiltration, multipliée par 1,5. Attention, la distance minimale entre
EcoLoop SP et le système d'infiltration ne doit pas être inférieure à 2 m.
Angle de talus β en °
A = 1,5 x ( T
Avec :
A : Distance entre le système d'infiltration et la
cuve entérrée
T : Profondeur d'installation du système Eco-
EcoLoop
Loop SP
T : Profondeur d'installation du système d'infil-
V
tration
45 / 76
≤ 45°
≤ 60°
≤ 80°
– T ) ≥ 2 m
EcoLoop V
