5.9

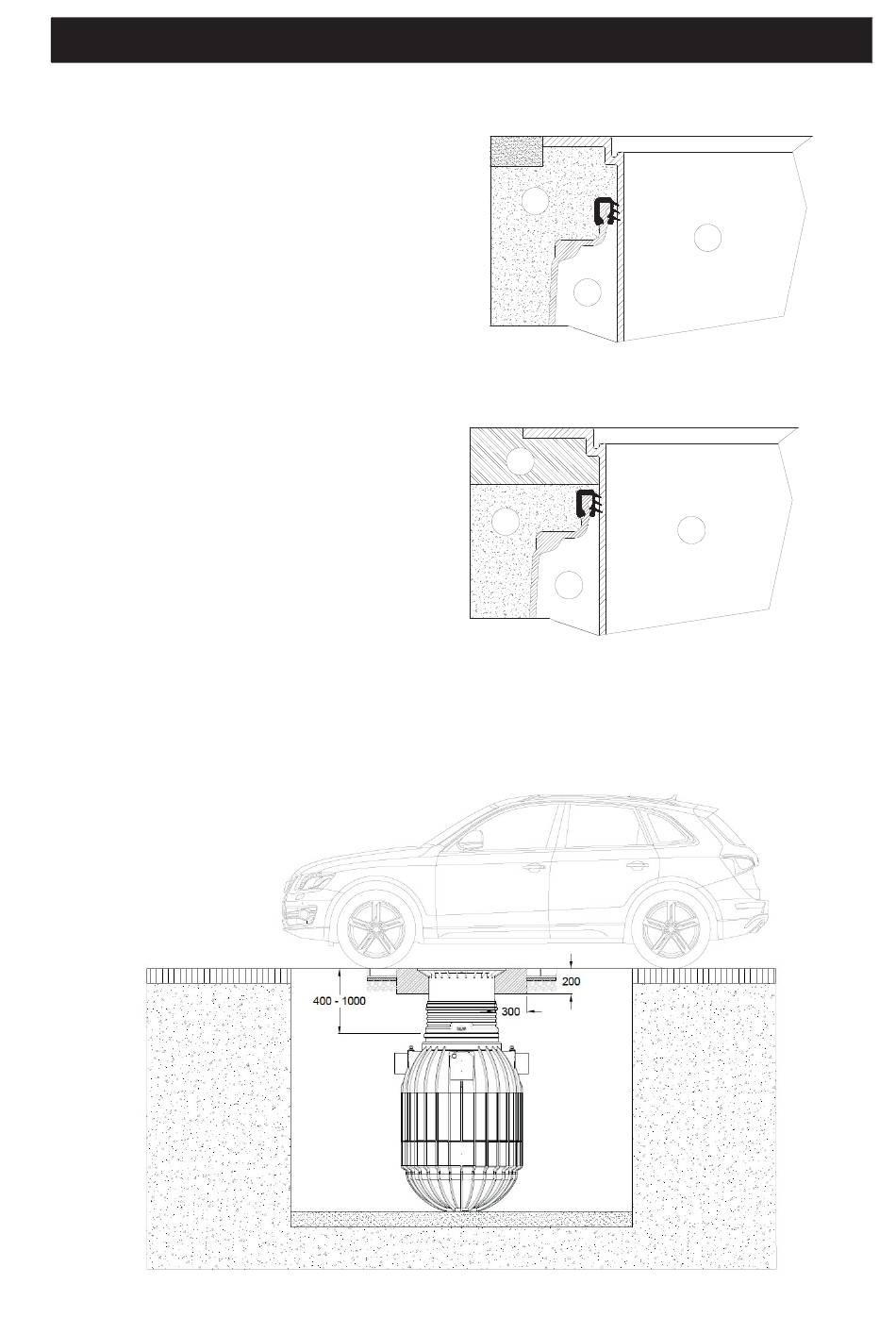

Transitable por peatones

Importante: Para evitar que se transmitan cargas
al sistema, se rellena y se compacta el espacio al-
rededor del tubo telescópico ① con capas de gra-
villa de grano redondo ② (granulación máxima
8/16) de manera uniforme. Es preciso prestar aten-
ción para no dañar la cubierta ③ ni el tubo telescó-
pico. A continuación se coloca la tapa de la cubierta
y se cierra de forma segura para evitar accidentes
con niños. ¡La cubierta debe atornillarse con
fuerza para evitar que un niño pueda abrirla!
5.10 Transitable por automóviles
Si se instala la arqueta bajo superficies que sean
transitables por automóviles, se le debe proporcio-
nar al tubo telescópico ① (color antracita) un re-
fuerzo con capas de hormigón en la zona del cue-
llo ④ (clase de resistencia C25/30). La capa de
hormigón de relleno debe rodear el tubo por com-
pleto, con al menos 300 mm de ancho y unos
200 mm de altura. Hay disponible una cubierta te-
lescópica de fundición (longitud útil máxima de
440 mm) y piezas intermedias (longitud útil má-
xima de 300 mm) para extender la longitud de la
arqueta.
Atención: Es obligatorio usar una cubierta fundición.
5 Instalación y montaje
4
2
67 / 76
2
3
1
3
1
