5.8.1 Montaje de la cubierta telescópica en el depósito

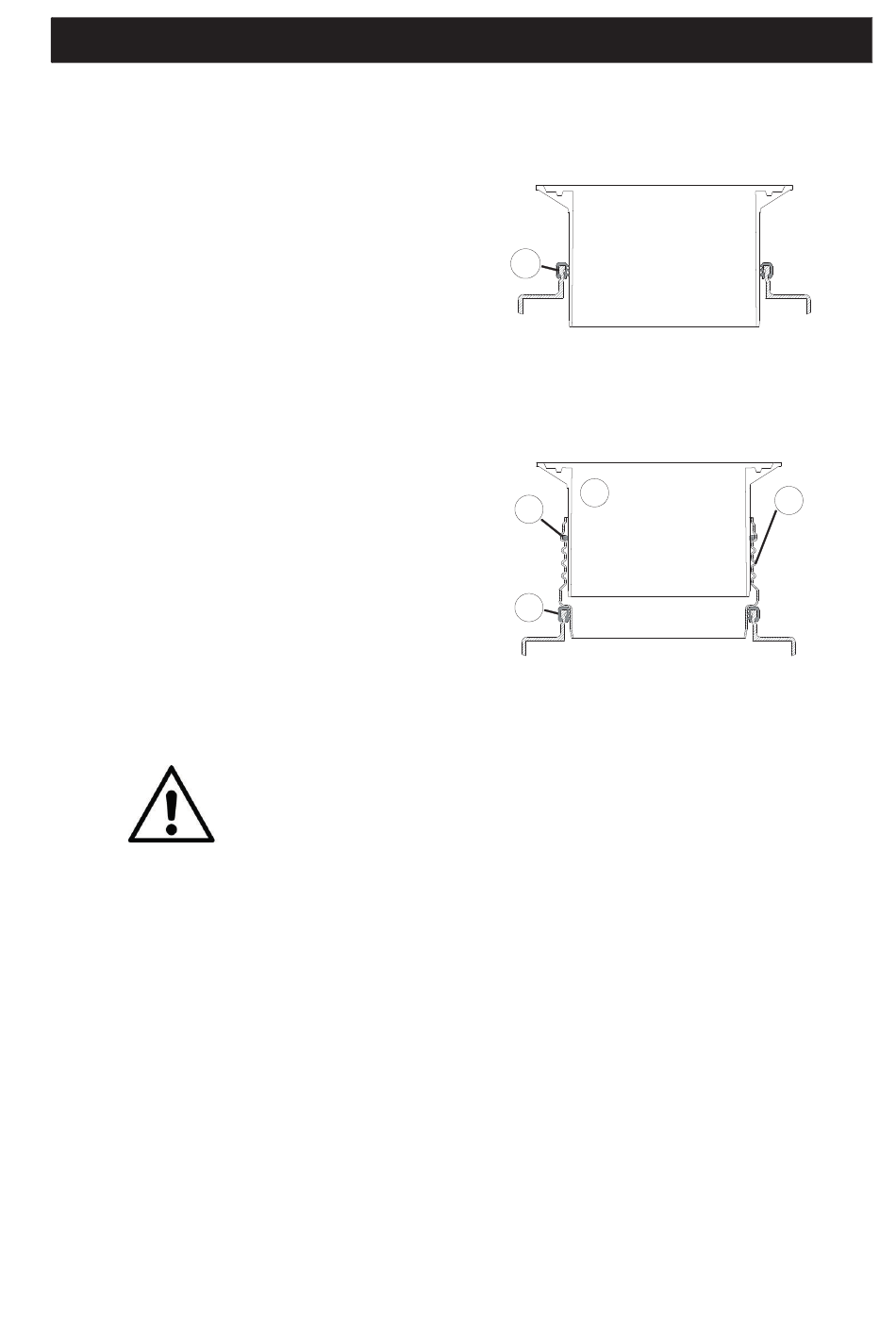

La cubierta telescópica permite la adaptación con-
tinua del sistema a determinadas superficies del
terreno. Para el montaje de la cubierta telescópica
en el sistema, disponga la junta de perfil ⑤ en la
apertura del depósito. Lubrique generosamente la
junta de perfil (material EPDM) de la cubierta de la
arqueta con líquido lubricante (no utilice lubrican-
tes a base de aceite mineral, ya que resultan co-
rrosivos para la junta). A continuación, engrase
también el tubo telescópico. Deberá introducirlo y
ajustarlo a la superficie del terreno.
5.8.2 Montaje de la pieza intermedia y de la cubierta telescópica
La junta de perfil ⑤ se monta en la abertura del
depósito y se introduce la pieza intermedia ④
hasta el tope. Antes de introducir la pieza interme-
dia, se debe lubricar la junta de perfil con líquido
lubricante.
Una vez montada la junta en la pieza intermedia
③, se introduce la cubierta telescópica ② .
5 Instalación y montaje
Si el sistema de tuberías choca dentro del sistema con el tubo telescópico,
este último se debe acortar en consecuencia.
