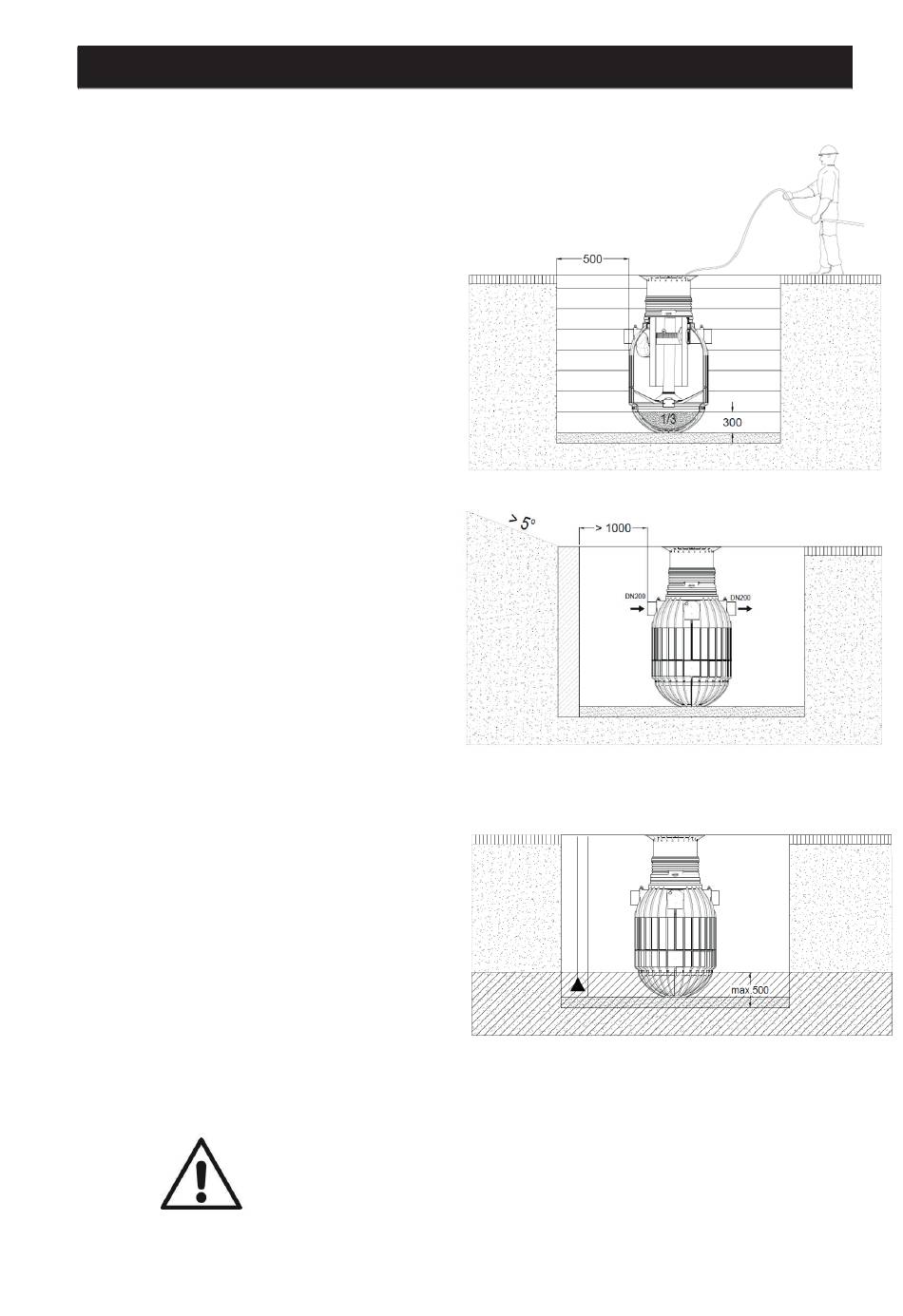

5.5 Relleno de la excavación
Se debe introducir el sistema en la excavación
preparada con la ayuda de maquinaria apropiada
y sin que sufra golpes.
Antes de introducir el material de relleno en la ex-
cavación, se debe llenar 1/3 del sistema con agua.
Luego el material de relleno (gravilla de grano re-
dondo de granulación máxima de 8/16) se dispone
por capas de, como máximo, 30 cm hasta el borde
superior del depósito y se compacta. Ningún ma-
terial de relleno puede entrar en el sistema. Las
capas individuales deben estar bien compactadas
(pisón manual). Evite provocar daños en el sis-
tema durante la compactación. En ningún caso
podrán utilizarse máquinas compactadoras mecá-
nicas. El relleno lateral debe ser 500 mm como
mínimo.
5.6 Laderas, inclinación, etc.
Si se instala el sistema en las inmediaciones (<
5 m) de una pendiente, montículo o terraplén
(superior a 5°), se deberá levantar un muro de
contención estático para absorber la tensión que
produce el terreno. El muro debe situarse a una
distancia de separación mínima de 1000 mm
respecto al sistema y superar las dimensiones
de este último al menos en 500 mm en todas las
direcciones.
5.7 Aguas freáticas y suelos cohesivos (impermeables) (p. ej., suelo arcilloso)
En suelos con en aguas freáticas o estratos de
agua, el sistema solo puede instalarse hasta la al-
tura específica que se muestra en el dibujo que se
incluye al lado.
Si es previsible que las aguas freáticas o estratos
de agua lleguen, aunque sea ocasionalmente, a
un nivel más alto, deberán drenarse mediante un
sistema de desagüe.
En caso necesario, la tubería de drenaje debe
acabar en una tubería DN 300 instalada en verti-
cal, en la que está integrada una bomba de pre-
sión sumergida, encargada de bombear el agua
sobrante. La bomba debe someterse a inspeccio-
nes de revisión periódicas.
Deben respetarse las siguientes coberturas de tierra:
5 Instalación y montaje
Transitable por peatones; 300 – 600 mm
Transitable por tráfico: Como mínimo 400 mm
