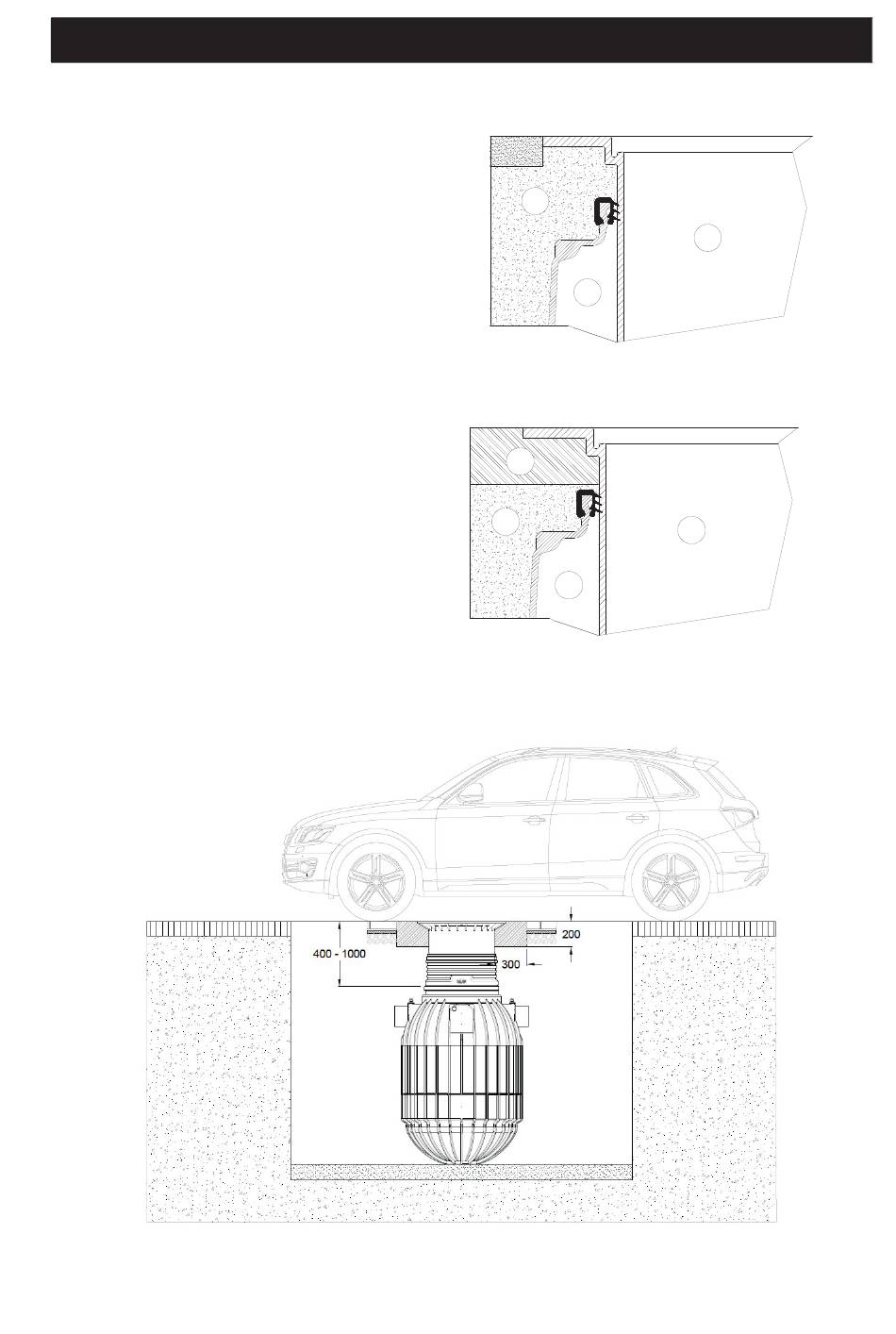

5.9 Passage piétons
Important : Pour éviter le transfert des charges sur
le système, le pourtour de la rehausse télescopique
① est remblayé avec des couches de gravier rond
② (grain max. 8/16) compactées de manière ho-
mogène. Cela permet de ne pas endommager la
cuve ③ ou la rehausse télescopique. Poser le cou-
vercle sur la rehausse et fermé de sorte à ne créer
aucun risque pour les enfants. Visser le couvercle
suffisamment fort de façon à ce qu'un enfant ne
puisse pas l'ouvrir !
5.10 Passage véhicules
Dans le cas d'une installation avec passage véhi-
cules, sceller la rehausse télescopique ① (cou-
leur anthracite) dans une dalle de maintien ④
(classe de résistance C25/30).La couche de béton
à remplir doit faire au moins 300 mm de largeur et
env. 200 mm de hauteur. Pour un remblai plus im-
portant, il est possible d'utiliser la rehausse téles-
copique en fonte (longueur utile max. 440 mm) et
la rallonge (longueur utile max. 300 mm).
Attention : Installation uniquement avec couvercle en fonte !
5 Installation et montage
2
49 / 76
2
3
4
3
1
1
