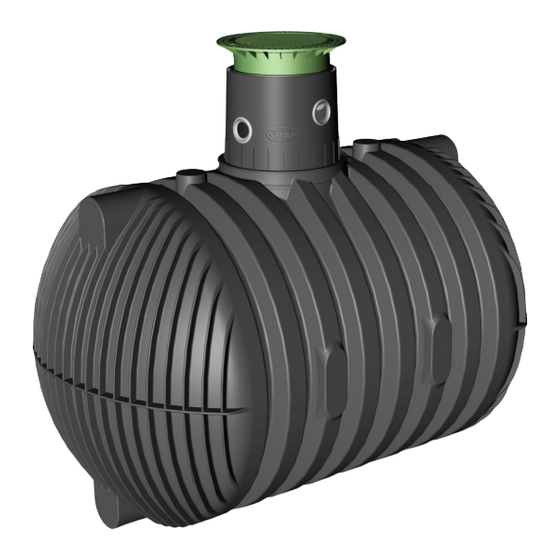

    Einbau-/ Montage-/ und Wartungsanleitung für GRAF Carat XL Klärbehälter Carat XL Klärbehälter ohne Tankdom 8.500 L Best.-Nr. 370028 10.000 L Best.-Nr. 370029 Tankdom Maxi Best.-Nr. 371014 Mini Best.-Nr. 371015 Inhaltsübersicht Die in dieser Anleitung beschriebenen Punkte sind ALLGEMEINE HINWEISE unbedingt zu beachten.
  • Page 4: Allgemeine Hinweise

    Abdeckung ausgetauscht werden (Teleskop-Domschacht entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können.
  • Page 5: Einbaubedingungen

    Einbaubedingungen Überdeckungshöhen mit Teleskop Domschacht im Grünbereich Überdeckungshöhen Zwischenstück Teleskop Domschacht maximal max. 2000 Es wird empfohlen, generell eine Drainage einzubauen. Überdeckungshöhen mit Teleskop Domschacht Guss (mit Gussabdeckung Klasse B) im PKW >800 <2000 befahrenen Bereich (Belastung bis 3,5 t).
  • Page 6: Technische Daten

    Technische Daten Carat XL mit Tankdom MAXI Carat XL mit Tankdom MINI Tank 8.500 Liter 10.000 Liter Art.-Nr. 370005 370006 Gewicht 380 kg 456 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm Hges*...
  • Page 7: Aufbau Tank

    Aufbau Tank  Deckel  Teleskop-Domschacht (um 5° neigbar)  Profildichtung  Tankdom (um 360° drehbar)  Dichtung Tank - Tankdom  Erdtank Carat XL Einbau und Montage   Erdreich Deckschicht   Teleskop-Domschacht Erdtank Carat XL ...
  • Page 8: Baugrund

    Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden:  Die bautechnische Eignung des Bodens nach DIN 18196  Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes  Auftretende Belastungsarten, z. B. Verkehrslasten Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden.
  • Page 9: Einsetzen Und Verfüllen

    Die Verbindung von zwei oder mehreren Behältern erfolgt über die Montageflächen mittels GRAF-Spezialdichtungen (DN 100) und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind.
  • Page 10: Tankdom Und Teleskop-Domschacht Montieren

    Tankdom und Teleskop-Domschacht montieren Tankdom montieren Vor der eigentlichen Montage wird die mitgelieferte Dichtung zwischen Tank und Tankdom auf das Aufnahmeprofil des Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben.
  • Page 11: Teleskop - Domschacht Lkw Befahrbar

    GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333...
  • Page 12 Installation and maintenance instructions for GRAF wastewater tank Carat XL Carat XL wastewater tank without tank dome 8.500 L Order No. 370028 10.000 L Order No. 370029 Tank dome Maxi Order No. 371014 Mini Order No. 371015 Table of contents...
  • Page 13: General Notes

    (telescopic dome shaft with corresponding cover)! Only original GRAF covers or covers approved in writing by GRAF must be used. GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems.
  • Page 14: Installation Conditions

    Installation conditions Mini telescopic dome Maxi telescopic dome shaft shaft + Telescopic with cast iron Covering heights with telescopic dome shaft in green areas Max. covering heights with extension max. 2000 telescopic dome shaft It is generally recommended that a drain line is installed.
  • Page 15: Technical Data

    Technical data Carat XL with tankdome MAXI Carat XL with tankdome MINI Tank 8.500 Litre 10.000 Litre Art. No. 370005 370006 Weight 380 kg 456 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm...
  • Page 16: Tank Structure

    Tank structure  Cover  Telescopic dome shaft (can be inclined by 5°)  Profile seal  Tank dome (rotating through 360°)  Tank - tank dome seal  Carat XL underground tank Installation and assembly  ...
  • Page 17: Construction Site

    Installation and assembly Construction site Under all circumstances, the following points must be clarified prior to installation:  The structural suitability of the ground according to DIN 18196  Maximum groundwater levels which occur and drainage capability of the subsoil ...
  • Page 18: Insertion And Filling

    (to be provided at construction site). The apertures must be drilled to the corresponding size using only the GRAF special crown bit. It must be ensured that the distance between the tanks is at least 600 mm. The pipes must project 100 mm - 150 mm into the tanks.
  • Page 19: Assembling The Tank Dome And Telescopic Dome Shaft

    Assembling the tank dome and telescopic dome shaft Assembling the tank dome Prior to assembly, the enclosed seal is locked onto the tank neck’s profile „B“. The tank dome is then aligned with the piping connections and is locked to the tank neck.
  • Page 20: Truck Telescopic Dome Shaft

    GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333...
  • Page 21 Notice de montage et d’entretien des Cuves de décantation GRAF série Carat XL Carat XL cuve de décantation sans dôme 8.500 L N° de réf. 370028 10.000 L N° de réf. 370029 Dôme Maxi N° de réf. 371014 Mini N°...
  • Page 22: Généralités

    Selon la norme EN 1717. La société GRAF vous propose une large gamme d’accessoires d’une grande compatibilité. L’utilisation d’autres accessoires peut contribuer à un mauvais fonctionnement de l’installation. Les dommages subis dans ce cas ne sont pas garantis.
  • Page 23: Conditions D'installation

    Conditions d’installation Hauteurs de recouvrement avec dôme et rehausse télescopique mini ou maxi Hauteurs de recouvrement maximales avec dôme max. 2000 + 2 rallonges et rehausse télescopique D’une manière générale, nous recommandons la pose d’un drainage. >800 <2000...
  • Page 24: Caractéristiques Techniques

    Caractéristiques techniques Carat XL avec MAXI dôme de la cuve Carat XL avec MINI dôme de la cuve Réservoir 8.500 litres 10.000 litres Réf. 370005 370006 Poids 380 kg 456 kg 3500 mm 3520 mm 2040 mm 2240 mm...
  • Page 25: Assemblage Du Réservoir

    Assemblage du réservoir  Couvercle  Rehausse télescopique (inclinable à 5°)  Joint à lèvres EPDM pour assurer l’étanchéité entre le dôme et la rehausse  Dôme (pivotant à 360°)  Joint pour assurer l’étanchéité entre la cuve et le dôme...
  • Page 26: Mise En Place Et Montage

    Mise en place et montage Terrain Avant l’installation, les points suivants doivent être impérativement vérifiés :  La nature du terrain  La hauteur de la nappe phréatique et capacité de drainage du sol  Les charges devant être supportées par la cuve (par exemple : passage voitures) ...
  • Page 27: Mise En Place Et Remplissage

    à l’emplacement prévue à cet effet à l’aide de joints à lèvres GRAF DN 100 noir (réf.332033). Le perçage des cuves doit être effectué avec une scie cloche GRAF de Ø 124 mm (réf.332001) Il faut veiller à ce que la distance entre les réservoirs soit au moins de 600 mm.
  • Page 28: Montage Du Dome Et De La Rehausse Telescopique

    Montage du dôme et de la rehausse télescopique Montage du dôme Placer le joint d’étanchéité livré avec le dôme dans la rainure de l’ouverture de la cuve ‘B’. Le dôme est orientable selon les arrivées de tuyaux. Veillez également au bon positionnement du joint placé...
  • Page 29: Rehausse Télescopique Passage Camions

    Montage du dôme et de la rehausse télescopique Rehausse télescopique passage camions Dans le cas d’un passage véhicules jusqu’à 12 T au dessus de  la cuve Il est impératif d’installer une dalle de répartition en  béton maigre (classe de charge B25 = 250 Kg/m²).
  • Page 30: Inspection Et Entretien

    GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333...
  • Page 31 Instrucciones para montaje y mantenimiento del tanque de aclarado GRAF de la serie Carat XL Carat XL Tanque de aclarado sin cúpula 8.500 L Nº pedido 370028 Nº pedido 370029 10.000 L Cúpula Maxi Nº pedido 371014 Nº pedido 371015 Mini Índice de contenido...
  • Page 32: Indicaciones Generales

    Se deben usar exclusivamente cubiertas originales de GRAF o bien cubiertas cuyo uso ha sido autorizado por escrito por GRAF. La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí...
  • Page 33: Condiciones De Instalación

    Condiciones de instalación Cubierta telescópica Cubierta telescópica MINI MAXI + Cubierta telescópica de hierro colado Alturas de cubierta con cubierta telescópica en zona transitable por personas. Alturas de cubierta con extensión y cubierta max. 2000 telescópica máxix Se recomienda instalar sistemas de drenaje GRAF.
  • Page 34: Datos Técnicos

    Datos técnicos Carat XL con cúpula MAXI Carat XL con cúpula MINI Tanque 8.500 Litros 10.000 Litros Nº Art. 370005 370006 Peso 380 kg 456 kg 3500 mm 3520 mm 2040 mm 2240 mm 2085 mm 2285 mm...
  • Page 35: Construcción Del Tanque

    Construcción del tanque  Tapa  Cubierta telescópica (inclinable en 5°)  Junta entre cubierta y cúpula  Cúpula del tanque (girable en 360°)  Junta de la cúpula  Carat XL Tanque de aclarado Instalación y montaje ...
  • Page 36: Terreno Para La Instalación

    Instalación y montaje Terreno para la instalación Antes de la instalación se requiere obligatoriamente la aclaración de los siguientes puntos:  Aptitud de técnica de construcción del terreno según DIN 18196  Niveles de aguas subterráneas máximos o bien capacidad de infiltración del terreno ...
  • Page 37: Colocación Y Relleno

    La unión entre dos o varios depósitos se realiza a través de las superficies de montaje con juntas especiales GRAF (DN 100) y tubos de desagüe de PVC (a disponer por parte del cliente). Las aberturas deben perforarse exclusivamente con brocas de corona especiales de la marca GRAF con el tamaño correspondiente.
  • Page 38: Montaje De La Cúpula Y Cubierta Telescópica

    Montaje de la cúpula y cubierta telescópica Montaje de la cúpula Primero de todo colocamos la junta entre la cúpula y el tanque. Las alas de la junta tienen que quedar en la cara interior del tanque. Es importante colocar la junta entre la cúpula y la cubierta según el esquema...
  • Page 39: Cubierta Telescópica Transitable Por Camiones

    GRAF Iberica Tecnología del Plástico S.L. – Marquès Caldes de Montbui, 114 – ES-17003 Girona – Tel.: +34 972 913767 – Fax: +34 972 913766 GRAF UK Ltd – Target House – Thorpe Way Ind. Estate – Banbury – Oxfordshire – UK-OX16 4SP – Tel.: +44 1608 661-500 – Fax: + 44 1295 211333...
