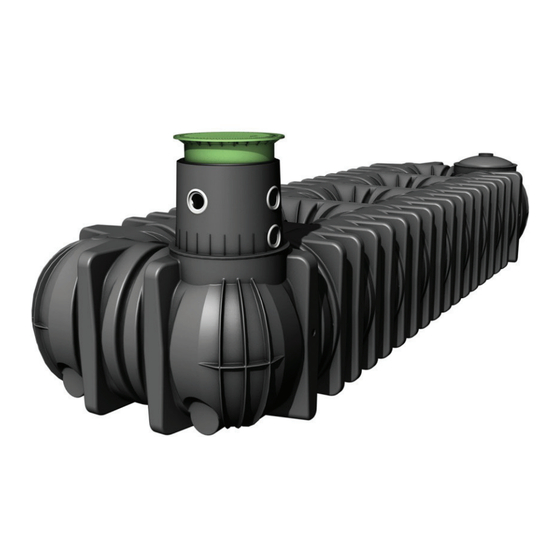

Graf PLATIN XL Installation And Maintenance Instructions Manual
  1. Manuals
  2. Brands
  3. Graf Manuals
  4. Lawn and Garden Equipment
  5. PLATIN XL
  6. Installation and maintenance instructions manual

Graf PLATIN XL Installation And Maintenance Instructions Manual

Hide thumbs Also See for PLATIN XL:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PLATIN XL and is the answer not in the manual?

Questions and answers

Related Manuals for Graf PLATIN XL

Summary of Contents for Graf PLATIN XL

  • Page 7                       ...
  • Page 8   ...
  • Page 11     ...
  • Page 12      ...
  • Page 13        ...
  • Page 15    ...
  • Page 21                       ...
  • Page 22   ...
  • Page 25     ...
  • Page 26      ...
  • Page 27        ...
  • Page 29    ...
  • Page 35                      ...
  • Page 39   ...
  • Page 40        ...
  • Page 41        ...
  • Page 43    ...
  • Page 49                       ...
  • Page 50   ...
  • Page 53     ...
  • Page 54      ...
  • Page 55        ...
  • Page 57    ...
  • Page 58 Notizen / Notes / Notas...
  • Page 61 >> Seite 1-13 Installation and maintenance instructions for PLATIN XXL Rainwater Underground Tank >> Page 14-26 Notice d’installation et d’entretien de la cuve Platine XXL >> Page 27-39 Instrucciones para montaje y mantenimiento del Depósito GRAF PLATIN XXL >> Página 40-52...

  • Page 62: Table Of Contents

    Teleskop – Domschacht PKW befahrbar Teleskop-Domschacht LKW-befahrbar Fehlende Anleitungen können Sie MONTAGE ZWISCHENSTÜCK unter www.graf.info downloaden Zwischenstück montieren oder bei GRAF anfordern. VERSICKERUNGSTANK PLATIN XXL Versickerungstank Platin XXL Einbau und Montage Vorbereiten & Kürzen der Drainagerohre Montage der Drainagezubehörteile Verfüllen Anschlüsse legen &...

  • Page 63: Allgemeine Hinweise

    (Teleskop-Domschacht entsprechender Abdeckung)! Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie.

  • Page 64: Einbaubedingungen

    Einbaubedingungen Teleskop-Domschacht Mini Teleskop-Domschacht Maxi + Teleskop-Domschacht Maxi + Teleskop-Domschacht Überdeckungshöhen mit Teleskop Domschacht Guss Teleskop-Domschacht Guss Teleskop-Domschacht im Grünbereich. Mini 750 – 950/1050 mm 750 - 950/1050 Überdeckungshöhen mit Zwischenstück und Teleskop Domschacht maximal. max. 1500 mm max.

  • Page 65: Technische Daten

    Technische Daten Technische Daten Platin XXL Tankübersicht Platin XXL Tank 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L Art.-Nr. 391000 391001 391002 391003 391004 Gewicht 890 kg 1105 kg 1355 kg 1570 kg 1750 kg 9405 mm...

  • Page 66: Aufbau Tank

    Aufbau Tank  Deckel   Teleskop- Domschacht  (um 5° neigbar)   Dichtung  Tankdom-Teleskop     Tankdom (um 360° drehbar)   Dichtung Tank-Tankdom  Tankdom-Verschlussstopfen  Flachtank Platin XXL Einbau und Montage ...

  • Page 67: Einbau Und Montage

    Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196  Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes  Auftretende Belastungsarten, z. B. Verkehrslasten  Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen Bauamt angefordert werden.
  • Page 68 über die Montageflächen mittels GRAF- 600 mm Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF- Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 600 mm beträgt. Die Rohre müssen mindestens 200 mm in die Behälter hineinragen.

  • Page 69: Einsetzen Und Verfüllen

    Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät vorbereitete Baugrube einzubringen. Um Verformungen zu vermeiden wird der 2. 3/3 Behälter Anfüllen 1. 1/3 1. 1/3 Behälterumhüllung zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max.

  • Page 70: Montage Tankdom Und Teleskop-Domschacht

    Montage Tankdom und Teleskop-Domschacht Tankdom montieren Vor der eigentlichen Montage wird mitgelieferte Dichtung zwischen Tank und Tankdom auf Aufnahmeprofil Tankhalses „B“ geschoben. Anschließend wird der Tankdom den Leitungen nach ausgerichtet und bis zum Anschlag in den Tankhals eingeschoben. Es muss unbedingt auf den Sitz der oberen Dichtung „A“...

  • Page 71: Teleskop-Domschacht Lkw-Befahrbar

    Montage Tankdom und Teleskop-Domschacht Teleskop-Domschacht LKW-befahrbar Bei Installation unter LKW-befahrenen Flächen wird das  Teleskop wie in Punkt 6.4 unterfüttert. Anschließend  werden die Betonringe (Ø 600 mm) und ein Gussrahmen  mit sternförmiger Lastverteilung zur Aufnahme des Gussdeckels installiert.

  • Page 72: Versickerungstank Platin Xxl

    Versickerungstank Platin XXL Der Platin XXL Tank ist ebenfalls für die Anwendung zur Versickerung von Niederschlagswasser erhältlich. Das GRAF-Team unterstützt Sie gerne bei der Ermittlung der korrekten Größe für Ihr Bauvorhaben. Für den einwandfreien Betrieb vom Platin XXL Versickerungstank ist eine ausreichend groß...

  • Page 73: Montage Der Drainagezubehörteile

    Versickerungstank Platin XXL Montage der Drainagezubehörteile Der Platin XXL Versickerungstank wird ab Werk mit vier eingesetzten Spezialdichtungen DN150 an den Ⓓ stirnseitigen, unteren Anschlussflächen ausgeliefert. Die Drainageabzweige werden auf die Ⓐ Ⓓ außenstehenden Enden der Verbindungsstücke KG aufgeschoben. Zwei der vier Drainageabzweige Ⓑ...

  • Page 74: Inspektion Und Wartung

    Inspektion und Wartung Die gesamte Anlage ist mind. alle drei Monate auf Dichtheit, Sauberkeit und Standsicherheit zu überprüfen. Eine Wartung der gesamten Anlage sollte in Abständen von ca. 5 Jahren erfolgen. Dabei sind alle Anlagenteile zu reinigen und auf ihre Funktion zu überprüfen. Bei Wartungen sollte wie folgt vorgegangen werden: Behälter restlos entleeren...
  • Page 75 Telescopic dome shaft for HGV loading Missing instructions can be downloaded on www.graf.info or ASSEMBLY OF THE ADAPTER can be requested from GRAF. Assembling the extension PLATIN XXL INFILTRATION TANK Platin XXL Infiltration Tank Installation and assembly Preparing and shortening the drainage pipes...

  • Page 76: General Notes

    Only original GRAF covers or covers approved in writing by GRAF must be used. GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of accessories that have not been approved by GRAF results in the exclusion of the warranty/guarantee.

  • Page 77: Installation Conditions

    Installation conditions Mini telescopic dome shaft Teleskop-Domschacht Maxi + Maxi telescopic dome shaft + Teleskop-Domschacht Guss Telescopic with cast iron lid Teleskop-Domschacht Coverage heights with telescopic dome shaft in Mini green areas. 750 – 950/1050 mm 750 -...

  • Page 78: Technical Data

    Technical data Technical Data Platin XXL Overview tanks Platin XXL Tank 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L Art. No. 391000 391001 391002 391003 391004 Weight 890 kg 1105 kg 1355 kg 1570 kg 1750 kg...

  • Page 79: Tank Structure

    Tank structure  Cover   Telescopic dome  shaft (can be inclined by 5°)    Profile seal     Tank dome (can be rotated by 360°)   Tank seal-Tank dome  Tank dome sealing plug ...

  • Page 80: Construction Site

    Installation and assembly Construction site Under all circumstances, the following points must be clarified prior to installation: The structural suitability of the ground according to DIN 18196  Maximum groundwater levels which occur and drainage capability of the subsoil ...

  • Page 81: Trench

    (to be provided at construction site). The apertures must be drilled to the corresponding size using only the GRAF special crown bit. It must be ensured that the distance between the tanks is at least 600 mm. The pipes must project at least 200 mm into the tanks.

  • Page 82: Insertion And Filling

    Installation and assembly Insertion and filling The tanks must be inserted, impact-free, into prepared trench using suitable equipment. To avoid deformities, the tank is filled 1/3 with water before filling in the tank surrounding. 2. 3/3 1. 1/3 1.

  • Page 83: Assembling The Tank Dome Telescopic Dome Shaft

    Assembling the tank dome telescopic dome shaft Assembling the tank dome Prior assembly, the enclosed seal is locked onto the tank neck’s profile „B“. The tank dome is then locked to the tank neck. It is essential to make sure that the upper seal "A"...

  • Page 84: Telescopic Dome Shaft For Hgv Loading

    Assembling the tank dome and telescopic dome shaft Telescopic dome shaft for HGV loading When installing below surfaces driven on by HGVs, the  telescope is lined as described in 6.4. The concrete rings   (diameter 600 mm) and a cast frame with star-shaped load distribution are then installed to support the cast cover.

  • Page 85: Platin Xxl Infiltration Tank

    Platin XXL Infiltration Tank The PLATIN XXL tank is also available for using for the infiltration of rainwater. The GRAF team would be pleased to help you to determine the correct size for your building project. Pre-filtering of the rainwater with a suitably sized filter is required for seamless operation of the Platin XXL infiltration tank.

  • Page 86: Assembling The Drainage Accessories

    Platin XXL Infiltration Tank Assembling the drainage accessories The Platin XXL infiltration tank is supplied with four inserted DN150 special seals on the lower front-end. Ⓓ are pushed onto the outer ends of the connecting sewer pipes Ⓐ. Two of the The drainage branches Ⓓ...

  • Page 87: Inspection And Servicing

    Inspection and servicing The entire system must be checked for leaks, cleanliness and stability at least every three months. The entire system should be serviced at intervals of approx. 5 years. In this case, all parts of the system must be cleaned and their function checked.
  • Page 88 Notice d’installation et d’entretien de la cuve Platine XXL PLATINE XXL 20.000 - 65.000 L Réf.: 20000 L: 391000 (391810+371018+371065) 25000 L: 391001 (391811+371018+371065) 30000 L: 391002 (391812+371018+371065) 35000 L: 391003 (391813+371018+371065) 40000 L: 391004 (391814+371018+371065) 45000 L: 391005...

  • Page 89: Généralités

    (de type coffret d’alimentation GRAF) prévoyant en sécurité une disconnexion entre les deux réseaux et un trop-plein. La société GRAF vous propose une large gamme d’accessoires compatibles avec la cuve. GRAF décline toute prise en charge sous garantie en cas d’utilisation d’accessoires non conformes.

  • Page 90: Installation

    Installation Mini-rauhausse Teleskop-Domschacht Maxi + Maxi-rehausse + Teleskop-Domschacht Rehausse téléscopique fonte Guss Teleskop-Domschacht Hauteur recouvrement avec rehausse Mini 750 – 950/1050 mm télescopique – passage piétons – 750 - 950/1050 750 mm minimum / 950/1050 mm maximum Hauteur de recouvrement avec 2 rallonges et max.

  • Page 91: Données Techniques

    Données techniques Données techniques Platine XXL Vue d’ensemble cuve Platine XXL Volume 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L de cuve Réf. 391000 391001 391002 391003 391004 Poids 890 kg 1105 kg 1355 kg 1570 kg...

  • Page 92: Montage De La Cuve

    Montage de la cuve  Couvercle    Rehausse télescopique  (inclinable à 5°)    Joint profilé    Dôme (rotatif à 360°)   Joint pour assurer l’étanchéité entre le dôme et la cuve Couvercle étanche pour dôme...

  • Page 93: Terrain

    Installation de la cuve Terrain Avant l’installation de la cuve, les points suivants doivent être vérifiés : Nature du terrain Hauteur de la nappe phréatique et capacité de drainage du sol Charges devant être supportées par la cuve (passage véhicules).
  • Page 94 à l’emplacement prévue à cet effet et à 600 mm l’aide des joints à lèvre spéciaux GRAF. Le perçage des cuves doit être réalisé avec la scie- cloche GRAF. La distance entre deux cuves doit être au minimum de 600 mm.

  • Page 95: Mise En Place Et Remplissage

    Installation de la cuve Mise en place et remplissage Les cuves doivent être installées dans la tranchée grâce à un matériel adapté. L’espace entre la tranchée et la cuve doit être au minimum de 100 mm. 2. 3/3 Remplir d’eau 1/3 de la cuve avant de...

  • Page 96: Montage Du Dome Et De La Rehausse Telescopique

    Montage du dôme et de la rehausse télescopique Montage du dôme Placer les joints d’étanchéité livrés avec le dôme et le couvercle étanche dans les profils des trous d’homme de la cuve (B). Le dôme est orientable selon les arrivées de tuyaux.

  • Page 97: Rehausse Télescopique - Passage Véhicules ≤ 3.5T

    200 mm de hauteur. La hauteur de remblai au-dessus de la cuve est d’au moins 750 mm et 1300 mm max. avec la rallonge GRAF. Rehausse télescopique – passage véhicules >3.5T Dans le cas d’une installation avec anneau et couvercle béton ou cadre et couvercle en fonte (non fournis) pour une installation sous un passage véhicules >...

  • Page 98: Cuve Platine Xxl Infiltration

    Cuve Platine XXL infiltration 8.1 Cuve Platine XXL infiltration La cuve Platine XXL peut être installée et utilisée comme cuve d’infiltration. L‘équipe GRAF est à votre écoute et peut vous guider pour votre projet. Avant l’installation d’une cuve Platine XXL infiltration, vérifier en amont, le dimensionnement du système de récupération et de filtration adapté.

  • Page 99: Montage Des Éléments Pour L'infiltration

    Cuve Platin XXL infiltration Montage des éléments pour l‘infiltration La cuve Platine XXL infiltration est livrée pré-montée avec les joints spéciaux DN160 à chaque extrémité de la cuve, en bas des surfaces de raccordement. insérer les pièces en T Ⓓ dans les extrémités des embouts de raccordement PVC Ⓐ.

  • Page 100: Vérification Et Entretetien

    Vérification et entretetien L’étanchéité, la propreté et la stabilité de la cuve doivent être vérifiés environ tous les trois mois. L’entretien de l’ensemble de l’installation doit être effectué environ tous les cinq ans. Tous les accessoires doivent être vérifiés et nettoyés. Procéder comme indiqué ci-après : Vider entièrement la cuve...
  • Page 101 Para todos DATOS TÉCNICOS Datos técnicos Platin XXL los artículos complementarios Sobrevista tanques Platin XXL adquiridos a través de GRAF, se suministran instrucciones de CONSTRUCCIÓN DEL TANQUE montaje adjuntos a los embalajes de INSTALACIÓN Y MONTAJE transporte.

  • Page 102: Indicaciones Generales

    Se deben usar exclusivamente cubiertas originales de GRAF o bien cubiertas cuyo uso ha sido autorizado por escrito por GRAF. La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. El uso de accesorios no aprobados por GRAF da lugar a la pérdida de la garantía legal/comercial.

  • Page 103: Condiciones De Instalación

    Condiciones de instalación Cubierta telescópica MINI Teleskop-Domschacht Maxi + Cubierta telescópica MAXI + Teleskop-Domschacht Guss Cubierta telescópica de hierro colado Teleskop-Domschacht Alturas de cubrimiento con cúpula y cubierta Mini 750 – 950/1050 mm telescópica en zonas verdes. 750 - 950/1050 Altura máxima de cubrimiento con extensión,...

  • Page 104: Datos Técnicos

    Datos técnicos Datos técnicos Platin XXL Sobrevista tanques Platin XXL Tanque 20.000 L 25.000 L 30.000 L 35.000 L 40.000 L Nº pedido 391000 391001 391002 391003 391004 Peso 890 kg 1105 kg 1355 kg 1570 kg 1750 kg...

  • Page 105: Construcción Del Tanque

    Construcción del tanque  Tapa    Cubierta telescópica  para agua potable (inclinable en 5°)    Junta entre cubierta   y cúpula  Cúpula del tanque (girable en 360°)   Junta de la cúpula ...

  • Page 106: Instalación Y Montaje

    Instalación y montaje Terreno para la instalación Antes de la instalación se requiere obligatoriamente la aclaración de los siguientes puntos: Aptitud de técnica de construcción del terreno según DIN 18196  Niveles de aguas subterráneas máximos o bien capacidad de infiltración del terreno ...
  • Page 107 600 mm especiales de la marca GRAF y tubos de desagüe de canal (a disponer por parte del cliente). Las aberturas deben perforarse exclusivamente con brocas de corona especiales de la marca GRAF con el tamaño correspondiente.

  • Page 108: Colocación Y Relleno

    Instalación y montaje Colocación y relleno Cubra el interior de la zanja excavada con una base de grava. La grava debe ser redondeada con un máximo de granulación del 8/16. No se podrán utilizar elementos punzantes. Nunca depositar desechos obra.

  • Page 109: Montaje De La Cúpula Y Cubierta Telescópica

    Montaje de la cúpula y cubierta telescópica Montaje de la cúpula Primero de todo colocamos la junta entre la cúpula y el tanque. Las alas de la junta tienen que quedar en la cara interior del tanque. Es importante colocar la junta entre la cúpula y la cubierta...

  • Page 110: Cubierta Telescópica Camiones

    Montaje de la cúpula y cubierta telescópica Cubierta telescópica camiones En caso de instalación bajo superficies transitadas por  camiones se recalza la sección telescópica tal como está descrito en el apdo. 6.4. A continuación se instalan los anillos de ...

  • Page 111: Depósito De Infiltración Platin Xxl

    Para el correcto funcionamiento del depósito de infiltración Platin XXL, es necesario un filtro previo de suficientes dimensiones para el agua de lluvia. En la gama GRAF encontrará filtros externos para la filtración del agua de lluvia con diámetros de entrada y salida hasta DN300.

  • Page 112: Montaje De Los Accesorios De Drenaj

    Depósito de infiltración Platin XXL Montaje de los accesorios de drenaj El tanque de infiltración Platin XXL se suministra de fábrica con cuatro juntas especiales DN150 insertadas en las superficies para conexión en la parte inferior del tanque. Los ramales de drenaje Ⓓ se conectan al tanque a través de los tubos de conexión Ⓐ.

  • Page 113: Inspección Y Mantenimiento

    Inspección y mantenimiento Debe controlarse trimestralmente la estanqueidad, limpieza y seguridad de la instalación. El mantenimiento de la instalación debe realizarse con una frecuencia de 5 años. En esto deben limpiarse todas las piezas de la instalación y se ha de realizar una verificación de su funcionalidad. En...
  • Page 114 Notizen / Notes / Notas...
  • Page 116 © Otto Graf GmbH/991987...

Table of Contents
