Einbau-/ Montage-/ und Wartungsanleitung für
DE

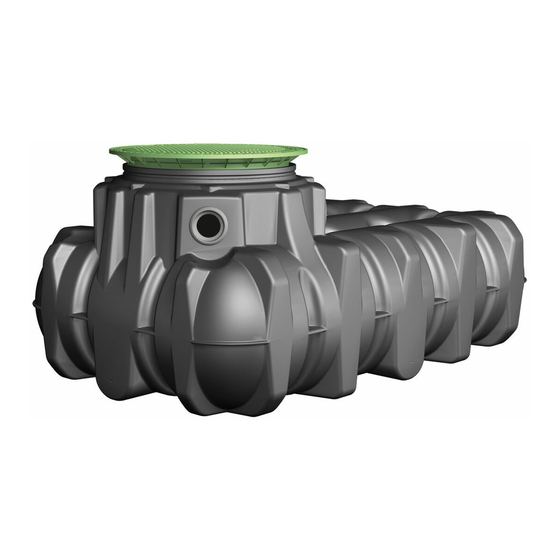

PLATIN Regenwasser Flachtank
>> Seite 1-10
Installation and maintenance instructions for
EN
PLATIN Rainwater Underground Tank
>> Page 11-20
Notice d´installation
FR
et d´entretien de la cuve PLATINE
>> Page 21-30
Instrucciones para montaje y mantenimiento del
ES
Depósito GRAF PLATIN
>> Página 31-40
PLATIN
Advertisement
Chapters
Table of Contents
Related Manuals for Graf PLATIN Series
Summary of Contents for Graf PLATIN Series
- Page 1 PLATIN Regenwasser Flachtank >> Seite 1-10 Installation and maintenance instructions for PLATIN Rainwater Underground Tank >> Page 11-20 Notice d´installation et d´entretien de la cuve PLATINE >> Page 21-30 Instrucciones para montaje y mantenimiento del Depósito GRAF PLATIN >> Página 31-40...
-
Page 2: Table Of Contents
Teleskop – Domschacht montieren die Baugrube zu erfolgen. Teleskop – Domschacht begehbar Teleskop – Domschacht PKW befahrbar Teleskop-Domschacht LKW-befahrbar Fehlende Anleitungen können Sie MONTAGE ZWISCHENSTÜCK unter www.graf.info downloaden Zwischenstück montieren oder bei GRAF anfordern. INSPEKTION UND WARTUNG 1 / 40... -
Page 3: Allgemeine Hinweise
Es sind nur Original GRAF – Abdeckungen oder von Fa. GRAF schriftlich freigegebene Abdeckungen zu verwenden. Die Firma GRAF bietet ein umfangreiches Sortiment an Zubehörteilen, die alle aufeinander abgestimmt sind und zu kompletten Systemen ausgebaut werden können. Die Verwendung, nicht von GRAF freigegebener Zubehörteile führt zu einem Ausschluss der Gewährleistung/Garantie. -
Page 4: Einbaubedingungen
Einbaubedingungen Teleskop-Domschacht Teleskop-Domschacht Mini Maxi / Guss Überdeckungshöhen mit Teleskop Domschacht 455-655 455-755 im Grünbereich. Überdeckungshöhen mit Zwischenstück und Teleskop Domschacht maximal. max. 1200 (nur im Grünbereich – nicht unter befahrenen Flächen) max. 3,5 to Überdeckungshöhen mit Teleskop-Domschacht Guss (Klasse B) im PKW-befahrenen Bereich bis >700 <1000... -
Page 5: Technische Daten
Technische Daten Technische Daten Platin (1500 L, 3000 L, 5000 L, 7500 L) 340 (Mini) 440 (Maxi) Hges Hges Tankübersicht Platin Tank 1500 L 3000 L 5000 L 7500 L Art.-Nr. 390000 390001 390002 390005 Gewicht 82 kg... -
Page 6: Aufbau Tank
Aufbau Tank Wasseranschlussbox intern (optional) PE-Deckel Teleskop-Domschacht Teleskop-Domschacht (um 5° neigbar) Profildichtung Tankdom Einbau und Montage Erdreich Deckschicht Teleskop-Domschacht PLATIN Regenwasser Flachtank verdichteter Unterbau Betonschicht bei befahrenen Flächen Umhüllung (Rundkornkies max. Körnung ß --> DIN 4124 ab 1250 mm Baugrubentiefe 8/16) ß... -
Page 7: Einbau Und Montage
Einbau und Montage Baugrund Vor der Installation müssen folgende Punkte unbedingt abgeklärt werden: Die bautechnische Eignung des Bodens nach DIN 18196 • Maximal auftretende Grundwasserstände bzw. Sickerfähigkeit des Untergrundes • Auftretende Belastungsarten, z. B. Verkehrslasten • ACHTUNG! LKW-Befahrbarkeit nur in Verbindung mit einer selbsttragenden, eisenarmierten Betonplatte! Zur Bestimmung der bodenphysikalischen Gegebenheiten sollte ein Bodengutachten beim örtlichen... - Page 8 Spezialdichtungen und KG-Rohren (bauseits zu stellen). Die Öffnungen sind ausschließlich mit dem GRAF-Spezialkronenbohrer in der entsprechenden Größe zu bohren. Es ist darauf zu achten, dass der Abstand zwischen den Behältern mind. 500 mm beträgt. Die Rohre müssen mindestens 200 mm in die Behälter hineinragen.
-
Page 9: Einsetzen Und Verfüllen
Einbau und Montage Einsetzen und Verfüllen Die Behälter sind stoßfrei mit geeignetem Gerät vorbereitete Baugrube einzubringen. >100 Um Verformungen zu vermeiden wird der 2. 3/3 1. 1/3 Behälter Anfüllen Behälterumhüllung zu 1/3 mit Wasser gefüllt, danach wird die Umhüllung (Rundkornkies max. -
Page 10: Montage Teleskop-Domschacht
Montage Teleskop-Domschacht Teleskop – Domschacht montieren „A“ Der Teleskop – Domschacht ermöglicht ein stufenloses Anpassen des Behälters an gegebene Geländeoberflächen zwischen 455 mm und 655 mm (Teleskop-Domschacht Mini) bzw. 455 mm und 755 mm (Teleskop-Domschacht Maxi) Erdüberdeckung. Zur Montage wird die Profildichtung (Material EPDM) des Tankdoms großzügig mit Schmierseife (keine... -
Page 11: Montage Zwischenstück
Montage Zwischenstück Zwischenstück montieren Wird bei größeren Erdüberdeckungen ein Zwischenstück benötigt wird dieses unter Zuhilfenahme von Schmierseife in den Tankdom eingesetzt. In die oberste Nut des Zwischenstücks wird die Profildichtung eingelegt und großzügig eingefettet. Anschließend den Teleskop-Domschacht einschieben und an die geplante Geländeoberfläche anpassen. - Page 12 Telescopic dome shaft over which passenger cars may drive Missing instructions can be Telescopic dome shaft for HGV loading downloaded on www.graf.info or can be requested from GRAF. ASSEMBLY OF THE ADAPTER Assembling the extension INSPECTION AND SERVICING 11 / 40...
-
Page 13: General Notes
Only original GRAF covers or covers approved in writing by GRAF must be used. GRAF offers an extensive range of accessories, all of which are designed to match each other and which can be extended to form complete systems. The use of accessories that have not been approved by GRAF results in the exclusion of the warranty/guarantee. -
Page 14: Installation Conditions
Installation conditions Mini telescopic Maxi telescopic dome shaft + Teleskop-Domschacht Teleskop-Domschacht dome shaft Telescopic with cast iron lid Mini Maxi / Guss Coverage heights with telescopic dome shaft in 455-655 455-755 green areas. Maximum coverage heights with extension and telescopic dome shaft. -
Page 15: Technical Data
Technical data Technical Data Platin (1500 L, 3000 L, 5000 L, 7500 L) 340 (Mini) 440 (Maxi) Hges Hges Htot Htot Overview tanks Platin Tank 1500 L 3000 L 5000 L 7500 L Art. No. 390000 390001 390002... -
Page 16: Tank Structure
Tank structure Water connector box internal (optional) PE cover for telescopic dome shaft Telescopic dome shaft (can be inclined by 5°) Profile seal Tank dome Installation and assembly Subsoil Covering layer Telescopic dome shaft PLATIN Rainwater Underground Tank... -
Page 17: Construction Site
Installation and assembly Construction site Under all circumstances, the following points must be clarified prior to installation: The structural suitability of the ground according to DIN 18196 • Maximum groundwater levels which occur and drainage capability of the subsoil •... - Page 18 5.2.3 Installation below HGV-bearing surfaces The shaft can only be driven over with HGV in conjunction with a self-supporting, iron-reinforced concrete plate. To ensure that no additional forces or effects of HGV-bearing are transferred to the tanks, the dimensions and strength of the concrete plate must be statically calculated.
-
Page 19: Insertion And Filling
The apertures must be drilled to the corresponding size using only the GRAF special crown bit. It must be ensured that the distance between the tanks is at least 500 mm. The pipes must project at least 200 mm into the tanks. -
Page 20: Assembling The Telescopic Dome Shaft
Assembling the telescopic dome shaft Assembling the telescopic dome shaft „A“ The telescopic dome shaft enables infinite adaptation of the tank to given site surfaces with earth coverage of between 455 mm and 655 mm (Mini telescopic dome shaft) or 455 mm and 755 mm (Maxi telescopic dome shaft). -
Page 21: Assembly Of The Adapter
Assembly of the adapter Assembling the extension For larger coverage heights an extension is needed. To insert the extension into the tank dome, soft soap is needed. Into the highest groove of the extension the profile seal is inserted an greased generously. - Page 22 Notice d’installation et d’entretien de la cuve Platine PLATINE 1500 L Réf. 390000 3000 L Réf. 390001 5000 L Réf. 390002 7500 L Réf. 390005 Sommaire Afin de garantir le bon GÉNÉRALITÉS fonctionnement et la longévité de Sécurité...
-
Page 23: Généralités
(de type coffret d’alimentation GRAF) prévoyant en sécurité une disconnexion entre les deux réseaux et un trop-plein. La société GRAF vous propose une large gamme d’accessoires compatibles avec la cuve. GRAF décline toute prise en charge sous garantie en cas d’utilisation d’accessoires non conformes. -
Page 24: Installation
Installation Rehausse télescopique maxi / Mini rehausse télescopique avec couvercle fonte Teleskop-Domschacht Teleskop-Domschacht Mini Maxi / Guss Hauteur recouvrement avec rehausse 455-655 455-755 télescopique – passage piétons – 455 mm minimum / 755 mm maximum Hauteur de recouvrement avec 2 rallonges et rehausse télescopique 1200 mm maximum. -
Page 25: Données Techniques
Données techniques Plan Platine (1500 L, 3000 L, 5000 L, 7500 L) 340 (Mini) 440 (Maxi) 340 (mini rehausse) 440 (maxi rehausse) 185 265 Hges Hges Htot Htot Données techniques cuve Platine Volume de 1500 L 3000 L... -
Page 26: Montage De La Cuve
Montage de la cuve Regard de raccordement interne (en option) Couvercle Rehausse télescopique (inclinable à 5°) Joint profilé Dôme de cuve PLATINE Installation de la cuve Terre Couche de recouvrement Rehausse télescopique Cuve Platine Lit de pose de gravier Dalle béton de maintien de la rehausse... -
Page 27: Terrain
Installation de la cuve Terrain Avant l’installation de la cuve, les points suivants doivent être vérifiés : Nature du terrain Hauteur de la nappe phréatique et capacité d’infiltration du sol Charges devant être supportées par la cuve (passage véhicules). - Page 28 Le jumelage de deux ou plusieurs cuves s’effectue par le bas à l’emplacement prévue à cet effet et à l’aide des joints à lèvre spéciaux GRAF. Le perçage des cuves doit être effectué avec la scie-cloche GRAF. La distance entre deux cuves doit être au minimum de 500 mm.
-
Page 29: Mise En Place Et Remplissage
Installation de la cuve Mise en place et remplissage La cuve doit être installée dans la fouille grâce à un matériel adapté en évitant les chocs. L’espace entre la tranchée et la >100 cuve doit être au minimum de 100 mm. -
Page 30: Montage De La Rehausse Telescopique
300 mm de largeur et 200 mm de hauteur. La hauteur de remblai au-dessus de la cuve est d’au moins 700 mm et 1000 mm max. Pour un remblai plus important, utilisez la rallonge GRAF. Attention Utiliser impérativement rehausse télescopique en fonte (avec couvercle en fonte de classe... -
Page 31: Rehausse Télescopique - Passage Camions
Montage de la rehausse télescopique Rehausse télescopique – passage camions Dans le cas d’une installation avec passage camions, installer une dalle béton autour de la rehausse télescope (cf 6.3). Installer ensuite les anneaux béton ou cadre en fonte (Ø... - Page 32 Para todos CONDICIONES DE INSTALACIÓN los artículos complementarios DATOS TÉCNICOS adquiridos a través de GRAF, se Datos técnicos Platin suministran instrucciones de Sobrevista tanques Platin montaje adjuntos a los embalajes de transporte.
-
Page 33: Indicaciones Generales
GRAF. La compañía GRAF ofrece un amplio surtido de accesorios que han sido adaptados entre sí y que pueden ampliarse para formar sistemas completos. El uso de accesorios no aprobados por GRAF da lugar a la pérdida de la garantía legal/comercial. -
Page 34: Condiciones De Instalación
Condiciones de instalación Cubierta telescópica MAXI + Cubierta telescópica de Cubierta telescópica MINI Teleskop-Domschacht hierro colado Teleskop-Domschacht Mini Maxi / Guss Alturas de cubrimiento con cúpula y cubierta 455-655 455-755 telescópica en zonas verdes. Altura máxima de cubrimiento con extensión, cúpula y cubierta telescópica. -
Page 35: Datos Técnicos
Datos técnicos Datos técnicos Platin (15000 L, 3000 L, 5000 L, 7500 L) 340 (Mini) 440 (Maxi) Atot Atot Hges Hges Sobrevista tanques Platin Tanque 1500 L 3000 L 5000 L 7500 L Nº pedido 390000 390001 390002... -
Page 36: Construcción Del Tanque
Construcción del tanque Caja de toma de agua interna (opcional) Tapa de PE para la cuberta telescópica Cubierta telescópica (inclinable en 5°) Junta entre cubierta y cúpula Cúpula del tanque Instalación y montaje Tierra Capa de cubrimiento Cubierta telescópica Depósito plano PLATIN... -
Page 37: Terreno Para La Instalación
Instalación y montaje Terreno para la instalación Antes de la instalación se requiere obligatoriamente la aclaración de los siguientes puntos: Aptitud de técnica de construcción del terreno según DIN 18196 • Niveles de aguas subterráneas máximos o bien capacidad de infiltración del terreno •... - Page 38 500 Sie usted tiene preguntas, póngase en contacto con el equipo GRAF. >H 5.2.4 Instalación cerca de superficies transitadas Si el depósito se instala junto a una superficie transitada por vehículos pesados de más de 3,5 t, la distancia mínima de...
-
Page 39: Colocación Y Relleno
GRAF y tubos de desagüe de canal (a disponer por parte del cliente). Las aberturas deben perforarse exclusivamente con brocas de corona especiales de la marca GRAF con el tamaño correspondiente. Se ha de asegurar que la distancia entre los recipientes alcance un valor mínimo de 500 mm. -
Page 40: Montaje De La Cúpula Y Cubierta Telescópica
Montaje de la cúpula y cubierta telescópica Montaje de la cubierta telescópica „A“ La cubierta telescópica permite la adaptación del tanque al nivel de la superficie del terreno entre 455 mm y 655 mm (cubierta MINI) o bien 455 mm y 755 mm (cubierta MAXI) de cubrimiento de tierra. -
Page 41: Montaje De La Extensión
Montaje de la extensión Montaje de la extensión (cuando ésta sea necesaria) Introduzca la junta correspondiente (incluida en el envío) en la parte superior de la extensión usando el líquido lubricante. Asegúrese de que la junta está bien colocada. Lubrique la junta superior de la cúpula para facilitar la introducción de la extensión. - Page 42 Notizen / Notes / Notas...
