5.5

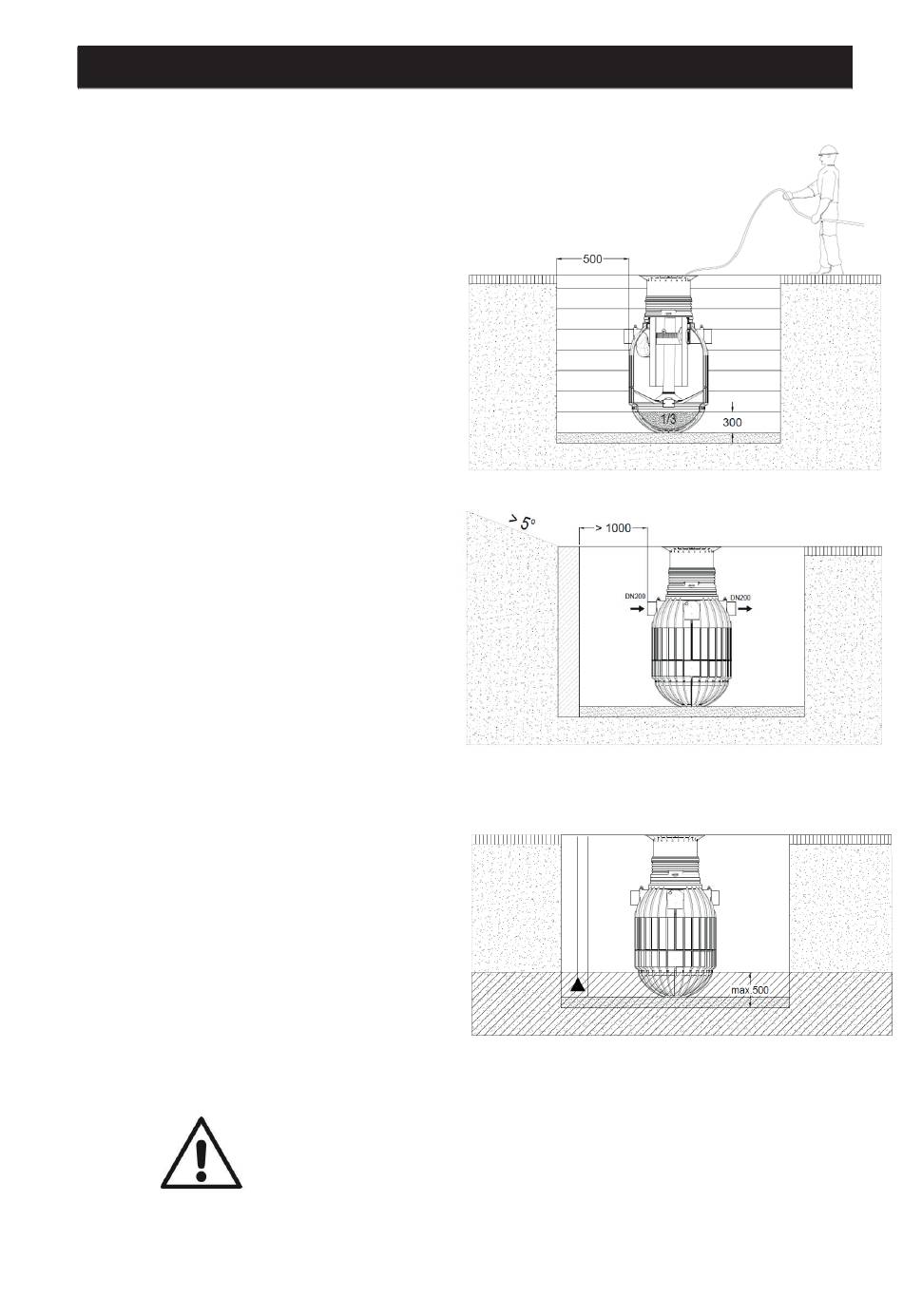

Remblai de la fouille de construction

Le système doit être installé dans la fouille du
chantier sans impact avec un matériel adapté.
Avant d'introduire le matériau de remblai dans la
fouille de chantier, le système doit être rempli au
tiers avec de l'eau. Remblayer progressivement
par couches successives de 30 cm avec du gra-
vier rond de taille max. 8/16 jusqu'au bord supé-
rieur de la cuve et compacté.
Aucun matériau de remblai ne doit alors entrer
dans le système. Les différentes couches succes-
sives doivent être bien compactées (compacteur
manuel). Il faut éviter d'endommager le système
lors du compactage. N'utiliser en aucun cas de
machines à compacter. Le remblai latéral doit
avoir une largeur minimale de 500 mm.
5.6

Terrain en pente, talus, etc.

Si le système est installé à proximité immédiate
(< 5 m) d'une pente, d'un monticule de terre ou
d'un talus, (déclivité sup. à 5°), issu d'un calcul
de résistance statique pour contenir la poussée
du terrain. Le mur devra être plus large d'au
moins 500 mm de toutes les directions de la
cuve et avec un éloignement minimal d'au moins
1000 mm du système.
5.7 Nappe phréatique et sols cohésifs (imperméables à l'eau) (sols argileux par ex.)
Les parties hachurées dans le dessin ci-contre in-
diquent la profondeur d'immersion autorisée.
En cas de présence d'eau de nappe phréatique ou
d'eau de ruissellement même occasionnellement,
l'eau devra impérativement être drainée et éva-
cuée.
Si nécessaire, reliez le tuyau de drainage à un
tuyau vertical DN 300 équipé d'une pompe de re-
levage, qui évacuera l'eau. Vérifier régulièrement
le bon fonctionnement de cette pompe
Respecter impérativement les recouvrements suivants :
5 Installation et montage
Passage piétons: 300 – 600 mm
Passage véhicules: Min. 400 mm
46 / 76
