Instalación y montaje
5.1 Base de la excavación
Antes de la instalación, es imprescindible tener claros los siguientes puntos:
• La adecuación del suelo a las necesidades técnicas
• Niveles freáticos máximos de aguas subterráneas o capacidad de infiltración del subsuelo.
Debe realizarse un estudio geotécnico del suelo para determinar las condiciones físicas del mismo.
5.2 Excavación
Para garantizar un espacio de trabajo suficiente, el área de la base de la excavación debe superar unas
dimensiones en planta de > 500 mm por cada lado. La distancia a las estructuras fijas debe ser de al
menos 1000 mm.
A partir de una profundidad de excavación de > 1250 mm, es preciso prever una inclinación con el ángulo
β, según se indica en la siguiente tabla. La base de la excavación debe ser horizontal, estar nivelada y
garantizar una capacidad de carga suficiente.
Suelo no cohesivo, suelo cohesivo blando
Suelo cohesivo rígido o semisólido
Roca
La profundidad de la excavación debe calcularse de modo que no se supere la cobertura de tierra máxima
(como máximo 1200 mm por encima del borde superior del depósito).
Atención: En caso de que deba ser transitable, se debe respetar un ángulo de inclinación de máximo 50°.
Como base se debe disponer de una capa compactada de gravilla redonda (tamaño máx. 8/16 mm,
grosor 150 mm).
5.3 Tuberías de conexión
El EcoLoop SP de GRAF debe instalarse en posición horizontal, sin que reciba impactos, en la fosa de
excavación preparada y conectarse a las tuberías correspondientes. Las tapas colocadas en los conductos
de entrada y salida del sistema sirven como ayuda para el almacenamiento y transporte y deben retirarse
previamente a la instalación. Tanto las tuberías de entrada como las de drenaje deben diseñarse con una
ligera pendiente de un 0,6 %.

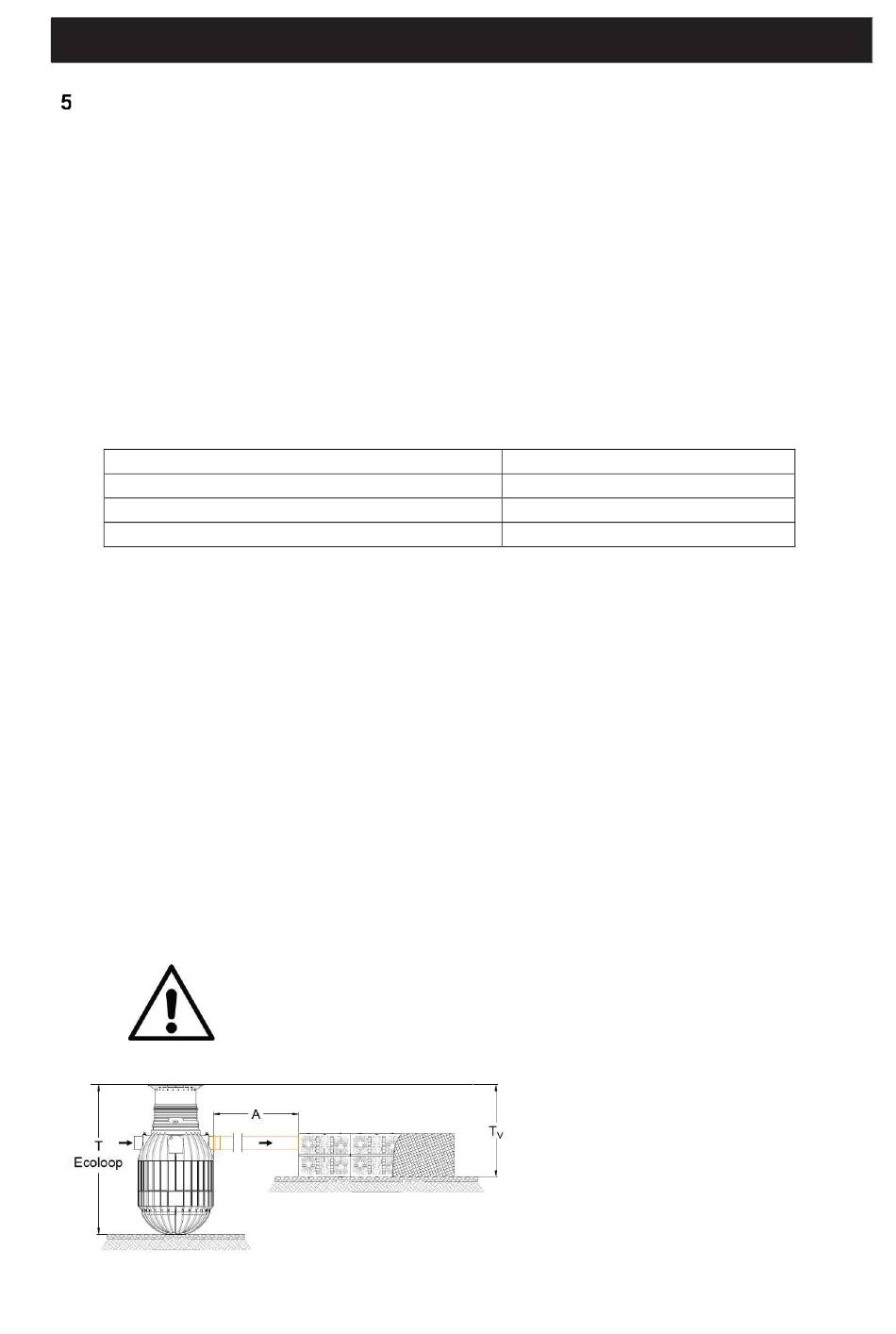

5.4 Distancia a la siguiente infiltración de agua de lluvia
5 Instalación y montaje
Tipo de suelo
Asegúrese de que ningún líquido lixiviado entre en la excavación del sis-
tema EcoLoop SP. La distancia A que se ha de mantener es la diferencia
entre la profundidad de instalación del sistema EcoLoop SP y el sistema
de infiltración, multiplicada por 1,5. Sin embargo, la distancia mínima entre
el EcoLoop SP y el sistema de infiltración no debe ser inferior a 2 m.
Ángulo de inclinación β en °
A = 1,5 x ( T
Siendo:
A: Distancia entre el sistema de infiltración y
el depósito soterrado
T : Profundidad de instalación del sistema Eco-
EcoLoop
Loop SP
T : Profundidad de instalación del sistema de
V
infiltración
63 / 76
≤ 45°
≤ 60°
≤ 80°
– T ) ≥ 2 m
EcoLoop V
