Installation et montage

5.1 Préparation de la fouille
Pour garantir un espace de travail suffisant et pour permettre la mise en place du regard VS-Control Ex-
terne, la surface de base de la fouille doit laisser place à un espace d'au moins 300mm de part et d'autre
du regard. Si nécessaire, créer un angle de talutage. Le fond de fouille doit être horizontal et plan, et as-
surer une portance suffisante. La profondeur de la fouille doit être dimensionnée de manière à ne pas
dépasser la profondeur d'installation maximale jusqu'au fond du regard. Pour réaliser un soubassement
stable, on applique une couche de graviers ronds (granulométrie 8/16 ou approchant) d'une épaisseur
d'au moins 100 mm.
Important : Pour une utilisation de l'installation toute l'année, l'entrée d'eau doit être hors gel.
5.2

Ajustement du regard VS-Control Externe

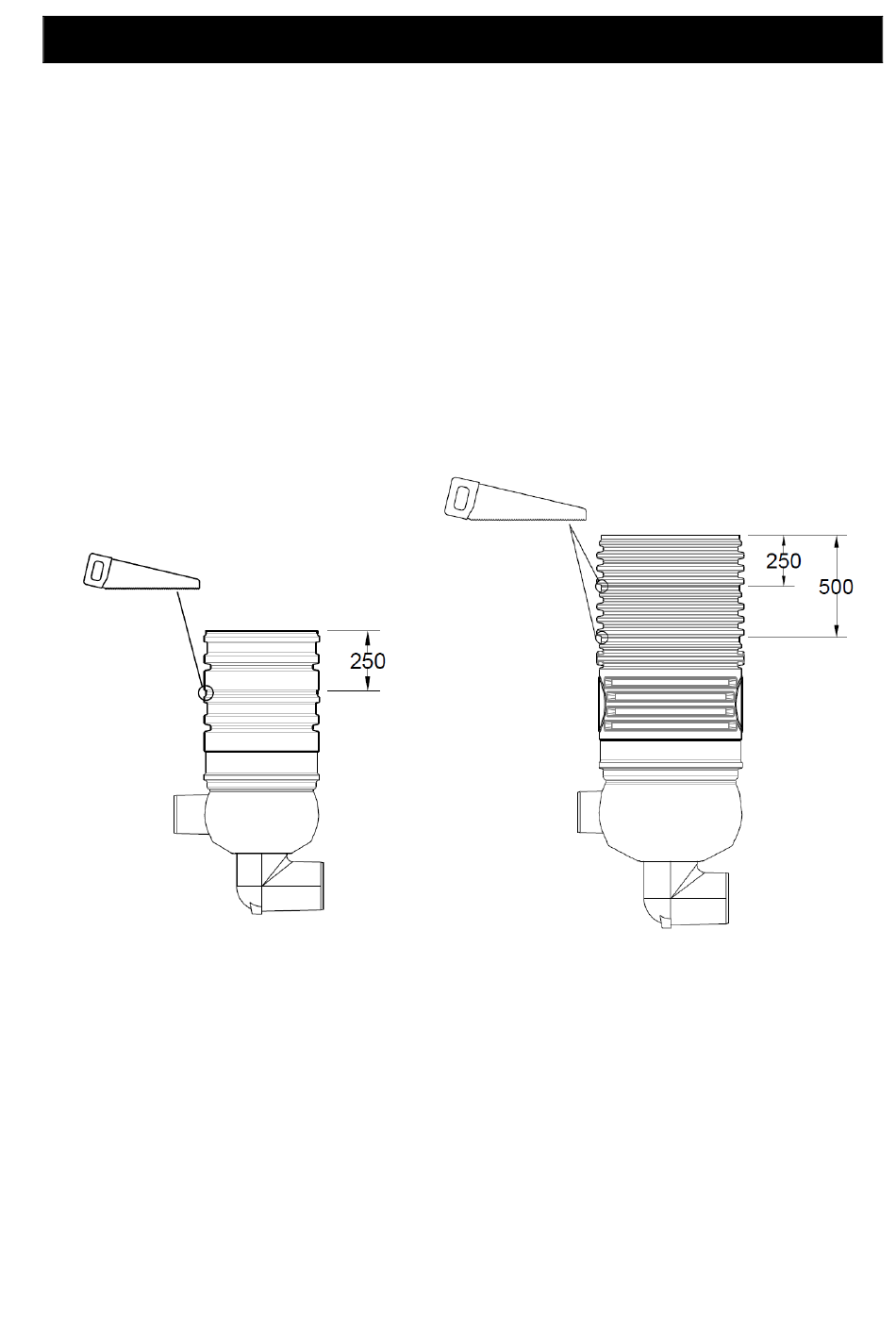

Regard VS-Control Externe S
Le regard VS-Control Externe est ajustable suivant la profondeur de l'installation.
Important : Les longueurs d'ajustement indiquées tiennent compte de la position de la gorge de mise en
place du joint profilé. Le regard VS-Control Externe ne peut donc être raccourci uniquement selon les
indications.
5.3

Ajustement des rallonges

5.3.1 Ajustement du regard d'alimentation VS et de la rallonge pour regard VS DN 400

Le regard d'alimentation et la rallonge VS DN400 sont ajustables suivant la profondeur de l'installation.
5. Installation et montage
37 / 56
Regard VS-Control Externe M/L
