5 Einbau und Montage

5.11 Schwerlast-Befahrbarkeit

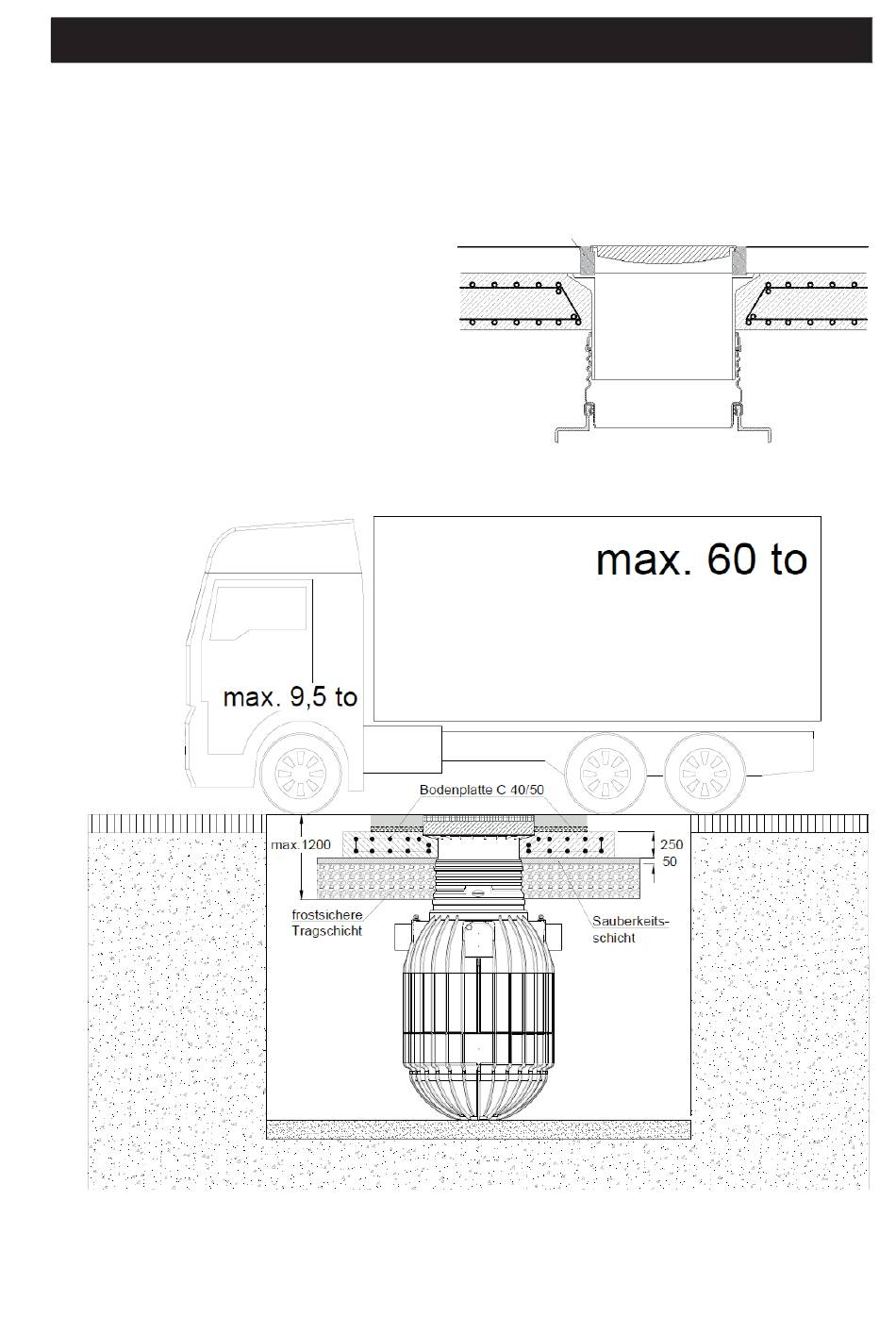

Bei einer Schwerlast-Befahrbarkeit ist eine stati-
sche Lastverteilungsplatte bauseits zu erstellen.
Auf Anfrage sind bei der Otto Graf GmbH hierzu
Bewährungspläne erhältlich.
②
Bei Installation unter Schwerlastbefahrenen Flä-
chen wird das Teleskop ① mit einer Lastvertei-
lungsplatte unterbaut. Abschließend wird die Be-
tonabdeckung ② auf dem Teleskop-Dom-
①
schacht platziert.
Zur Verlängerung des Schachtes steht der Tele-
skop-Domschacht LKW - Abdeckung Klasse D
bauseits zu stellen (max. Nutzlänge 440 mm) -
sowie das Zwischenstück (max. Nutzlänge
300 mm) zur Verfügung.
