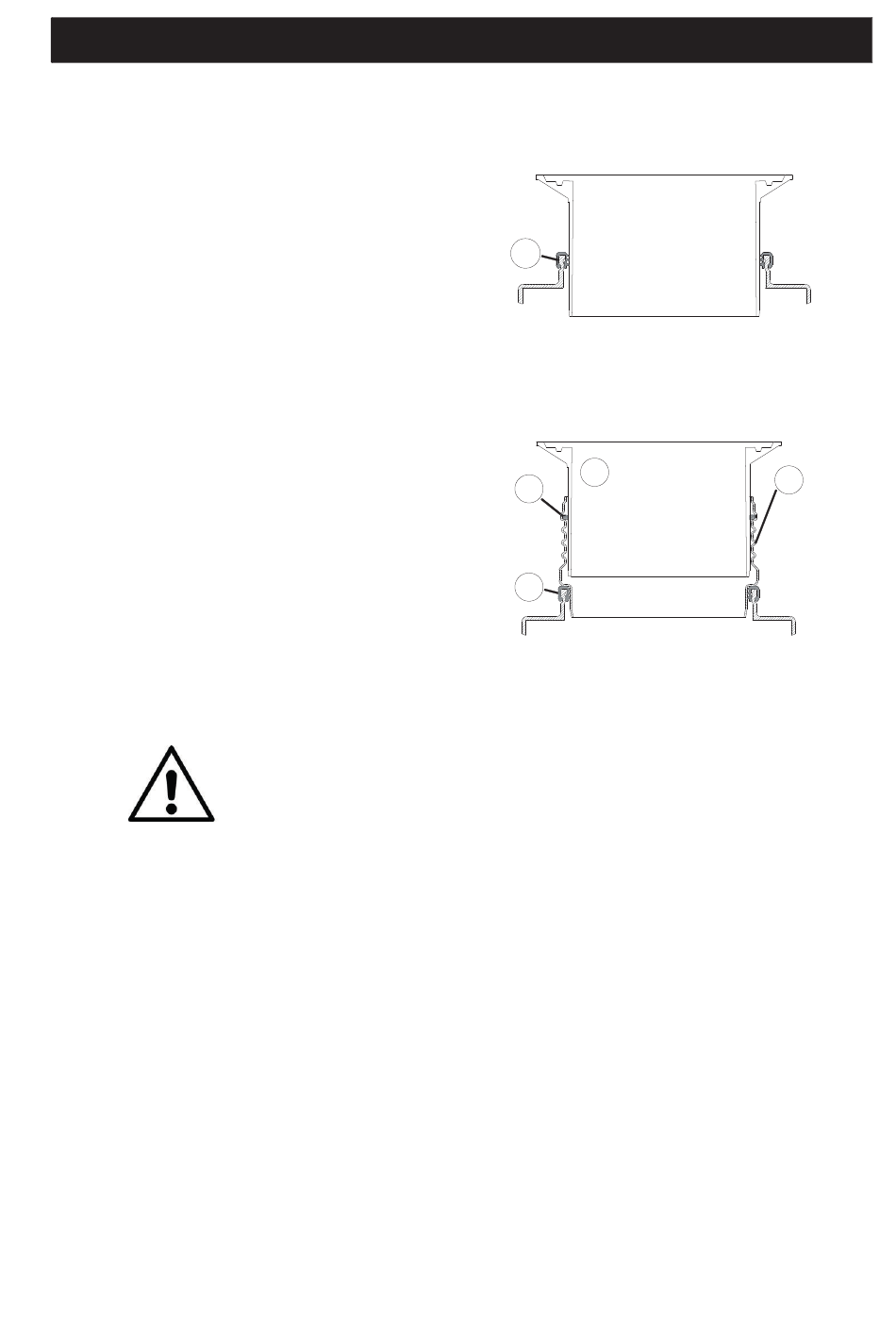

5.8.1 Montage de la rehausse télescopique sur la cuve
La rehausse télescopique permet un ajustement
facile et précis du système par rapport au niveau
du sol.
Placer le joint d'étanchéité ⑤ sur la gorge de l'ou-
verture de la cuve comme indiqué. Enduire géné-
reusement les lèvres du joint (en EPDM) avec de
la graisse blanche, ne pas utiliser de graisse miné-
rale trop agressive) Graisser la rehausse et glisser
la dans la cuve et ajuster la hauteur au niveau du
sol
5.8.2 Montage de la rallonge et de la rehausse télescopique
Placer le joint profilé ⑤sur la gorge de l'ouverture
de la cuve et insérer la rallonge ④ jusqu'à la bu-
tée. Avant d'insérer la rallonge, le joint doit être lu-
brifié avec du savon doux.
Monter le joint ③ dans la rallonge puis insérer la
télescopique télescopique ②.
5 Installation et montage
Vérifiez que les tuyaux de raccordement n'entravent pas le passage de la
rehausse télescopique, raccourcissez les si nécessaire.
48 / 76
5
2
3
5
4
