5.9

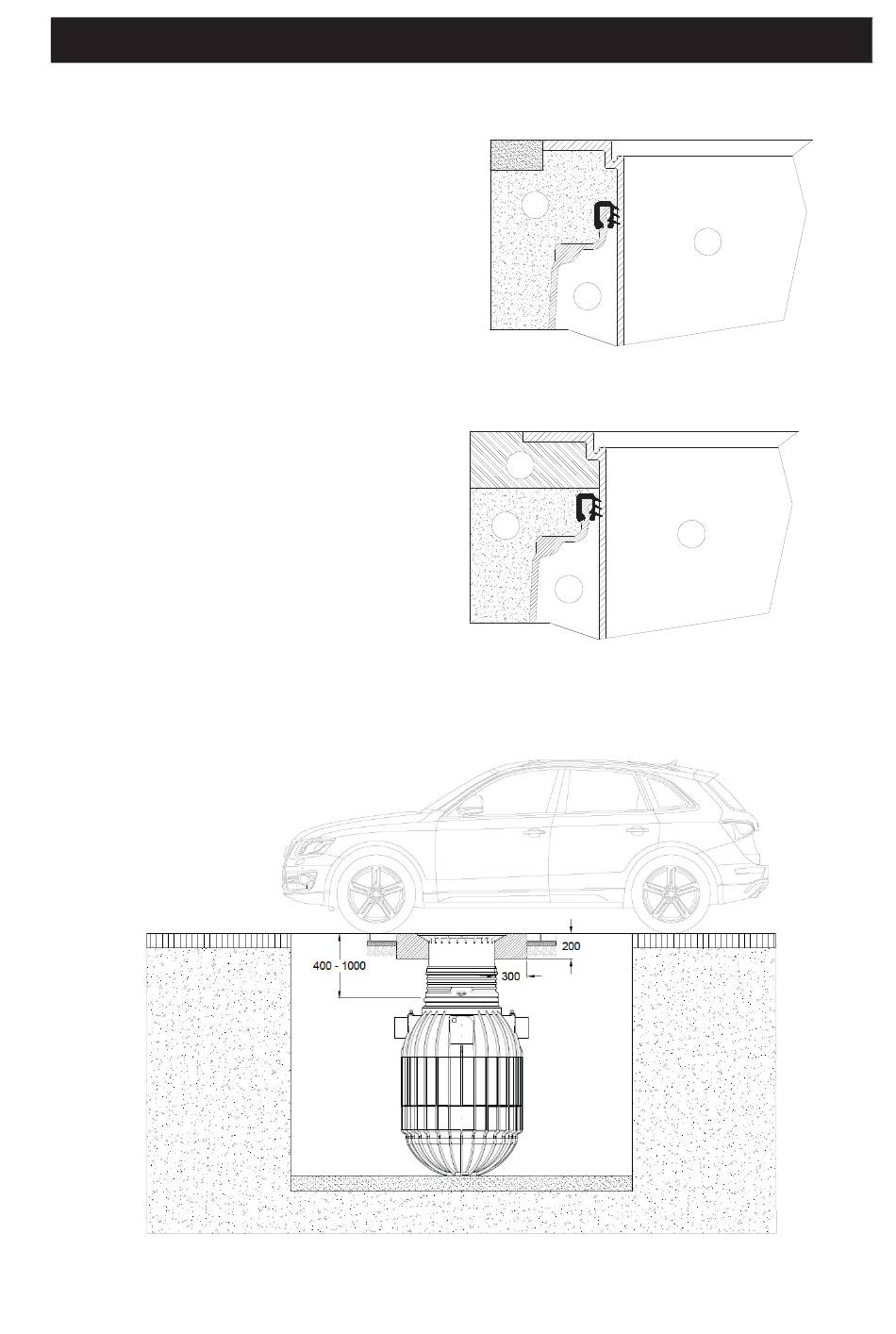

Begehbar

Wichtig: Um das Übertragen von Lasten auf die
Anlage zu verhindern, wird das Teleskop ① lagen-
weise mit Rundkornkies ② (max. Körnung 8/16)
angefüllt und gleichmäßig verdichtet. Dabei ist eine
Beschädigung des Doms ③ bzw. Teleskops zu
vermeiden. Anschließend wird der Deckel aufgese-
tzt und kindersicher verschlossen. Die Versch-
raubung am Deckel ist so fest anzuziehen, dass
sie von einem Kind nicht geöffnet werden kann!

5.10 PKW-Befahrbarkeit

Wird der Schacht unter PKW-befahrenen Flächen
installiert, muss das Teleskop ① (Farbe Anthra-
zit) im Kragenbereich mit Beton ④ (Festigkeits-
klasse C25/30) unterfüttert werden. Die anzufül-
lende Betonschicht muss umlaufend mind. 300
mm breit und ca. 200 mm hoch sein. Zur Verlän-
gerung des Schachtes steht der Teleskop-Dom-
schacht Guss (max. Nutzlänge 440 mm) sowie
das Zwischenstück (max. Nutzlänge 300 mm) zur
Verfügung.
Achtung: Unbedingt die Gussabdeckung verwenden!
5 Einbau und Montage
4
2
13 / 76
