Tabla 2: Nivel de llenado del colector de fangos EcoLoop Saphir
Distancia a Altura del fango
[mm] [mm]
1360 320
1380 300
1400 280
1430 250
1480 200
1530 150

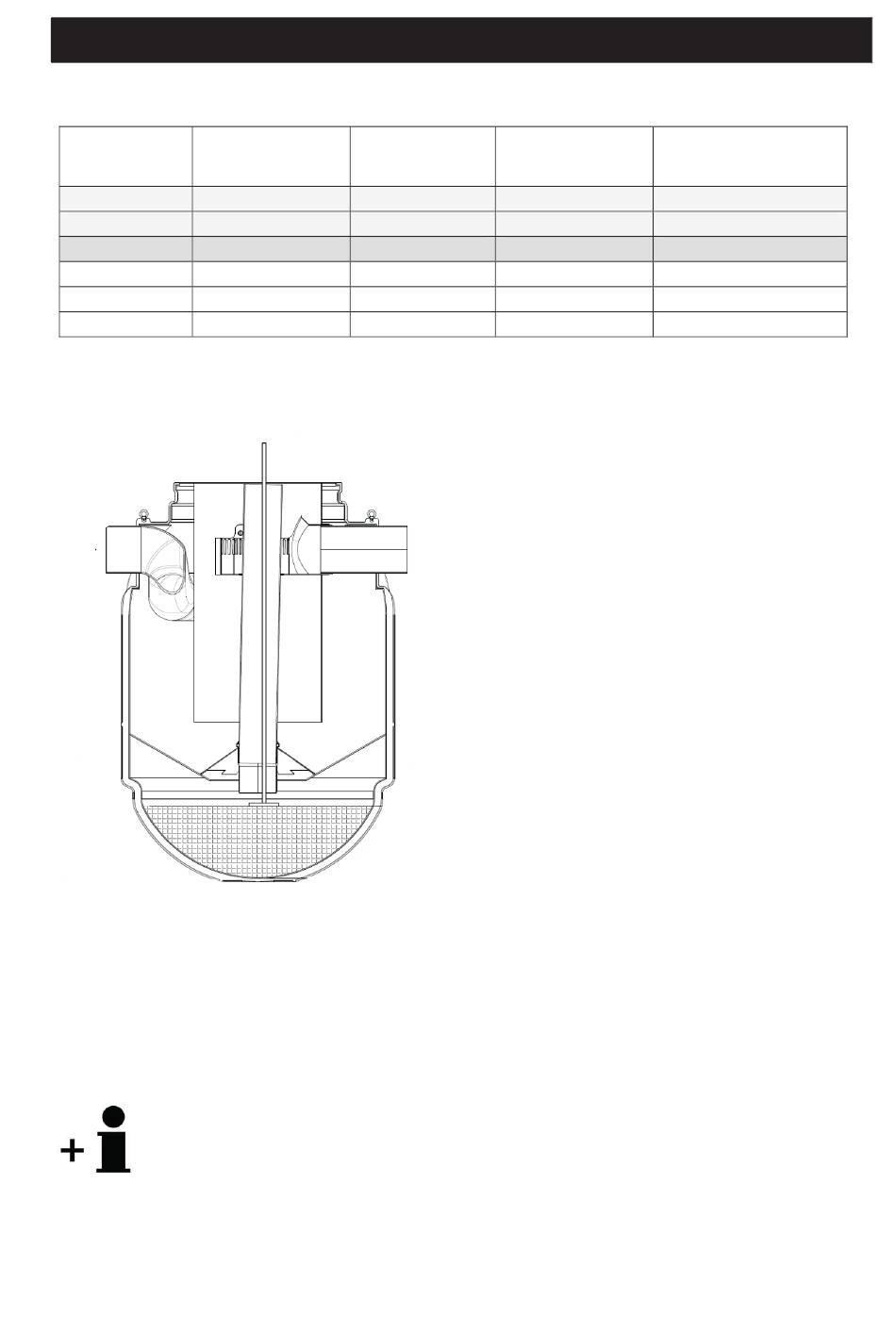

Mida el nivel de fango con una varilla y una placa de inmersión
1. La placa de soporte debe estar unida al indicador de nivel. A continuación, baje el indicador de nivel
con la cinta de medir en el colector de fangos hasta que la placa se apoye en el nivel de fango.
2. Determine la altura desde el nivel de fangos hasta el borde superior del tubo KG (distancia a).
3. El fango debe eliminarse a un nivel del 75 % como máximo (véase Tabla 2).
4. Anote los resultados de las mediciones en el libro de mantenimiento (véase Adjunto).
Nota:
Si el EcoLoop Saphir se instala a demasiada profundidad para que la distancia no pueda
leerse directamente al nivel del borde superior de la tubería, la distancia puede medirse en
un punto fijo, como el punto más alto del terreno. Distancia a = distancia c - distancia b.
6 Inspección y mantenimiento
Nivel de llenado
[%]
100
90
75
65
43
25
70 / 76
Volumen del ¿Necesita
fango miento?
[l]
140 Sí, muy urgente
125 Sí, muy urgente
105 Sí, urgente
90 No urge
60 No
35 No
manteni-
