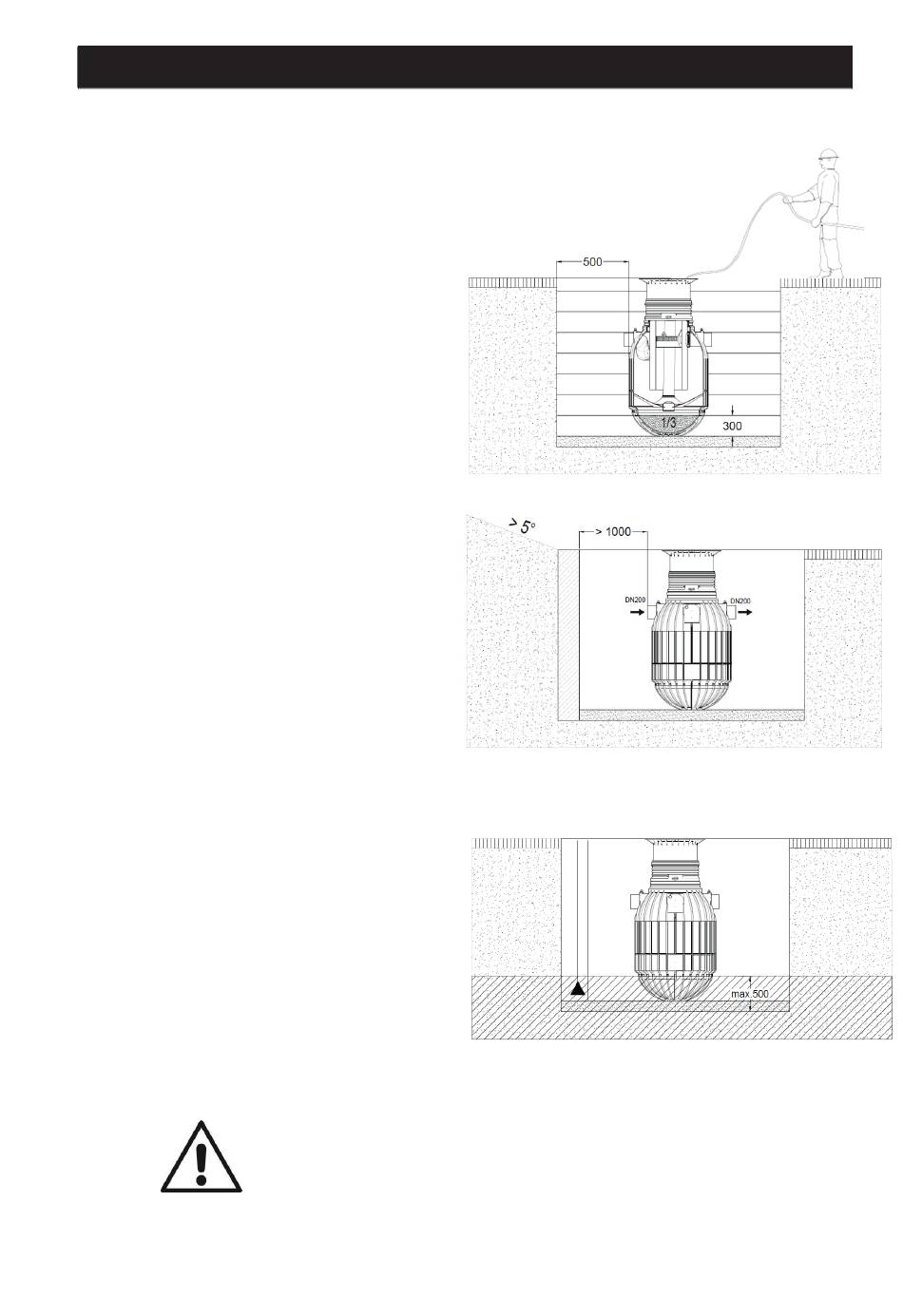

5.5 Verfüllen der Baugrube
Die Anlage ist stoßfrei und mit geeignetem Gerät
in die vorbereitete Baugrube einzubringen.
Vor dem Einbringen des Verfüllmaterials in die
Baugrube wird die Anlage zu 1/3 mit Wasser ge-
füllt. Danach wird das Verfüllmaterial (Rundkorn-
kies max. Körnung 8/16) lagenweise in max. 30
cm Schritten bis Behälteroberkante angefüllt und
verdichtet. Dabei darf kein Verfüllmaterial in die
Anlage gelangen. Die einzelnen Lagen müssen
gut verdichtet werden (Handstampfer). Beim Ver-
dichten ist eine Beschädigung der Anlage zu ver-
meiden. Es dürfen auf keinen Fall mechanische
Verdichtungsmaschinen eingesetzt werden. Die
seitliche Verfüllung muss mind. 500 mm breit sein.
5.6 Hanglage, Böschung etc.
Beim Einbau der Anlage in unmittelbarer Nähe
(< 5 m) eines Hanges, Erdhügels oder einer Bö-
schung (größer 5°) muss eine statisch berech-
nete Stützmauer zur Aufnahme des Erddrucks
errichtet werden. Die Mauer muss die Anlagen-
maße um mind. 500 mm in alle Richtungen über-
ragen und einen Mindestabstand von 1000 mm
zur Anlage haben.
5.7 Grundwasser und bindige (wasserundurchlässige) Böden (z. B. Lehmboden)
Die Anlage darf nur bis zu der in der nebenstehen-
den Zeichnung, angegebenen spezifischen Höhe
in Grund-/Schichtenwasser eingebaut werden.
Ist zu erwarten, dass Grund-/Schichtenwasser
auch nur gelegentlich höher auftritt, ist dieses
durch eine Drainage abzuleiten.
Ggf. muss die Drainageleitung in einem senkrecht
eingebauten DN 300 Rohr enden, in dem eine
Tauchdruckpumpe eingelassen ist, die das über-
schüssige Wasser abpumpt. Die Pumpe ist regel-
mäßig zu überprüfen.
Folgende Erdüberdeckungen sind einzuhalten:
5 Einbau und Montage
Begehbar: 300 – 600 mm
Befahrene Flächen: Mind. 400 mm
10 / 76
