SCHEMI

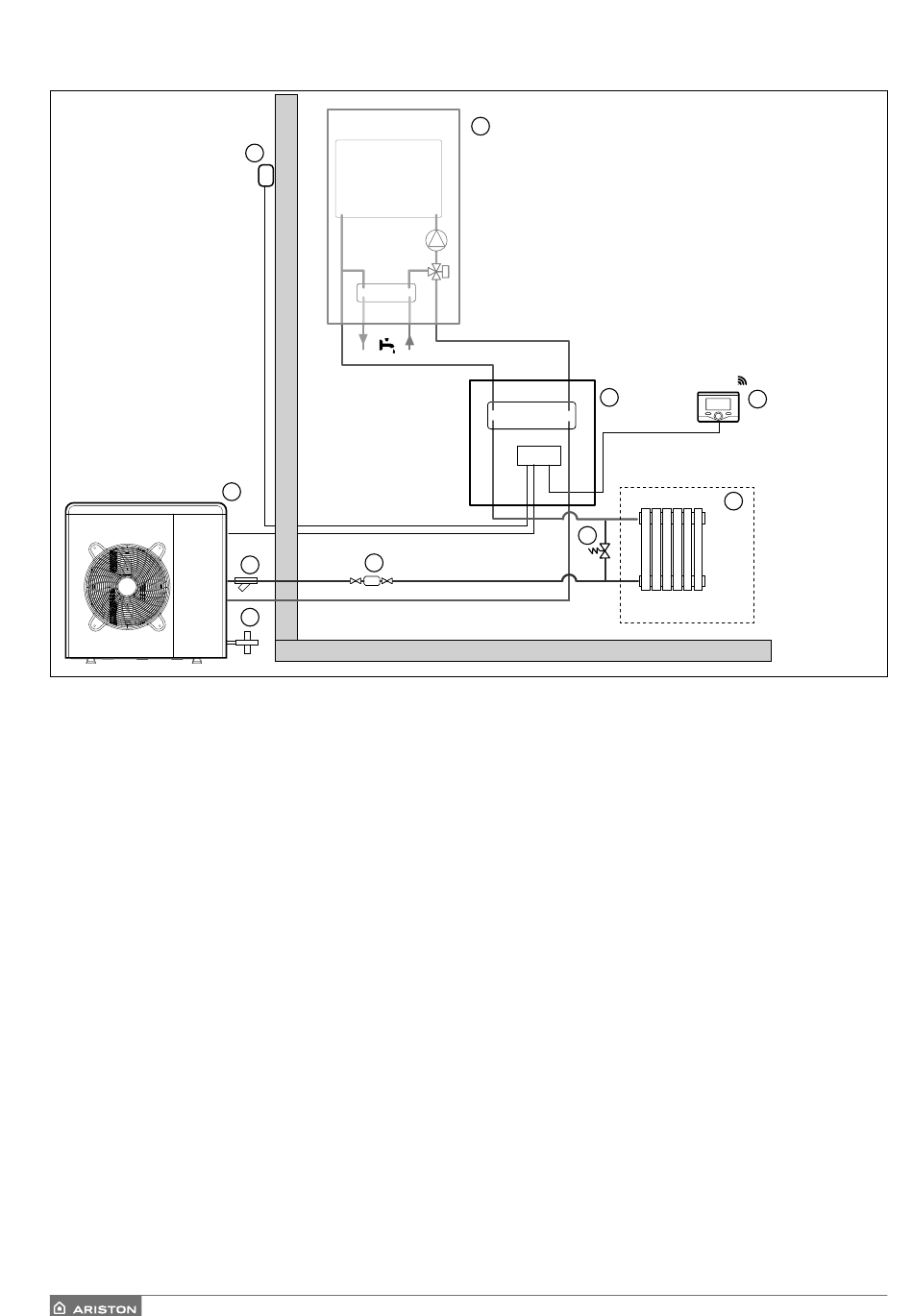

SCHEMA CON UNICO IMPIANTO PER RISCALDAMENTO
NOTA: Installazioni con Impianto a Pavimento
Nelle installazioni con impianto a pavimento, prevedere l'impiego di un dispositivo di sicurezza sul circuito di mandata riscaldamento
secondo le indicazioni del DTU 65.11. Per la connessione elettrica del termostato vedere il paragrafo "Connessioni Elettriche".
In caso di temperatura di mandata troppo elevata, il sistema si arresterà sia in modalità di funzionamento sanitaria che riscaldamento
e sul dispositivo di controllo remoto apparirà il codice errore 936 "Termostato pavimento aperto". Il sistema ripartirà alla chiusura del
termostato a riarmo manuale.
8 /
3
2
10
7
8
Legenda:
9
1. Modulo Ibrido
2. Unità esterna
3. Sonda esterna
4. By-pass
5. Zona riscaldamento alta temperatura
6. Controllo Remoto Sensys e Sensys Net
7. Filtro
8. Cartuccia antigelo
9. Caldaia mista
10. Filtro defangatore
1
4
6
5
