NIMBUS M NET
MANUALE D'USO PER L'UTENTE
USER MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NIMBUS M NET and is the answer not in the manual?

Questions and answers

Related Manuals for Ariston NIMBUS M NET

Summary of Contents for Ariston NIMBUS M NET

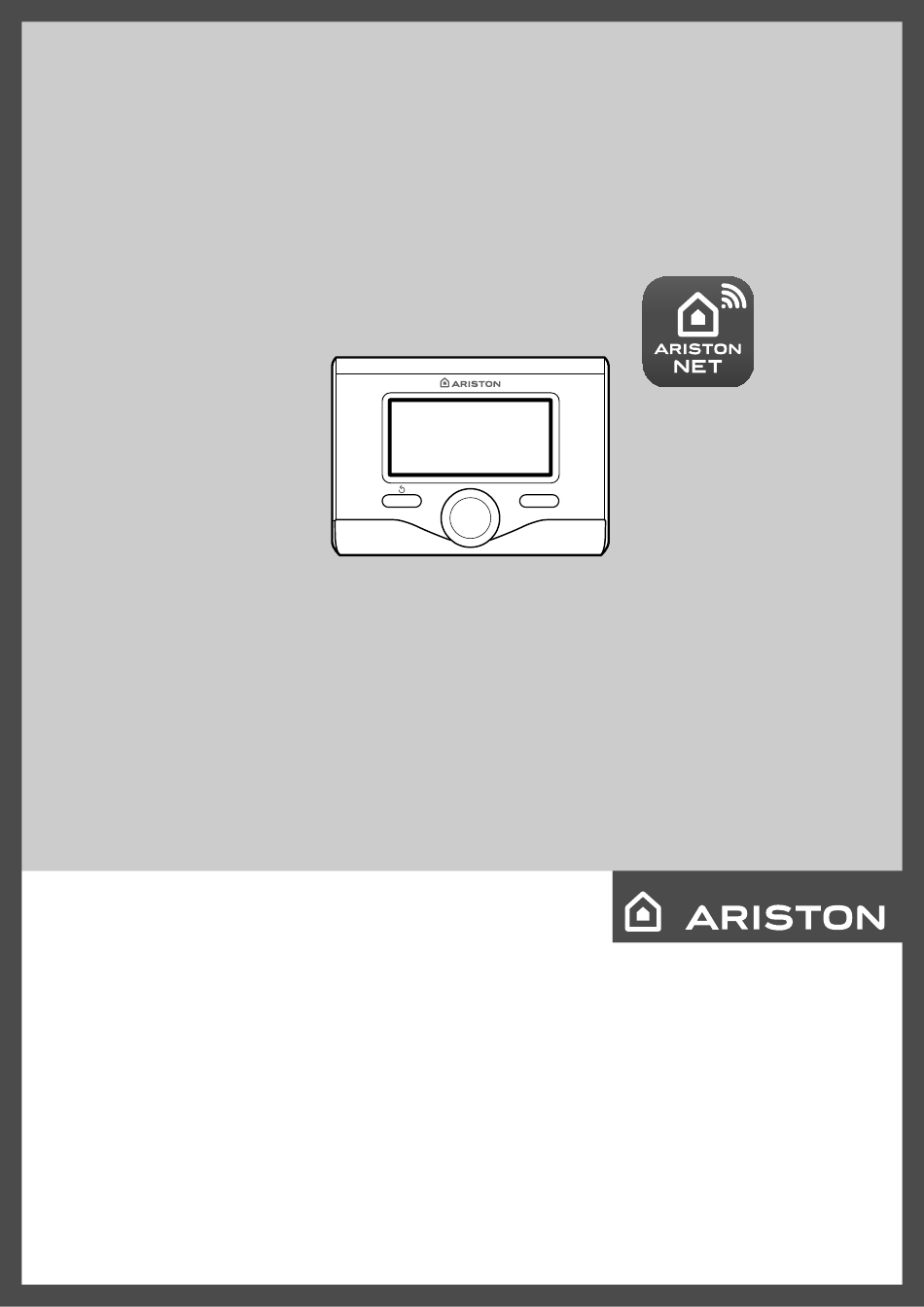

  • Page 1 NIMBUS M NET MANUALE D’USO PER L’UTENTE USER MANUAL...

  • Page 2: Table Of Contents

    Questo manuale è stato redatto con l’intenzione di infor- marvi sull’installazione, sull’utilizzo e sulla manutenzione del sistema ARISTON al fi ne di permettervi di utilizzarne al meglio tutte le funzioni. Conservate questo libretto per tutte le possibili informa- zioni necessarie sul prodotto in seguito alla sua prima ins- tallazione.

  • Page 3: Norme Di Sicurezza

    NORME DI SICUREZZA Il presente libretto costituisce parte integrante ed es- senziale del prodotto. Esso deve essere conservato con cura e deve seguire Legenda simboli: il sistema NIMBUS M in caso di sua cessione ad altro Il mancato rispetto dell’avvertenza comporta rischio di proprietario o in caso di trasferimento dell’installazione.

  • Page 4: Generalità

    Generalità Riempimento L’interfaccia di sistema Sensys vi consente una semplice Controllare periodicamente la pressione dell’acqua sul ed effi cace gestione della termoregolazione degli am- manometro e verifi care, in condizione di impianto freddo, bienti ed il controllo dell’acqua calda sanitaria. che questa abbia un valore tra 0,5 e 1,5 bar.

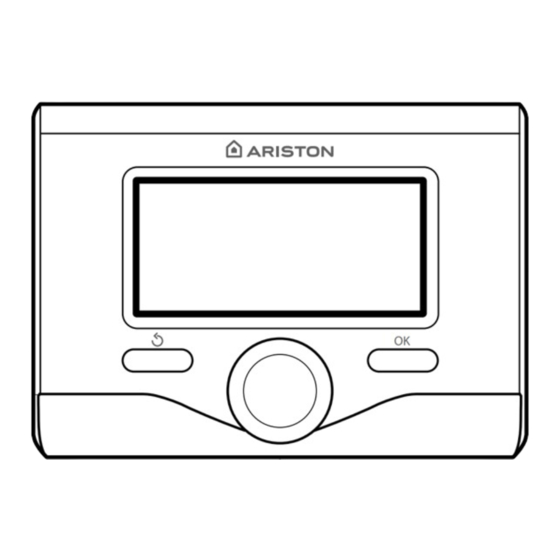

  • Page 5: Interfaccia Di Sistema

    Oppure ci chiami al’800 300 633. Il nostro Servizio Clienti Aggiornamento del software in corso è a sua disposizione 7 giorni su 7 (dalle 8 alle 20) * Verifi care la disponibilità del servizio Ariston NET nel vostro paese con il vostro rivenditore di fi ducia. IT / 5...
  • Page 6 La schermata princiaple dell’interfaccia di sistema è personaliz- zabile. Nella schermata principale, è possibile controllare l’ora, la data, la modalità di funzionamento, le temperature impostate o rilevate, la programmazione oraria, le fonti energetiche attive. Per accedere alle impostazioni del display premere il tasto OK. Ruotare la manopola e selezionare: - Menu completo Premere il tasto OK.

  • Page 7: Modalirà Di Funzionamento Riscaldamento/Raff Rescamento

    MODALITÀ DI FUNZIONAMENTO RISCALDAMENTO O RAFFRESCAMENTO (ove presente) Premere il tasto OK, il display visualizza: - Programmato / Manuale - Estate / Inverno / Raff rescamento /Off - Menu completo Ruotare la manopola e selezionare: - Estate / Inverno / Raff rescamento (ove presente) / OFF Premere il tasto OK.

  • Page 8: Impostazione Acqua Calda Riscaldamento

    IMPOSTAZIONE ACQUA CALDA RISCALDAMENTO PROGRAMMAZIONE ORARIA RISCALDAMENTO O RAFFRESCAMENTO (ove presente) Per accedere alle impostazioni riscaldamento, premere il tasto OK. Ruotare la manopola e selezionare: La programmazione oraria permette di riscaldare o raff rescare - Menu completo l’ambiente secondo le proprie esigenze. Premere il tasto OK.
  • Page 9 Premere il tasto OK per confermare. Ruotare la manopola e selezionare: - Giorni rimanenti nell’eventualità di giorni non ancora programmati ripetere le operazioni precedentemente descritte Ruotare la manopola e selezionare: - Modifi ca per modifi care eventuali periodi precedentemente program- mati Ruotare la manopola e selezionare: - Esci...

  • Page 10: Funzionamento Modalità Manuale In Riscaldamento/Raff Rescamento

    FUNZIONAMENTO MODALITÀ MANUALE RISCALDA- MENTO O RAFFRESCAMENTO (ove presente) La modalità manuale disattiva la programmazione oraria di riscal- damento o raff rescamento. Il funzionamento manuale permette di mantenere il riscaldamento o raff rescamento in continuo. Per selezionare il funzionamento del riscaldamento o raff resca- mento in modalità...

  • Page 11: Funzioni Extra

    800 300 633. Il Servizio Clienti è attivo 7 giorni su 7 (dalle 8 alle 20) * Verifi care la disponibilità del servizio Ariston NET nel vostro paese con il vostro rivenditore di fi ducia.

  • Page 12: Lista Errori Unità Interna

    LISTA ERRORI UNITÀ INTERNA ERRORE DESCRIZIONE RISOLUZIONE - Attivazione della termoregolazione basata sulla sonda esterna. Sonda Esterna Difettosa - Sonda esterna non connessa o danneggiata. Sovraccarico alimentazione bus Sonda Mandata Z1 Difettosa Sonda Mandata Z2 Difettosa Sonda Mandata Z3 Difettosa Sonda Ritorno Z1 Difettosa Sonda Ritorno Z2 Difettosa Sonda Ritorno Z3 Difettosa...

  • Page 13: Lista Errori Unità Esterna

    (*) Sovraccarico alimentazione BUS E’ possibile il verifi carsi di un errore di sovraccarico alimentazio- ne BUS, dovuto alla connessione di tre o più dispositivi presenti nel sistema installato. I dispositivi che possono sovralimentare la microswitch rete BUS sono: Modulo Multizona Gruppo pompa solare Modulo per la produzione istantanea di acqua calda sanitaria Per evitare il rischio di sovraccarico alimentazione BUS, è...

  • Page 14: Funzione Antigelo

    Funzione antigelo dell’unità esterna ATTENZIONE La funzione antigelo funziona correttamente se : Il circolatore primario dell’unità esterna parte alla minima • La pressione dell’impianto è compresa tra 0.6 e 3 bar velocità quando la temperatura di ritorno dell’acqua (EWT) • Il sistema è alimentato elettricamente misurata dal sensore è...
  • Page 15 Wizard tme programming ............22 Manual mode operation heating or cooling ...... 23 Ariston is pleased to off er to you a warranty of 2 years Domestic hot water settings ........... 23 from the commissioning of your NIMBUS M system.
  • Page 16 SAFETY REGULATIONS This manual constitutes an integral and essential part of the product. It must be kept with care and must follow the system in case of NIMBUS M is Key to symbols: transferred to another owner, or in the case of the instal- Failure to comply with this warning implies the risk of lation will be transferred.
  • Page 17 Filling of the system Overview The Sensys system interface enables you to easily and eff ec- Check regularly the water pressure on the gauge and ve- tively manage the temperature regulation of the rooms and rify, in cold condition system, that the value is between 0.5 control the domestic hot water.
  • Page 18 BOOST mode stic heating or cooling and water system. Silent mode Ariston Net allows you to start, stop and check the tempe- Special function rature of domestic heating or cooling and water anytime, anywhere from a smartphone or PC. It allows you to con- Dehumidifi...
  • Page 19 The main page of the system interface can be customised. From the main page it is possible to check the time, date, opera- ting mode, set or detected temperatures, hourly time schedule, the active energy sources and reduction of CO emissions (whe- re present).
  • Page 20 OPERATING MODES HEATING OR COOLING (where present) Press OK: the display visualises: - Time program / Manual - Summer / Winter / Cooling / Off - Complete menu Turn the knob and select: - Summer / Winter / Off Press the OK button. Turn the knob and select: ) SUMMER production of domestic hot water, heating excluded.
  • Page 21 HEATING HOT WATER SETTING Repeat the above procedure to set the fl ow temperature for the other zones, if applicable. To access the heating settings, press the OK button. Turn the knob and select: Press the back button “ “ twice - Complete menu Press the OK button.
  • Page 22 - Days remaining if there are any days which have not yet been programmed, then repeat the steps described above. Turn the knob and select: - Modify to change any previously programmed periods Turn the knob and select: - Exit to exit schedule programming.
  • Page 23 MANUAL MODE OPERATION HEATING OR COOLING (where present) Manual mode disables heating/cooling schedule programming. Manual operation allows the heating/cooling function to be kept on constantly. To select manual heating/cooling, press OK and turn the knob to select: - Time program / Manual Press the OK button.
  • Page 24 ADDITIONAL FUNCTIONS Turn the knob and select: PTo set the programme for one of the additional functions, press - SPECIAL FUNCTIONS (where present) Turn the knob and select: This function limits the power of the heat pump system to reduce - Complete menu the noise.
  • Page 25 INTERNAL UNIT ERROR LIST ERROR DESCRIPTION TROUBLESHOOTING Activation of thermoregulation based on outdoor sensor and outdoor Outdoor Sensor Damaged sensor not connected or damaged Bus supply overload Zone1 Send Probe Damaged Zone2 Send Probe Damaged Zone3 Send Probe Damaged (N/A) Zone1 Return Probe Damaged Zone2 Return Probe Damaged Zone3 Return Probe Damaged (N/A)
  • Page 26 (*) BUS power supply overload A BUS power supply overload error may occur due to the connection of three or more devices within the installed system. Devices which may overload the BUS network in- microswitch clude: - Multizone module - Solar pump assembly - Module for instant production of domestic hot water To avoid overloading the BUS power supply, set micros- witch 1 on one of the P.C.B.s inside the equipment con-...
  • Page 27 Antifreeze function of the external unit ATTENTION The main circulator of the external unit starts at the Anti-freeze function works properly only if: minimum speed when the measured temperature by · System pressure is included between 0.6 and 3 bar the return water temperature (EWT) sensor is below 7°C ·...
  • Page 28 Ariston Thermo SpA Viale Aristide Merloni, 45 60044 Fabriano (AN) Italy Telefono 0732 6011 Fax 0732 602331 info.it@aristonthermo.com...
