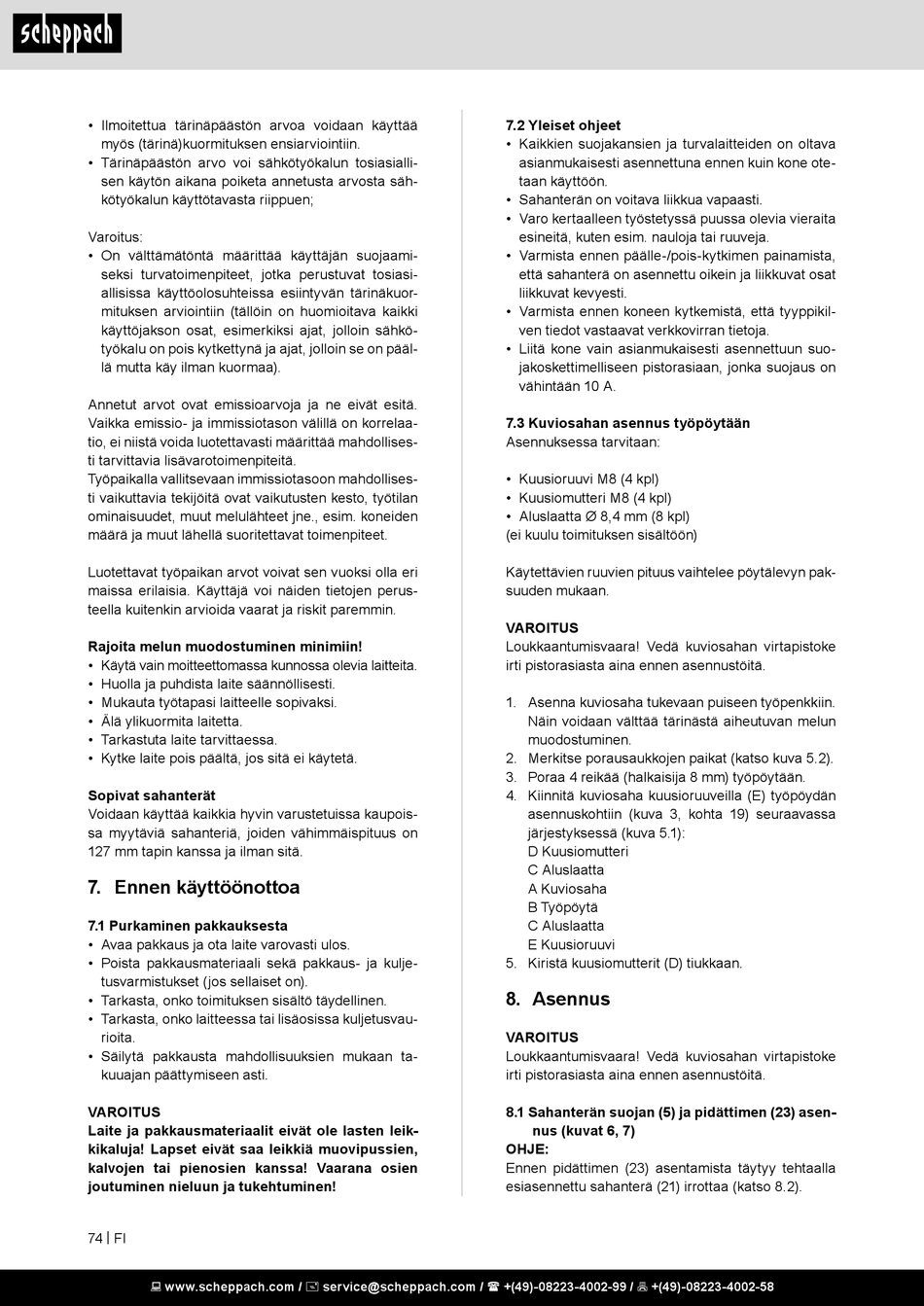

• Ilmoitettua tärinäpäästön arvoa voidaan käyttää
myös (tärinä)kuormituksen ensiarviointiin.
• Tärinäpäästön arvo voi sähkötyökalun tosiasialli-
sen käytön aikana poiketa annetusta arvosta säh-
kötyökalun käyttötavasta riippuen;
Varoitus:
• On välttämätöntä määrittää käyttäjän suojaami-
seksi turvatoimenpiteet, jotka perustuvat tosiasi-
allisissa käyttöolosuhteissa esiintyvän tärinäkuor-
mituksen arviointiin (tällöin on huomioitava kaikki
käyttöjakson osat, esimerkiksi ajat, jolloin sähkö-
työkalu on pois kytkettynä ja ajat, jolloin se on pääl-
lä mutta käy ilman kuormaa).
Annetut arvot ovat emissioarvoja ja ne eivät esitä.
Vaikka emissio- ja immissiotason välillä on korrelaa-
tio, ei niistä voida luotettavasti määrittää mahdollises-
ti tarvittavia lisävarotoimenpiteitä.
Työpaikalla vallitsevaan immissiotasoon mahdollises-
ti vaikuttavia tekijöitä ovat vaikutusten kesto, työtilan
ominaisuudet, muut melulähteet jne., esim. koneiden
määrä ja muut lähellä suoritettavat toimenpiteet.
Luotettavat työpaikan arvot voivat sen vuoksi olla eri
maissa erilaisia. Käyttäjä voi näiden tietojen perus-
teella kuitenkin arvioida vaarat ja riskit paremmin.
Rajoita melun muodostuminen minimiin!
• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
• Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
Sopivat sahanterät
Voidaan käyttää kaikkia hyvin varustetuissa kaupois-
sa myytäviä sahanteriä, joiden vähimmäispituus on
127 mm tapin kanssa ja ilman sitä.
7. Ennen käyttöönottoa
7.1 Purkaminen pakkauksesta
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kulje-
tusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau-
rioita.
• Säilytä pakkausta mahdollisuuksien mukaan ta-
kuuajan päättymiseen asti.
VAROITUS
Laite ja pakkausmateriaalit eivät ole lasten leik-
kikaluja! Lapset eivät saa leikkiä muovipussien,
kalvojen tai pienosien kanssa! Vaarana osien
joutuminen nieluun ja tukehtuminen!
74 | FI
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
7.2 Yleiset ohjeet
• Kaikkien suojakansien ja turvalaitteiden on oltava
asianmukaisesti asennettuna ennen kuin kone ote-
taan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista,
että sahanterä on asennettu oikein ja liikkuvat osat
liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
• Liitä kone vain asianmukaisesti asennettuun suo-
jakoskettimelliseen pistorasiaan, jonka suojaus on
vähintään 10 A.
7.3 Kuviosahan asennus työpöytään
Asennuksessa tarvitaan:
• Kuusioruuvi M8 (4 kpl)
• Kuusiomutteri M8 (4 kpl)
• Aluslaatta Ø 8,4 mm (8 kpl)
(ei kuulu toimituksen sisältöön)
Käytettävien ruuvien pituus vaihtelee pöytälevyn pak-
suuden mukaan.
VAROITUS
Loukkaantumisvaara! Vedä kuviosahan virtapistoke
irti pistorasiasta aina ennen asennustöitä.
1. Asenna kuviosaha tukevaan puiseen työpenkkiin.
Näin voidaan välttää tärinästä aiheutuvan melun
muodostuminen.
2. Merkitse porausaukkojen paikat (katso kuva 5.2).
3. Poraa 4 reikää (halkaisija 8 mm) työpöytään.
4. Kiinnitä kuviosaha kuusioruuveilla (E) työpöydän
asennuskohtiin (kuva 3, kohta 19) seuraavassa
järjestyksessä (kuva 5.1):
D Kuusiomutteri
C Aluslaatta
A Kuviosaha
B Työpöytä
C Aluslaatta
E Kuusioruuvi
5. Kiristä kuusiomutterit (D) tiukkaan.

8. Asennus

VAROITUS
Loukkaantumisvaara! Vedä kuviosahan virtapistoke
irti pistorasiasta aina ennen asennustöitä.
8.1 Sahanterän suojan (5) ja pidättimen (23) asen-
nus (kuvat 6, 7)
OHJE:
Ennen pidättimen (23) asentamista täytyy tehtaalla
esiasennettu sahanterä (21) irrottaa (katso 8.2).
