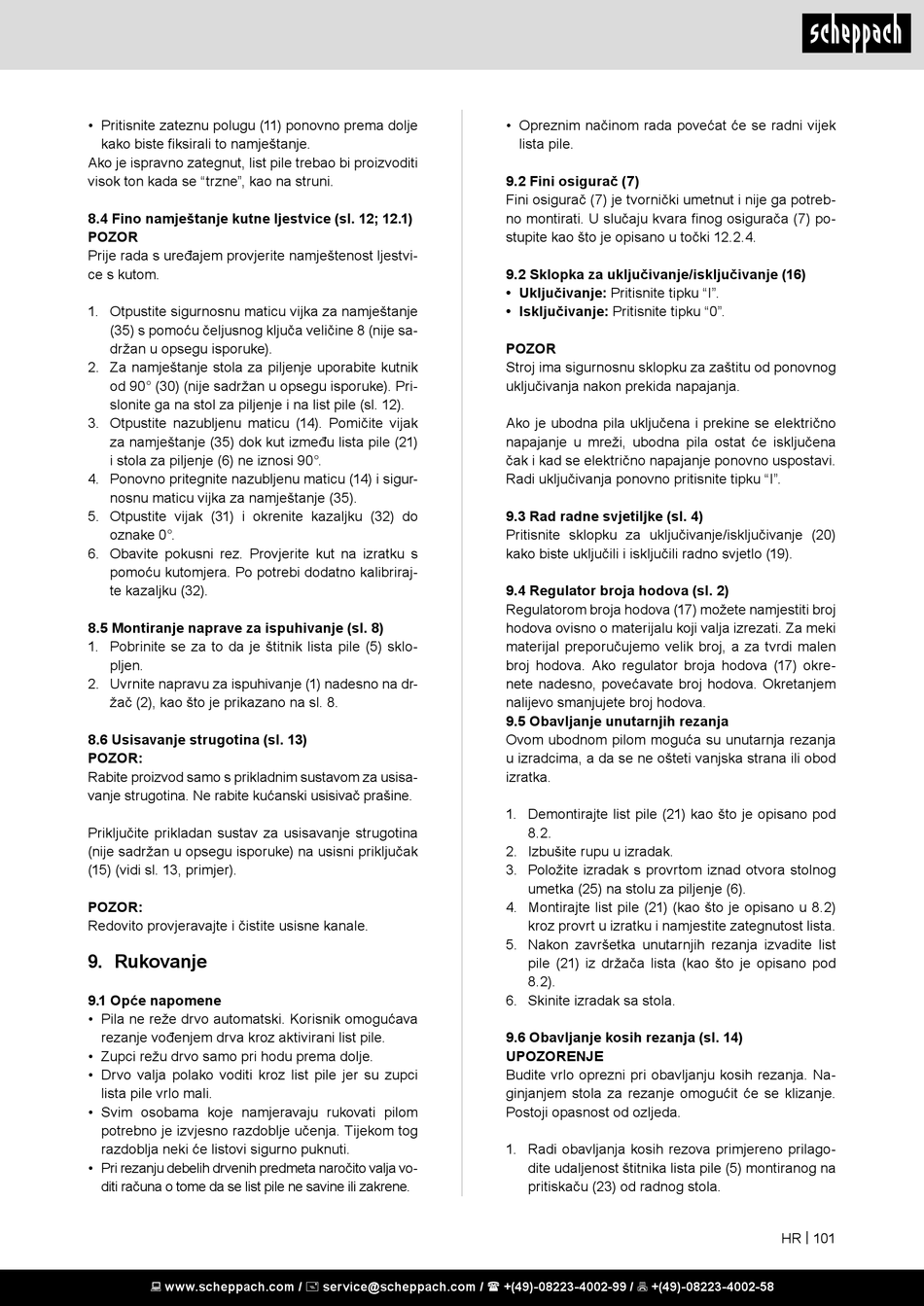

• Pritisnite zateznu polugu (11) ponovno prema dolje
kako biste fiksirali to namještanje.
Ako je ispravno zategnut, list pile trebao bi proizvoditi
visok ton kada se "trzne", kao na struni.
8.4 Fino namještanje kutne ljestvice (sl. 12; 12.1)
POZOR
Prije rada s uređajem provjerite namještenost ljestvi-
ce s kutom.
1. Otpustite sigurnosnu maticu vijka za namještanje
(35) s pomoću čeljusnog ključa veličine 8 (nije sa-
držan u opsegu isporuke).
2. Za namještanje stola za piljenje uporabite kutnik
od 90° (30) (nije sadržan u opsegu isporuke). Pri-
slonite ga na stol za piljenje i na list pile (sl. 12).
3. Otpustite nazubljenu maticu (14). Pomičite vijak
za namještanje (35) dok kut između lista pile (21)
i stola za piljenje (6) ne iznosi 90°.
4. Ponovno pritegnite nazubljenu maticu (14) i sigur-
nosnu maticu vijka za namještanje (35).
5. Otpustite vijak (31) i okrenite kazaljku (32) do
oznake 0°.
6. Obavite pokusni rez. Provjerite kut na izratku s
pomoću kutomjera. Po potrebi dodatno kalibriraj-
te kazaljku (32).
8.5 Montiranje naprave za ispuhivanje (sl. 8)
1. Pobrinite se za to da je štitnik lista pile (5) sklo-
pljen.
2. Uvrnite napravu za ispuhivanje (1) nadesno na dr-
žač (2), kao što je prikazano na sl. 8.
8.6 Usisavanje strugotina (sl. 13)
POZOR:
Rabite proizvod samo s prikladnim sustavom za usisa-
vanje strugotina. Ne rabite kućanski usisivač prašine.
Priključite prikladan sustav za usisavanje strugotina
(nije sadržan u opsegu isporuke) na usisni priključak
(15) (vidi sl. 13, primjer).
POZOR:
Redovito provjeravajte i čistite usisne kanale.

9. Rukovanje

9.1 Opće napomene
• Pila ne reže drvo automatski. Korisnik omogućava
rezanje vođenjem drva kroz aktivirani list pile.
• Zupci režu drvo samo pri hodu prema dolje.
• Drvo valja polako voditi kroz list pile jer su zupci
lista pile vrlo mali.
• Svim osobama koje namjeravaju rukovati pilom
potrebno je izvjesno razdoblje učenja. Tijekom tog
razdoblja neki će listovi sigurno puknuti.
• Pri rezanju debelih drvenih predmeta naročito valja vo-
diti računa o tome da se list pile ne savine ili zakrene.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Opreznim načinom rada povećat će se radni vijek
lista pile.
9.2 Fini osigurač (7)
Fini osigurač (7) je tvornički umetnut i nije ga potreb-
no montirati. U slučaju kvara finog osigurača (7) po-
stupite kao što je opisano u točki 12.2.4.
9.2 Sklopka za uključivanje/isključivanje (16)
• Uključivanje: Pritisnite tipku "I".
• Isključivanje: Pritisnite tipku "0".
POZOR
Stroj ima sigurnosnu sklopku za zaštitu od ponovnog
uključivanja nakon prekida napajanja.
Ako je ubodna pila uključena i prekine se električno
napajanje u mreži, ubodna pila ostat će isključena
čak i kad se električno napajanje ponovno uspostavi.
Radi uključivanja ponovno pritisnite tipku "I".
9.3 Rad radne svjetiljke (sl. 4)
Pritisnite sklopku za uključivanje/isključivanje (20)
kako biste uključili i isključili radno svjetlo (19).
9.4 Regulator broja hodova (sl. 2)
Regulatorom broja hodova (17) možete namjestiti broj
hodova ovisno o materijalu koji valja izrezati. Za meki
materijal preporučujemo velik broj, a za tvrdi malen
broj hodova. Ako regulator broja hodova (17) okre-
nete nadesno, povećavate broj hodova. Okretanjem
nalijevo smanjujete broj hodova.
9.5 Obavljanje unutarnjih rezanja
Ovom ubodnom pilom moguća su unutarnja rezanja
u izradcima, a da se ne ošteti vanjska strana ili obod
izratka.
1. Demontirajte list pile (21) kao što je opisano pod
8.2.
2. Izbušite rupu u izradak.
3. Položite izradak s provrtom iznad otvora stolnog
umetka (25) na stolu za piljenje (6).
4. Montirajte list pile (21) (kao što je opisano u 8.2)
kroz provrt u izratku i namjestite zategnutost lista.
5. Nakon završetka unutarnjih rezanja izvadite list
pile (21) iz držača lista (kao što je opisano pod
8.2).
6. Skinite izradak sa stola.
9.6 Obavljanje kosih rezanja (sl. 14)
UPOZORENJE
Budite vrlo oprezni pri obavljanju kosih rezanja. Na-
ginjanjem stola za rezanje omogućit će se klizanje.
Postoji opasnost od ozljeda.
1. Radi obavljanja kosih rezova primjereno prilago-
dite udaljenost štitnika lista pile (5) montiranog na
pritiskaču (23) od radnog stola.
