7.0 Manutenzione

È vietata ogni modifi ca non autorizzata al prodotto.
Utilizzare solo ricambi originali.
Utilizzare gli utensili con grande attenzione.

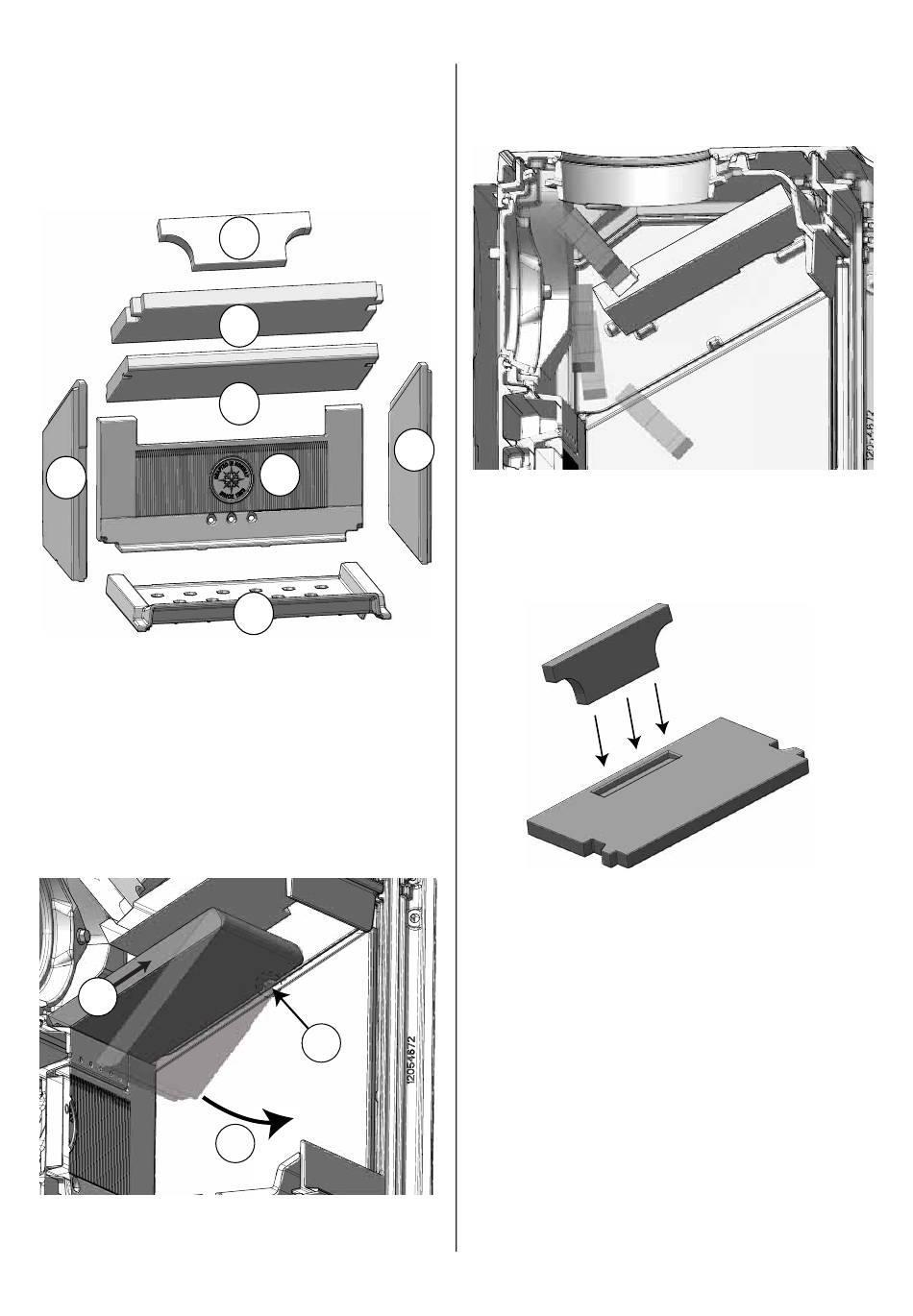

Fig. 15
5
1. Defl ettore di aspirazione superiore
2. Defl ettore di aspirazione inferiore
3. Piastra del parafi amma
4. Piastre refrattarie posteriori
5. Piastre refrattarie laterali (2 pezzi)
6. Grata della cenere
7.1 Sostituire la piastra del
parafi amma
Fig. 16
2 2
1. Sollevare il bordo anteriore dal supporto su cui appoggia.
2. Tirare in avanti la piastra del parafi amma in modo da
liberarla dal bordo posteriore.
3. La piastra del parafi amma è libera e può essere estratta
dalla stufa.
4. Per rimontarla, seguire la stessa procedura in ordine
inverso.
1
2
3
4
6
1
3
7.2 Sostituire i defl ettori dei fumi
Fig. 17
5
1. Sollevare il defl ettore superiore fi no al bordo posteriore.
Questo si trova in una scanalatura del defl ettore inferiore,
vedere fi g. 18.
2. Per rimontarlo, seguire la stessa procedura in ordine
inverso.
Fig. 18 Montaggio del defl ettore fumi superiore
