7.0 Service

Det är förbjudet att göra obehöriga ändringar av produkten.
Endast originaldelar får användas.

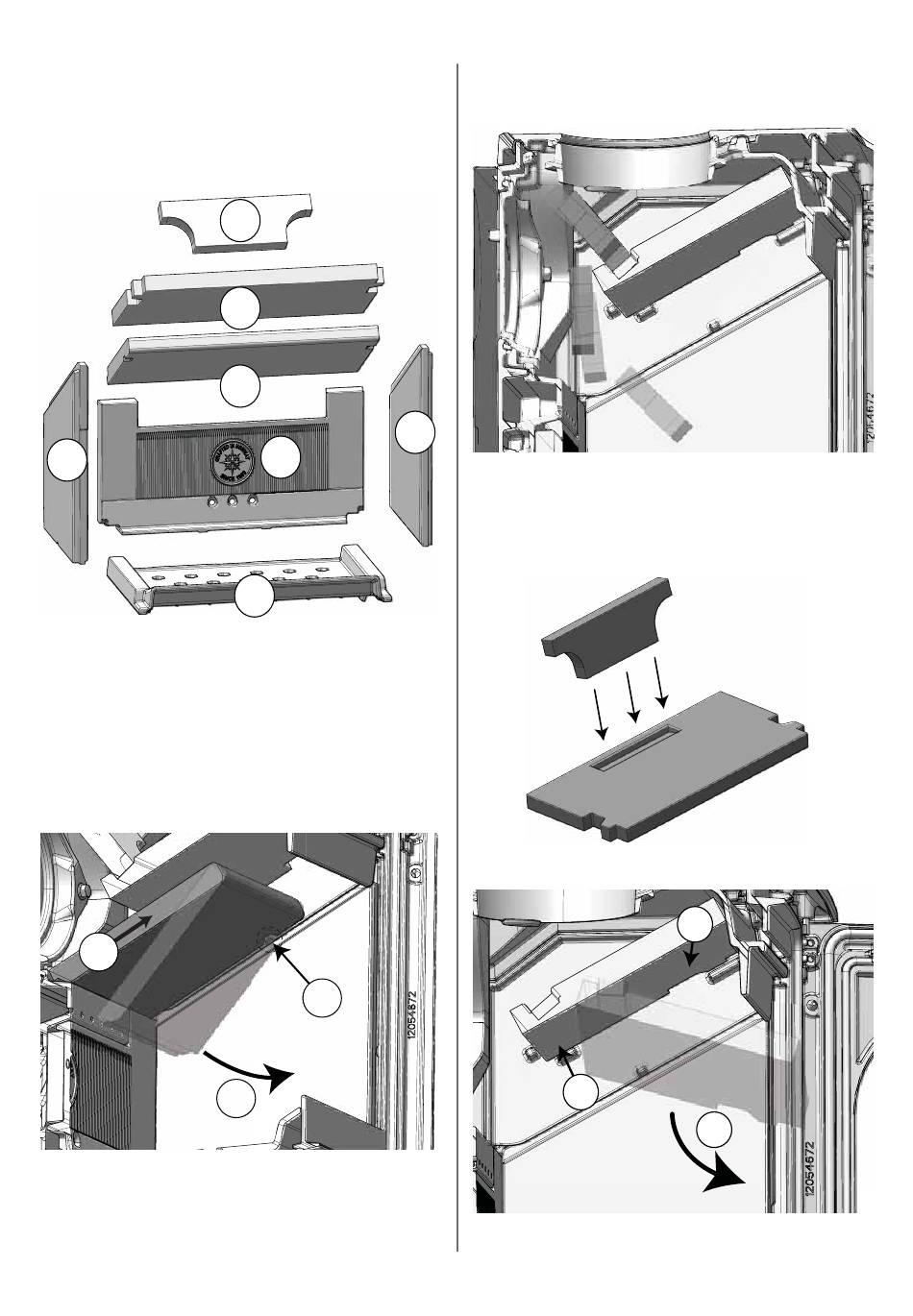

Fig. 15
5
1. Övre rökvändarplatta
2. Nedre rökvändarplatta
3. Rökhylla
4. Bakre eldstadsbeklädnad
5. Sida eldstadsbeklädnad (2 delar)
6. Askarost
7.1 Byte av rökhylla
Fig. 16 Fjerne nedre rökhylla
2 2
1. Lyft upp i framkanten från kameran den vilar på.
2. Skjut det nedre rökhylla framåt så att det släpps vid den
bakre kanten.
3. Nedre rökhylla kan nu kantas ur ovnen.
4. Vid återmontering, följ samma procedur i omvänd ordning.
52
1
2
3
4
6
1
3
7.2 Byte av rökvänderplatta
Fig. 17
5
1. Lyft den övre rökvänderplattan upp till den bakre kanten.
Denna är placerad på ett spår i den nedre rökvändarplattan,
se fi g. 18.
2. Vid återmontering, följ samma procedur i omvänd ordning.
Fig. 18 placering av övre rökvänderplatta
Fig. 19
1
1. Lyft nedre rökvändarplatta upp i bakkant.
2. Rökvändarplattan släpps från dubbarna i förväg.
3. Rökvändarplattan kan nu lyftas ut.
4. Vid återmontering, följ samma procedur i omvänd ordning.
2
3
