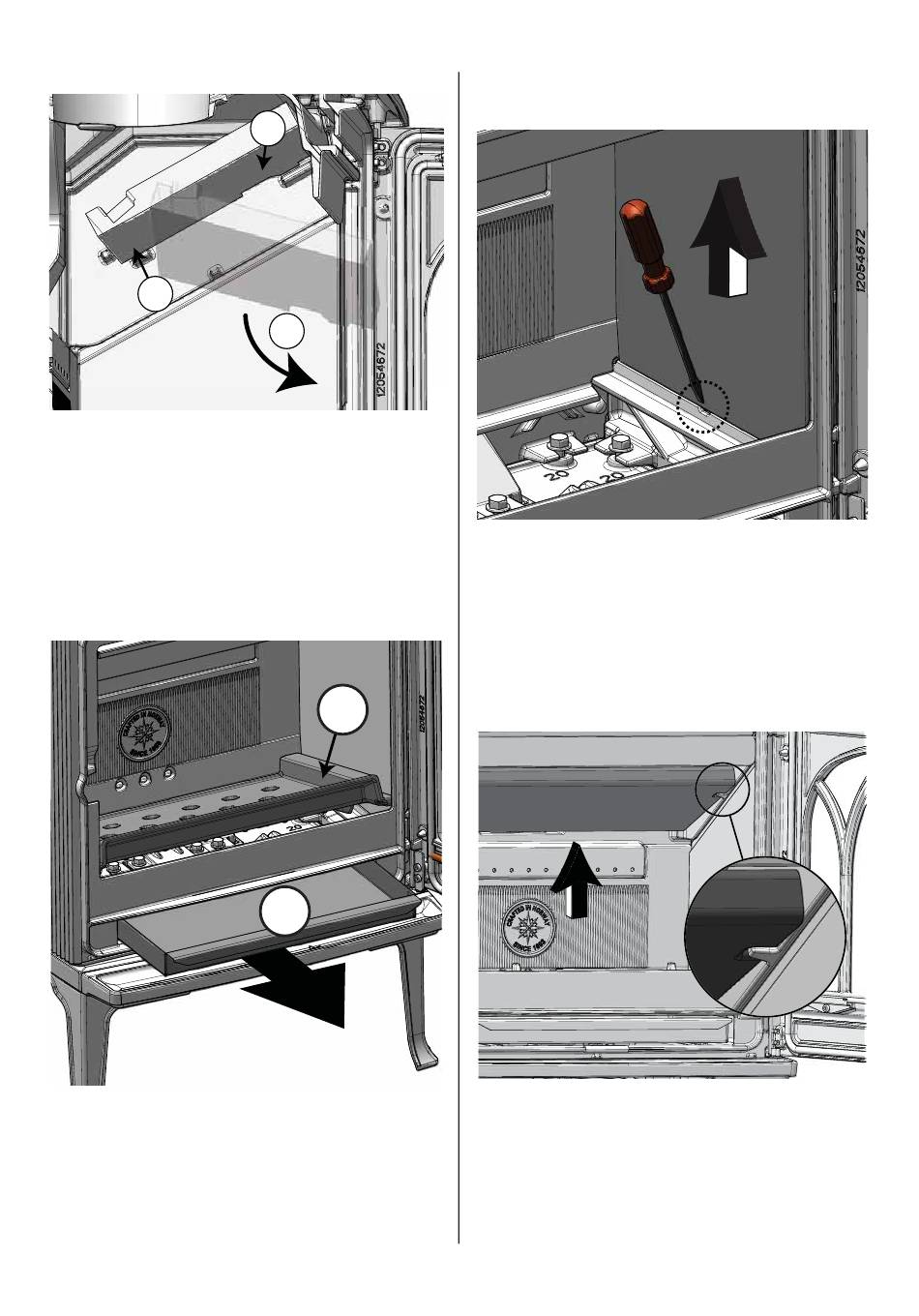

Fig. 19
1
1. Levante el defl ector de escape inferior del borde trasero.
2. El defl ector de escape se libera de las lengüetas de la
parte delantera.
3. Ahora se puede levantar.
4. El procedimiento para volver a montar las piezas es el
mismo en orden inverso.
7.3 Cambio de las placas de
combustión y la rejilla
Fig. 20 Sustitución de la rejilla
1. Retire la bandeja recogeceniza.
2. Incline la rejilla por la parte delantera y sáquela.
2
3
2
1
Fig. 21 Sustitución de las placas de combustión laterales
NOTA: Primero debe retirarse la rejilla
1. Introduzca un destornillador en la ranura y levante la placa de
combustión.
2. La placa de combustión se soltará de la parte inferior y podrá
sacarse.
3. Se hace de la misma forma en el lado izquierdo.
4. El procedimiento para volver a montar las piezas es el
mismo en orden inverso.
Fig. 22a Sustitución de la placa de combustión trasera
NOTA: Primero deben retirarse la rejilla y las placas de
combustión laterales
1. Empuje cuidadosamente la placa defl ectora hasta el
borde trasero (los pernos de la parte delantera no deben
levantarla; ver detalle).
