POLSKI

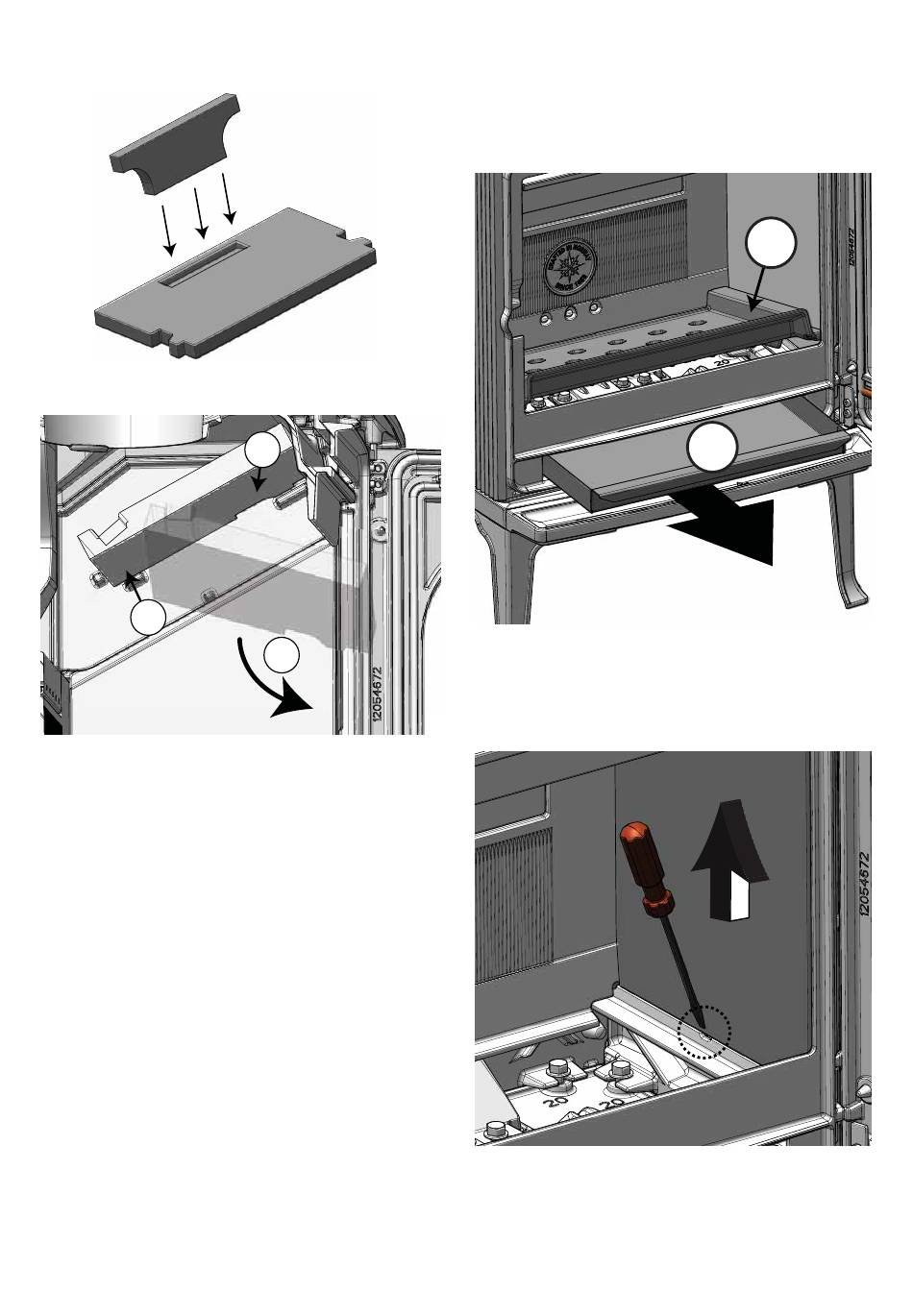

Rys. 18 Umiejscowienie górnego defl ektora spalin
Rys. 19
1
1. Podnieś tylną, dolną krawędź defl ektora i przesuń go do
tyłu.
2. Dolny defl ektor spalin jest wtedy zwolniony z zaczepów
mocujących.
3. Teraz można delikatnie opuścić i wyjąć defl ektor spalin z
komory spalania.
4. Podczas montażu wykonaj tę samą procedurę w odwrotnej
kolejności.
196
2
3
7.3 Wymiana rusztu i płyt
wewnętrznych
Rys. 20 Wymiana rusztu
1. Wysuń szufl adę popielnika
2. Unieś lekko przednią krawędź i wyjmij szufl adę popielnika.
Rys. 21 Wymiana bocznych płyt wewnętrznych
Uwaga! Najpierw należy wyjąć ruszt
1. Przy pomocy śrubokręta podważ i unieś nieco boczną płytę
wewnętrzną.
2. Wyjmij boczną płytę wewnętrzną.
3. W ten sam sposób wyjmij płytę po lewej stronie.
4. Podczas montażu wykonaj tę samą procedurę w odwrotnej
kolejności.
2
1
