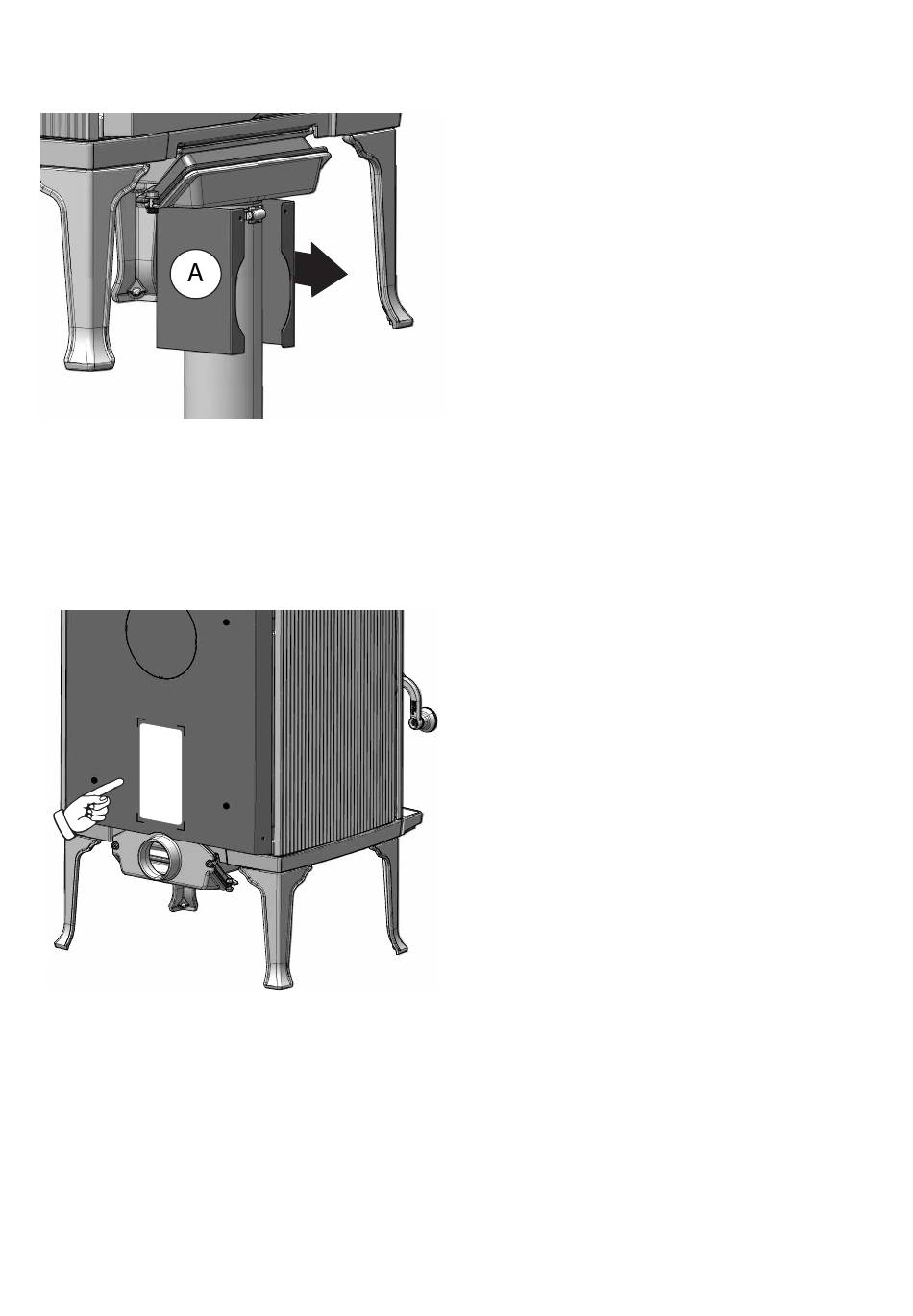

Rys. 9 Montaż osłony doprowadzenia powietrza
zewnętrznego (Wyposażenie opcjonalne - 50061978)
1. W przypadku doprowadzenia powietrza zewnętrznego
od dołu jest możliwość zamontowania osłony rury
doprowadzającej (A). Osłonę nasuwa się na rurę od
przodu.
4.4 Umiejscowienie tabliczki
znamionowej
Rys. 10 Tabliczka znamionowa
1. Tabliczka znamionowa naklejona jest na tylną blachę
konwekcyjną.
4.5 Komin i rury dymowe
• Piec należy podłączyć do przewodu dymowego komina
za pomocą rur dymowych przeznaczonych do podłączeń
kominków na paliwa stałe o temperaturze spalin zgodnej
ze specyfi kacją podaną w dziale «2.0 Dane techniczne».
• Aby dowiedzieć się więcej na temat prawidłowych wartości
przekroju przewodu dymowego - wartości podane w dziale
«2.0 Dane techniczne». UWAGA! Średnica przewodu
dymowego komina musi mieć przynajmniej taka samą
wartość jak rury dymowe
• Proces podłączenia pieca do przewodu dymowego należy
przeprowadzić zgodnie z instrukcjami montażowymi
dostawcy komina.
• Przed wykonaniem otworu w kominie należy najpierw
przeprowadzić próbny montaż pieca, aby zaznaczyć
prawidłową pozycję pieca i położenie otworu w kominie.
Sprawdź odległości minimalne - rys. 1.
• Używając wygiętych rur dymowych należy używać kolan z
otworem rewizyjnym, który umożliwi i w znacznym stopniu
ułatwi przyszłe czyszczenie przewodu dymowego.
• W przypadku połączeń
bezwzględnie zachować ich elastyczność, aby uniknąć
późniejszych naprężeń, które mogą prowadzić do
powstawania pęknięć.
• Aby uzyskać informacje na temat parametrów zalecanego
ciągu kominowego, należy odnieść się do specyfi kacji
podanej w dziale «2.0 Dane techniczne» w instrukcji
montażowej.
Uwaga! Minimalna zalecana wysokość komina wynosi 4,5m
od dna komory spalania. Jeśli ciąg jest za mocny, wówczas
możemy zamontować przepustnicę, dzięki której będziemy
mogli regulować jego siłę.
POLSKI
tych elementów, należy
