7.0 Servicio
Está prohibido realizar modifi caciones no autorizadas en el
producto.
Deben utilizarse exclusivamente piezas de repuesto originales.
Use las herramientas con mucho cuidado.

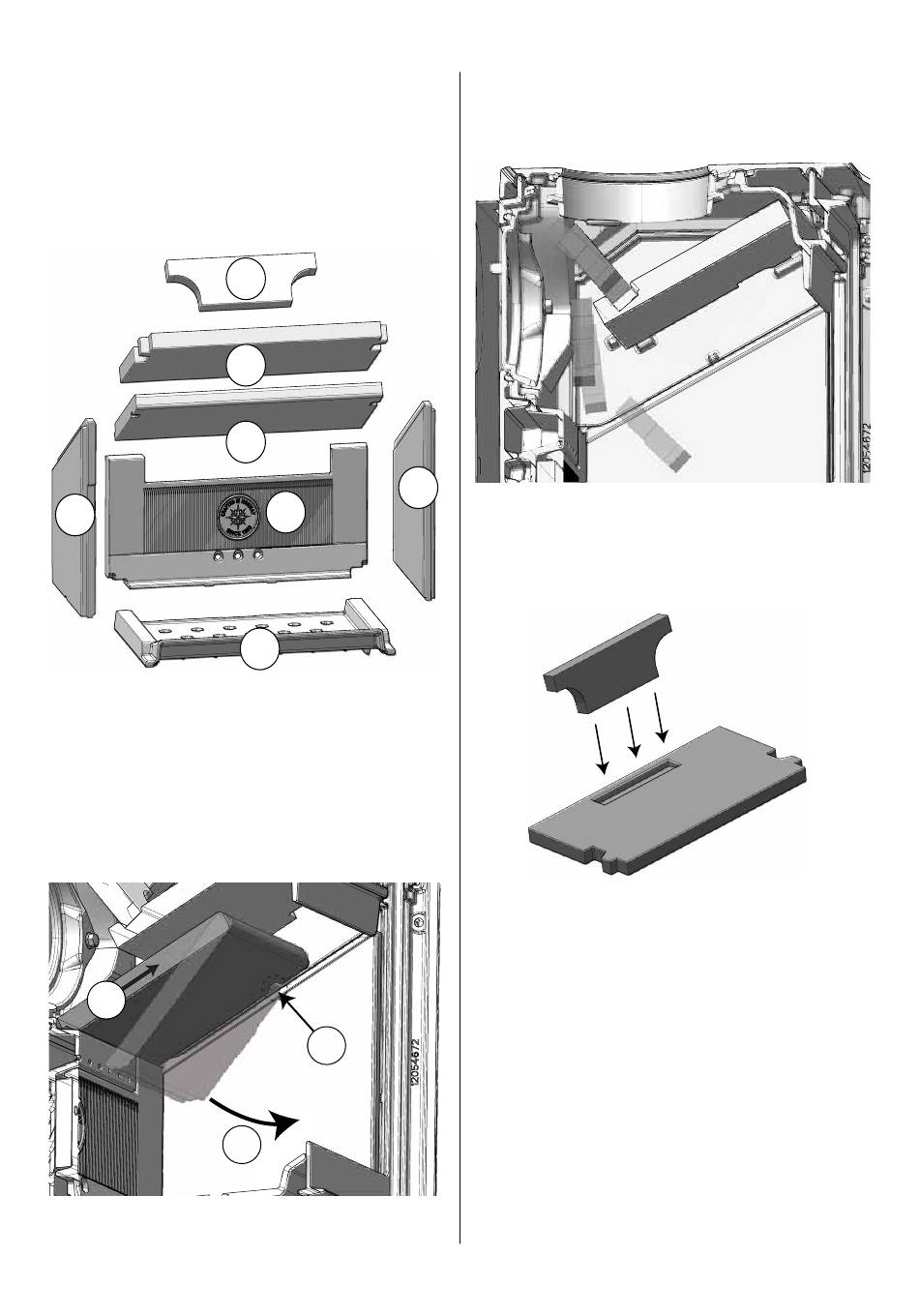

Fig. 15
5
1. Defl ector de escape superior
2. Defl ector de escape inferior
3. Placa defl ectora
4. Placas de combustión traseras
5. Placas de combustión laterales (dos piezas)
6. Rejilla
7.1 Sustitución de la placa defl ectora
Fig. 16
2 2
1. Levante el borde delantero de la barra sobre la que se
apoya.
2. Empuje la placa defl ectora hacia delante para liberarla del
borde posterior.
124 3. Ahora, la placa defl ectora se puede sacar de la estufa.
4. El procedimiento para volver a montar las piezas es el
mismo en orden inverso.
1
2
3
4
6
1
3
7.2 Sustitución de los defl ectores de
escape
Fig. 17
5
1. Levante el defl ector superior del borde trasero. Se
encuentra en una ranura del defl ector inferior; consulte la
Fig. 18.
2. El procedimiento para volver a montar las piezas es el
mismo en orden inverso.
Fig. 18 Colocación del defl ector de escape superior
