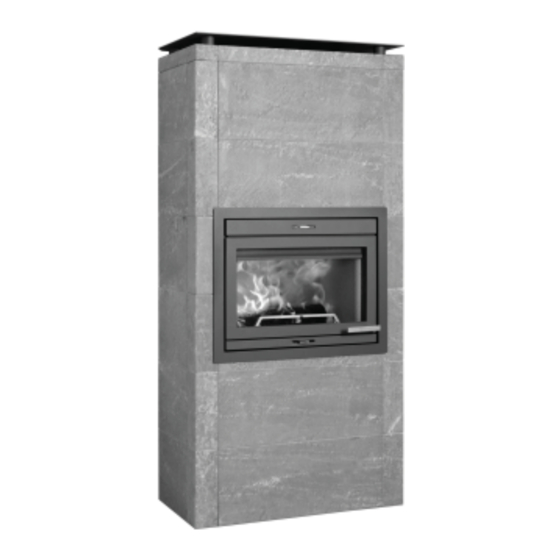

Jøtul FS 165 - I 400 FL
Monterings- og bruksanvisningen må oppbevares under hele produktets levetid. These instructions must
be kept for future references. Ce manuel doit être conservé pour de futures interventions. Wir empfehlen
Ihnen, die Montage- und Bedienungsanleitung für spätere Zwecke sorgfältig aufzubewahren.
Jøtul FS 165 - I 400 FL
2
12
21
30
39
49
58
68
78
88

Advertisement

Table of Contents
loading

Related Manuals for Jøtul FS 165 - I 400 FL

Summary of Contents for Jøtul FS 165 - I 400 FL

  • Page 1 Jøtul FS 165 - I 400 FL Monterings- og bruksanvisning - Monterings- og brugsanvisning - Monterings- och bruksanvisning - Asennus- ja kättöohje - Installation and Operating Instructions - Manuel d’installation et d’utilisation - Manual de instrucciones - Installazione e Istruzioni per l’uso...
  • Page 2 NORSK 1.0 Forhold til myndighetene Innhold Jøtul FS 165 - I 400 FL er et frittstående produkt av kleber der Forhold til myndighetene ......2 innsatsen, Jøtul I 400 FL, brukes som brennkammer. Produktet kan plasseres mot brennbar vegg med de avstander som er Tekniske data ..........2...
  • Page 3 NORSK...
  • Page 4 NORSK 3.0 Omrammingens deler Fig. 2...
  • Page 5 Basis produkt leveres i 2 kolli: 4.2 Tildekking av gulv 1. Brennkammer og Jøtul FS 165 - I 400 FL har tett bunnplate og trenger ingen ekstra 2. Klebersteiner med monteringsdetaljer. NB! Kontroller at produktet ikke har synlige skader ved tildekking mot gulv under produktet.
  • Page 6 NORSK Før installasjon må beslutning taes om: 1. Hvor røykuttaket skal være. 2. Eventuell bruk og plassering av uteluftstilkobling (se «4.5 Uteluft»). 3. Eventuell bruk av askeløsning. Se egne manualer for montering av delene. Fig. 3 Når produktet er pakket ut, tas esken med røykklokke, kubbestopper (fig.
  • Page 7 NORSK 5.0 Montering Fig. 6 NB. Underlaget må være i vater. Max. 1 mm/m toleranse. Dette er svært viktig for resten av monteringen. Alle steinene skal være i vater. Dette må sjekkes for hvert nytt lag ca 35 mm av stein. Bruk evt.
  • Page 8 NORSK Fig. 8 Fig. 10 brakett 1 brakett 2 brakett 4 brakett 3 50 mm brakett 5 brakett 6 Fig. 11 Monter stativet bestående av bunnplate (fig. 8 A), 4 stk bein (fig. 8 B) og topplate (fig. 8 C) Det er viktig at de fremre beinene blir montert slik som vist i fig.
  • Page 9 NORSK Fig. 12 Fig. 14 Løft brennkammeret opp på stativet. Vær forsiktig da brennkammeret er fortungt. Monter uteluft (kat.nr. 351279) dersom det er valgt. Fest bakplaten til brakett 6 som ligger under lag nr. 1. Tre inn brakett 3 fra innsiden og gjennom bakplaten (fig. 14 A).
  • Page 10 NORSK Fig. 16 Fig. 19 Sentrer brennkammeret sideveis. Posisjoner brennkammeret og rammen mot fronten av omrammingen. Sørg for at det er en spalte på 5 mm mellom rammens underkant og steinen under (fig. 16 A) ved å justere på fotskruene (fig. 16 B). Finjuster fotskruene for å...
  • Page 11 NORSK 6.0 Ferdig montert Se den generelle bruks- og vedlikeholdsmanual for Jøtul I 400 FL vedr. bruk og vedlikehold av produktet! 7.0 Vedlikehold Skulle man være uheldig å få riper i overflaten, kan det pusses med et fint sandpapir. Ved dypere sår kan det lages en pasta av klebersteinpulver og vannglass, og sparkle steinen med dette.
  • Page 12 DANSK 1.0 Forhold til myndighederne Indhold Jøtul FS 165 - I 400 FL er et fritstående produkt af fedtsten, hvor Forhold til myndighederne ......12 indsatsen, Jøtul I 400 FL, benyttes som brændkammer. Produktet kan placeres mod brændbare vægge med de afstande, der er Tekniske data ..........12...
  • Page 13 DANSK...
  • Page 14 DANSK 3.0 Omramningens dele Fig. 2...
  • Page 15 4.2 Tildækning af gulv udpakningen, og at betjeningshåndtagene let kan bevæges. Jøtul FS 165 - I 400 FL har en tæt bundplade og kræver ingen Indsatsen er for-tung. Sørg for, at indsatsen ikke vælter forover ekstra tildækning mod gulv under produktet.
  • Page 16 DANSK Før installation skal der tages beslutning om følgende: Fig.4 1. Hvor røgudtaget skal være. 2. Eventuel brug og placering af udeluftstilslutning (se «4.5 Nyttige værktøjer til monteringen. Udeluft»). 3. Eventuel brug af askeløsning. Se specifikke manualer for montering af delene. Fig.
  • Page 17 DANSK Fig. 9 Læg forsigtigt produktet ned på ryggen. Læg evt. papemballagen på gulvet for at beskytte det mod ridser osv. Løsn skruerne, M8x20 mm, der holder de 2 sideben fast på brændkammeret (fig. 6 A). Justér benlængden på sidebenene til pos. «6»(fig. 6 B). Læg forsigtigt produktet over på...
  • Page 18 DANSK Fig. 11 Fig. 13 Sæt skærmpladen tilbage (fig. 13 A). Benyt gevindstift og møtrik (fig. 13 B) fra skrueposen som Placér lag nr. 1 af fedtsten på bundpladen. Brug beslag 4 og erstatning for M8x16mm, som blev fjernet (se fig. 5 A). beslag 6 til at holde dem sammen i underkanten.
  • Page 19 DANSK Fig. 15 Fig. 18 223628 Placér vinkeljernet således, at det hviler på hjørnestenene 223628 (fig. 18 A). Frontstenen (fig. 18 B) på lag nr. 5 skal hvile på vinkeljernet. Fastgør rammen (fig. 15 A) til brændkammeret ved hjælp af gevindstiften og møtrikkerne (fig.15 B). (Se også fig. 13 B) Rammens position kan justeres ved hjælp af møtrikkerne på...
  • Page 20 DANSK 6.0 Efter montering Fig. 20 Se den generelle brugs- og vedligeholdelsesmanual for Jøtul I 400 FL vedr. brug og vedligeholdelse af produktet! 7.0 Vedligeholdelse Hvis man er uheldig, og der kommer ridser i overfladen, kan den pudses med fint sandpapir. Dybere sår kan repareres ved at spartle stenen med en pasta af fedtstenspulver og vandglas (natriumsilikat).
  • Page 21 SVENSK 1.0 Kontroll och lagstiftning Innehållsförteckning Jøtul FS 165 - I 400 FL är en fristående produkt av täljsten, där Kontroll och lagstiftning ......21 insatsen, Jøtul I 400 FL, används som insats. Produkten kan placeras mot brännbar vägg med de avstånd som anges i bild 1.
  • Page 22 SVENSK...
  • Page 23 SVENSK 3.0 Omramningens delar Bild 2...
  • Page 24 OBS! Kontrollera att produkten inte har synliga skador vid 4.2 Golvbeläggning uppackning och att reglagen rör sig lätt. Jøtul FS 165 - I 400 FL har tät bottenplatta och behöver ingen IInsatsen är framtung. Säkerställ att insatsen inte faller framåt extra golvbeläggning under produkten vid montering! Ev.
  • Page 25 SVENSK 5.0 Montering Före installationen måste följande beslutas: 1. Var rökuttaget ska placeras. 2. Eventuell användning och placering av friskluftsanslutning (se «4.5 Friskluft»). OBS! Underlaget måste vara plant. Max. 1 mm/m tolerans. Detta 3. Eventuell användning av asklösning. är mycket viktigt för resten av monteringen. Se separata bruksanvisningar för montering av delarna.
  • Page 26 SVENSK Bild 6 Bild 8 ca 35 mm 50 mm Lägg kaminen försiktigt på golvet med baksidan nedåt. Använd gärna pappemballaget för att skydda golvet mot repor etc. Lossa skruvarna M8x20 mm som fixerar de 2 sidobenen i Montera stativet bestående av bottenplatta (bild 8 A), 4 st. insatsen (bild 6 A).
  • Page 27 SVENSK Bild 10 Bild 12 konsol 1 konsol 2 konsol 4 konsol 3 konsol 5 konsol 6 Lyft upp insatsen på stativet. Var försiktig, insatsen är framtung. Montera friskluftssetet (art.nr 351279), om sådan finnas. Bild 11 Bild 13 Lägg lager nummer 1 av täljsten på bottenplattan. Använd konsol 4 och 6 för att hålla ihop dem i underkanten.
  • Page 28 SVENSK Bild 14 Bild 16 Centrera insatsen i sidled. Placera insatsen och ramen mot fronten på omramningen. Kontrollera att det finns en spalt på 5 mm mellan ramens underkant och stenen under (bild 16 A) genom att justera fotskruvarna (bild 16 B). Finjustera fotskruvarna för att justera produkten.
  • Page 29 SVENSK 6.0 Efter montering Bild 19 Se Allmän bruks- och underhållsanvisning för Jøtul I 400 för användning och underhåll av produkten! 7.0 Underhåll Vid repor i ytan kan man putsa med fint sandpapper. Djupare repor kan fyllas i och poleras med en blandning av täljstenspulver och vattenglas.
  • Page 30 SOUMI 1.0 Viranomaisvaatimukset Sisällysluettelo Jøtul FS 165 - I 400 FL on vapaasti seisova vuolukivitakka, jossa Viranomaisvaatimukset ......30 on Jøtul I 400 FL-tulipesä. Tulisija voidaan sijoittaa palavasta materiaalista valmistetun seinän viereen noudattaen kuvassa Tekniset tiedot ...........30 1 esitettyjä etäisyyksiä. Elementtitakan osat ........32 Tulisija tulee asentaa kunkin maan lakien ja määräysten...
  • Page 31 SOUMI...
  • Page 32 SOUMI 3.0 Elementtitakan osat Kuva 2...
  • Page 33 4.2 Lattian suojaaminen 1. tulipesä ja 2. vuolukivielementit asennustarvikkeineen. Jøtul FS 165 - I 400 FL -tulisijassa on umpinainen pohjalaatta, ja Huom.! Tarkista pakkauksen purkamisen yhteydessä, ettei siksi lattiaa ei tarvitse pinnoittaa erikseen tuotteen alta. tuotteessa näy vaurioita ja että kaikki käyttövivut liikkuvat vaivatta.
  • Page 34 SOUMI Ennen asennusta on päätettävä seuraavat asiat: kuva 4 1. Mistä savuputki vedetään? 2. Raitisilmaliitännän mahdollinen käyttö ja sijoittaminen (ks. Asennuksessa tarvittavat työkalut: kohta «4.5 Raitisilmaliitäntä»). 3. Käytetäänkö tuhkalaatikkoa? Katso asennusta koskevat ohjeet kyseisten osien asennusohjeista. kuva 3 Vesivaaka, kuusiokoloavain, metrimitta, kiintoavain, kumivasara ja vasara.
  • Page 35 SOUMI kuva 9 jalka samalla tavoin kuin sivujalat. Kierrä ruuvit jalkoihin (kuva 6 C). Säädä jalat oikean mittaisiksi. Nosta tulipesä varovasti pystyyn. kuva 7 Kiinnitä mukana tullut tiiviste savunohjaimen alareunassa olevaan uraan (kuva 7 A). Jos tulisijaan asennetaan raitisilmaliitäntä (tuotenro 351279), Asenna savunohjain kiinnittämällä...
  • Page 36 SOUMI kuva 11 kuva 13 Laita takaisin paikalleen suojalevy (kuva 13 A). Käytä ruuvipussissa olevia kierretappeja ja muttereita (kuva Laita paikoilleen ensimmäinen vuolukivikerros pohjalevyn 13 B) korvaamaan asennuksen alussa irrotettu M8x16mm- päälle. Kiinnitä kivet yhteen alareunasta käyttäen ruuvi (ks. kuva 5 A). kiinnikkeitä...
  • Page 37 SOUMI kuva 15 kuva 18 223628 Aseta kulmarauta kulmakivien 223628 (kuva 18 A) varaan. Viidennen kivikerroksen etupuolen kivi (kuva 18 B) tulee kulmaraudan päälle. Kiinnitä tulipesän kehys (kuva 15 A) kierretapeilla ja muttereilla (kuva 15 B). (Ks. myös 13 B) Kehyksen asentoa voidaan säätää...
  • Page 38 SOUMI 6.0 Kun tulisija on asennettu kuva 20 Ks. tulisijan käyttö- ja huolto-ohjeita Jøtul I 400 FL -takkasydämen yleisistä käyttö- ja huolto-ohjeista! 7.0 Tulisijan huolto Jos pintaan tulee naarmuja, ne saa pois hiomalla hienolla hiekkapaperilla. Jos pintaan tulee syvempiä koloja, niihin voidaan laittaa vuolukivijauheesta ja vesilasista sekoitettua tahnaa.

  • Page 39: Table Of Contents

    ENGLISH 1.0 Relationship with the Table of contents authorities Relationship with the authorities .....39 Jøtul FS 165 – I 400 FL is a freestanding product with Jøtul I Technical data ..........39 400 FL as the burn chamber, which can be positioned against inflammable walls at the distances described in Fig.
  • Page 40 ENGLISH...

  • Page 41: Parts Of The Surround

    ENGLISH 3.0 Parts of the surround Fig. 2...

  • Page 42: Prior To Installation

    Bracket 4 4 pcs Screw countersink unb, M6x16 8 pcs Make sure the room where the Jøtul FS 165 - I 400 FL is to be Smoke outlet cover 2 pcs placed has a ceiling height of at least 2300 mm.
  • Page 43 ENGLISH Prior to installation, decide on the following: 1. Where the smoke outlet should be. 2. Position of external air connection if being used (see «4.5 External Air»). 3. Ash collection system if being used. Refer to manuals for parts installation instructions. Fig.

  • Page 44: Mounting

    ENGLISH 5.0 Mounting Fig. 6 NB: The base must be level. Max. 1 mm/m tolerance. This is extremely important to ensure that the rest of the installation is correct. All stones must be level. This has to be checked for each new ca 35 mm layer of stones.
  • Page 45 ENGLISH Fig. 8 Fig. 10 Bracket 1 Bracket 2 Bracket 2 Bracket 4 Bracket 3 50 mm Bracket 5 Bracket 6 Fig. 11 Assemble the stand. The stand consist of bottom plate (Fig. 8 A), 4 legs (Fig. 8 B) and top plate (Fig. 8 C). It is very important that the legs are mounted as shown in figure 8 D.
  • Page 46 ENGLISH Fig. 12 Fig. 14 Position the burn chamber on the stand. Make sure that the burn chamber is positioned stably. Attach the External air connection (cat. no. 341279) if this is selected. Mount the first rear plate to bracket 6 that is placed under the first layer of soap stone.
  • Page 47 ENGLISH Fig. 16 Fig. 19 Adjust the position of the burn chamber in relation to the surround. The front of the burn chamber must be flush with the front of the layer. The gap below the decorative frame must be 5 mm parallel to the second layer on the top (Fig.

  • Page 48: Installation Completed

    ENGLISH 6.0 Installation completed See the General user and maintenance manual for Jøtul I 400 FL for the use and maintenance of the product. 7.0 Maintenance If you have the misfortune to find scratches in the surface, these may be polished out using a fine sandpaper. If deeper scratches are present, a paste made of powdered soap stone and water glass (sodium silicate) can be made up which you can use to fill the stone.

  • Page 49: Rapports Avec Les Autorités

    FRANCAIS 1.0 Rapports avec les autorités Sommaire Le Jøtul FS 165 – I 400 FL est un appareil indépendant dont le Rapports avec les autorités ...... 49 foyer Jøtul I 400 FL peut se placer contre des murs inflammables conformément aux distances décrites en fig. 1. Données techniques .........
  • Page 50 FRANCAIS...

  • Page 51: Vue Éclatée De L'habillage

    FRANCAIS Vue éclatée de l’habillage Fig. 2...

  • Page 52: Avant L'installation

    4.2 Revêtement du sol Pour le tirage de cheminée recommandé, voir la section «2.0 Données techniques» du manuel de l’insert. Le Jøtul FS 165 - I 400 FL comporte une plaque de fond hermétique dispensant d’installer un revêtement supplémentaire sous le 4.9 Préparatifs poêle.

  • Page 53: Installation

    FRANCAIS 5.0 Installation Écarteurs 4 pces Avant l’installation, déterminez les points suivants: Remarque: L’assise doit être parfaitement de niveau. La tolérance 1. L’emplacement de la sortie d’évacuation des fumées. maximale est de 1 mm/m. Il s’agit d’un point extrêmement 2. L‘emplacement s’il y a lieu du raccordement de la prise d’air important pour un montage réussi.
  • Page 54 FRANCAIS Fig. 6 Fig. 8 ca 35 mm 50 mm Couchez délicatement le foyer sur le dos (fig. 6). Vous pouvez étendre le carton d’emballage sur le sol pour protéger l’appareil des rayures, etc. Ajustez la longueur des trois pieds en desserrant le boulon Assemblez le socle.
  • Page 55 FRANCAIS Fig. 12 Fig. 10 bride 1 bride 2 bride 2 bride 4 bride 3 bride 5 bride 6 Positionnez le foyer sur le socle. Assurez-vous que le foyer est bien stable. Fixez le raccordement de prise d’air extérieur (no cat. 341279) si cette option a été...
  • Page 56 FRANCAIS Fig. 14 Fig. 16 Ajustez la position du foyer par rapport à l’habillage. La partie frontale du foyer doit être en affleurement avec la face avant de la rangée de pierres. L’interstice sous le cadre décoratif doit être parallèle à la deuxième couche supérieure (fig.

  • Page 57: Après L'installation

    FRANCAIS 6.0 Après l’installation Fig. 19 Pour l’utilisation au quotidien et l’entretien, voir le manuel d’utilisation générale et de maintenance du poêle. 7.0 Maintenance Si les surfaces présentent des rayures, celles-ci peuvent être polies au moyen de papier abrasif à grain fin. Si les rayures sont semi-profondes, utilisez une poudre à...
  • Page 58 ESPAÑOL 1.0 Relación con las Indice autoridades Relación con las autoridades .....58 Jøtul FS 165 – I 400 FL es un producto separado que utiliza Jøtul Datos técnicos ..........58 I 400 FL como cámara de combustión y puede colocarse junto a paredes inflamables a las distancias indicadas en la Fig.
  • Page 59 ESPAÑOL...
  • Page 60 ESPAÑOL 3.0 Partes del revestimiento Fig. 2...
  • Page 61 10 uds. Compruebe que la altura del techo en la habitación donde se Soporte 6 4 uds. va a instalar la Jøtul FS 165 - I 400 FL es de al menos 2.300 mm. Soporte 5 4 uds. Soporte 2 6 uds.
  • Page 62 ESPAÑOL Tornillo avellanado, M6x16 8 uds. Cubierta de la salida de humos 2 uds. Escudo térmico superior 1 uds. Piezas de separación 4 uds. Antes de la instalación, tome las siguientes decisiones: Dónde debe estar la salida de humos. La posición de la conexión de aire exterior, si se utiliza (consulte «4.5 Aire exterior»).
  • Page 63 ESPAÑOL 5.0 Instalación Fig. 6 Nota: La base tiene que estar nivelada con una tolerancia máxima de 1 mm/m. Esto es muy importante para que el resto de la instalación sea correcta. ca 35 mm Todas las piedras deben estar niveladas. Compruebe la nivelación de cada nueva capa de piedras.
  • Page 64 ESPAÑOL Fig. 8 Fig. 10 soporte 1 soporte 2 soporte 2 soporte 4 soporte 3 50 mm soporte 5 soporte 6 Fig. 11 Monte la base. La base consta de placa inferior (Fig. 8 A), 4 patas (Fig. 8 B) y placa superior (Fig. 8 C). Es importante que las patas se monten como se indica en la Fig.
  • Page 65 ESPAÑOL Fig. 12 Fig. 14 Coloque la cámara de combustión sobre la base. Asegúrese de que la cámara de combustión está en una posición estable. Instale la conexión de aire exterior (nº cat. 341279), si la va Monte la primera placa trasera en el soporte 6, que está bajo a utilizar.
  • Page 66 ESPAÑOL Fig. 16 Fig. 19 Ajuste la posición de la cámara de combustión con respecto a la carcasa. La parte frontal de la cámara de combustión debe quedar enrasada con la parte frontal de la capa. El hueco que queda por debajo del marco decorativo debe ser de 5 mm en paralelo a la segunda capa en la parte superior (Fig.
  • Page 67 ESPAÑOL 6.0 Fin de la instalación Consulte las instrucciones de uso y mantenimiento del producto en el manual general de usuario y mantenimiento de Jøtul I 400 FL. 7.0 Mantenimiento En el caso improbable de que aparezcan arañazos en la superficie, se pueden pulir con una lija fina.

  • Page 68: Dati Tecnici

    ITALIANO 1.0 Conformità alle leggi Indice generale Jøtul FS 165 – I 400 FL è un prodotto mobile che utilizza come Conformità alle leggi ........ 68 camera di combustione il modello Jøtul I 400 FL ed è posizionabile contro pareti infiammabili alle distanze indicate in Fig. 1. Dati tecnici ..........
  • Page 69 ITALIANO...
  • Page 70 ITALIANO 3.0 Componenti per il rivestimento Fig. 2...
  • Page 71 ITALIANO 4.0 Prima dell’installazione 4.8 Canna fumaria e condotto • La stufa può essere collegata a una canna fumaria e a un condotto approvati per caminetti a combustibile solido; le 4.1 Basamenti temperature dei fumi sono indicate nel manuale dell’inserto, al capitolo «2.0 Dati tecnici».
  • Page 72 ITALIANO Staffa 5 4 qtà Staffa 2 6 qtà Staffa 4 4 qtà Vite a testa svasata, M6x16 8 qtà Coperchio per l’attacco della canna fumaria 2 qtà Scudo termico superiore 1 qtà Distanziatori 4 qtà Prima dell’installazione, decidere quanto segue: 1.
  • Page 73 ITALIANO Installazione Fig. 6 Nota: la base deve trovarsi in posizione piana. La tolleranza massima è 1 mm/m. Questo aspetto è estremamente importante per garantire la corretta esecuzione dell’installazione. ca 35 mm Tutte le lastre devono trovarsi in posizione piana. Questa posizione deve essere verificata per ogni nuovo strato di lastre.
  • Page 74 ITALIANO Fig. 8 Fig. 10 staffa 1 staffa 2 staffa 2 staffa 4 staffa 3 50 mm staffa 5 staffa 6 Fig. 11 Montare il supporto, composto dalla piastra inferiore (fig. 8 A), dai 4 montanti (fig. 8 B) e dalla piastra superiore (fig. 8 C). È...
  • Page 75 ITALIANO Fig. 12 Fig. 14 Collocare la camera di combustione sul supporto. Accertarsi che la camera di combustione sia posizionata in maniera stabile. Fissare il condotto per l’aria esterna (n. cat. 341279) (se Montare la prima piastra posteriore sulla staffa 6, collocata applicabile).
  • Page 76 ITALIANO Fig. 16 Fig. 19 Regolare la posizione della camera di combustione in base al rivestimento. Il lato anteriore della camera di combustione deve combaciare con il lato anteriore dello strato. Lo spazio vuoto sotto la cornice decorativa deve essere parallelo di 5 mm al secondo strato sopra (Fig.
  • Page 77 ITALIANO 6.0 Completamento dell’installazione Consultare il Manuale d’uso generale e di manutenzione di Jøtul I 400 FL per le informazioni sull’uso e la manutenzione del prodotto. 7.0 Manutenzione Se si notano graffi sulle superfici, eliminarli utilizzando della carta vetrata fine. In presenza di graffi più profondi, è possibile creare una pasta composta da pietra ollare in polvere e acqua (silicato di sodio) da utilizzare come riempitivo.

  • Page 78: Behördliche Auflagen

    DEUTSCH 1.0 Behördliche Auflagen Inhalt Jøtul FS 165 – I 400 FL ist ein frei stehendes Produkt mit Jøtul I 400 Behördliche Auflagen ........78 FL als Brennkammer. Die Einheit kann an brennbaren Wänden aufgestellt werden. Dabei sind die angegebenen Abstände Technische Daten ........78 einzuhalten, siehe Abb.
  • Page 79 DEUTSCH...

  • Page 80: Teile Der Ummantelung

    DEUTSCH 3.0 Teile der Ummantelung Abb. 2...

  • Page 81: Vor Der Installation

    4.7 Decke Hintere Platte, Mitte 1 St. Hintere Platte, unten 1 St. Stellen Sie sicher, dass der Raum, in dem Jøtul FS 165 - I 400 FL Halterung 1 6 St. aufgestellt wird, eine Deckenhöhe von mindestens 2300 mm Halterung 3 10 St.
  • Page 82 DEUTSCH Halterung 4 4 St. Senkschraube, M6x16 8 St. Deckel für Rauchrohrabgang 2 St. Obere Hitzeschutzplatte 1 St. Abstandsstücke 4 St. Entscheiden Sie vor der Installation Folgendes: Wo soll sich der Rauchabzug befinden? Falls verwendet, welche Position soll der Außenluftanschluss besitzen (siehe «4.5 Außenluft»)? Falls verwendet, wie soll das System zur Ascheentsorgung integriert werden?.

  • Page 83: Montage

    DEUTSCH 5.0 Montage Abb. 6 Hinweis: Das Unterteil muss eben sein. Die maximale Toleranz beträgt 1 mm/m. Diese Vorgabe muss unbedingt eingehalten werden, damit die restliche Installation korrekt ausgeführt werden kann. Alle Steine müssen eben verlegt werden. Überprüfen Sie dies bei jeder neuen Steinschicht.
  • Page 84 DEUTSCH Abb. 8 Abb. 10 Abb. 11 Montieren Sie den Sockel. Er besteht aus Bodenplatte (Abb. 8 A), 4 Beinen (Abb. 8 B) und Deckplatte (Abb. 8 C). Die Beine müssen unbedingt wie auf Abb. 8 D montiert werden. Stellen Sie den Sockel am vorgesehenen Platz auf und sorgen Sie für einen Wandmindestabstand von 50 mm.
  • Page 85 DEUTSCH Abb. 12 Abb. 14 Positionieren Sie die Brennkammer auf dem Sockel Stellen Sie sicher, dass die Brennkammer stabil positioniert ist. Wenn ein Außenluftanschluss (Kat.nr. 341279) zum Einsatz kommt, ist dieser jetzt zu montieren. Befestigen Sie die erste hinteren Platte an Halterung 6, die sich unter der ersten Specksteinschicht befindet.
  • Page 86 DEUTSCH Abb. 16 Abb. 19 Justieren Sie die Position der Brennkammer im Verhältnis zur Ummantelung. Die Frontseite der Brennkammer muss mit der Vorderseite der Schicht abschließen. Der Spalt unter dem Schmuckrahmen muss 5 mm parallel zur zweiten Schicht auf der Oberseite verlaufen (Abb. 16 A). Dies lässt sich mithilfe der Fußschrauben anpassen (Abb.

  • Page 87: Abgeschlossene Installation

    DEUTSCH 6.0 Abgeschlossene Installation Die allgemeine Verwendungs- und Pflegeanleitung für Jøtul I 400 FL enthält Bedienungs- und Wartungshinweise für das Produkt. 7.0 Pflege Sollten Kratzer auf der Oberfläche entstehen, können diese mit feinem Sandpapier abgeschliffen werden. Tiefere Kratzer können mit einer Paste aus zermahlenem Speckstein und Wasserglas (Natronwasserglas) ausgefüllt werden.

  • Page 88: Wettelijke Voorschriften

    NEDERLANDS 1.0 Wettelijke voorschriften Inhoudsopgave De Jøtul 165 – I 400 FL is een vrijstaand product dat gebruik Wettelijke voorschriften ......88 maakt van de Jøtul I 400 FL als verbrandingskamer en dat tegen brandbare muren kan worden geplaatst, op de afstanden die in Technische gegevens .........
  • Page 89 NEDERLANDS...

  • Page 90: Onderdelen Voor De Mantel

    NEDERLANDS 3.0 Onderdelen voor de mantel Fig. 2...

  • Page 91: Voorafgaand Aan De Installatie

    NEDERLANDS 4.0 Voorafgaand aan de 4.8 Schoorsteen en kachelpijp • De kachel moet worden aangesloten op een schoorsteen installatie en kachelpijp die zijn goedgekeurd voor haarden op vaste brandstof met rookgastemperaturen zoals gespecificeerd in «2.0 Technische gegevens» in de handleiding van het 4.1 Fundering inzetstuk.
  • Page 92 NEDERLANDS Beugel 2 6 stk Beugel 4 4 stk Verzonken schroef, M6x16 8 stk Rookgasaansl.deksel 2 stk Hitteschild, boven 1 stk Afstandhouder 4 stk Bepaal voorafgaand aan de installatie het volgende: Waar de rookuitlaat moet komen. De positie van de externe luchtaansluiting indien deze wordt gebruikt (zie «4.5 Externe lucht»).

  • Page 93: Montage

    NEDERLANDS 5.0 Montage Fig. 6 NB: de basis moet waterpas zijn. Max. 1 mm/m tolerantie. Dit is zeer belangrijk om ervoor te zorgen dat de rest van de installatie correct is. Alle stenen moeten waterpas zijn. Dit moet voor elke nieuwe laag stenen worden gecontroleerd.
  • Page 94 NEDERLANDS Fig. 8 Fig. 10 Fig. 11 Monteer de voet. De voet bestaat uit een bodemplaat (fig. 8 A), 4 poten (fig. 8 B) en een bovenplaat (fig. 8 C). Het is belangrijk dat de poten worden gemonteerd zoals in figuur 8 D aangegeven.
  • Page 95 NEDERLANDS Fig. 12 Fig. 14 Plaats de verbrandingskamer op de voet. Zorg ervoor dat de verbrandingskamer stabiel is geplaatst. Bevestig de externe luchtaansluiting (cat. nr. 341279) als hiervoor is gekozen. Monteer de eerste achterplaat aan beugel 6 die onder de eerste laag spekstenen is geplaatst.
  • Page 96 NEDERLANDS Fig. 16 Fig. 19 Stel de positie van de verbrandingskamer af op de ombouw. De voorkant van de verbrandingskamer moet gelijk lopen met de voorkant van de laag. De opening onder het decoratieve frame dient 5 mm parallel te zijn met de tweede laag aan de bovenkant (fig. 16 A). Dit kan met de pootschroeven worden aangepast (fig.

  • Page 97: Installatie Afgerond

    NEDERLANDS 6.0 Installatie afgerond Zie de algemene gebruikers- en onderhoudshandleiding voor de Jøtul I 400 FL voor gebruik en onderhoud van het product. 7.0 Onderhoud Indien u krassen op het oppervlak aantreft, kunnen deze met fijn schuurpapier worden weggepolijst. Als er diepere krassen op het oppervlak zitten, kan er een pasta van speksteenpoeder en waterglas (natriumsilicaat) worden gemaakt waarmee u de steen kunt vullen.
  • Page 100 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen.
