7.3 De branderplaten en het asrooster
vervangen

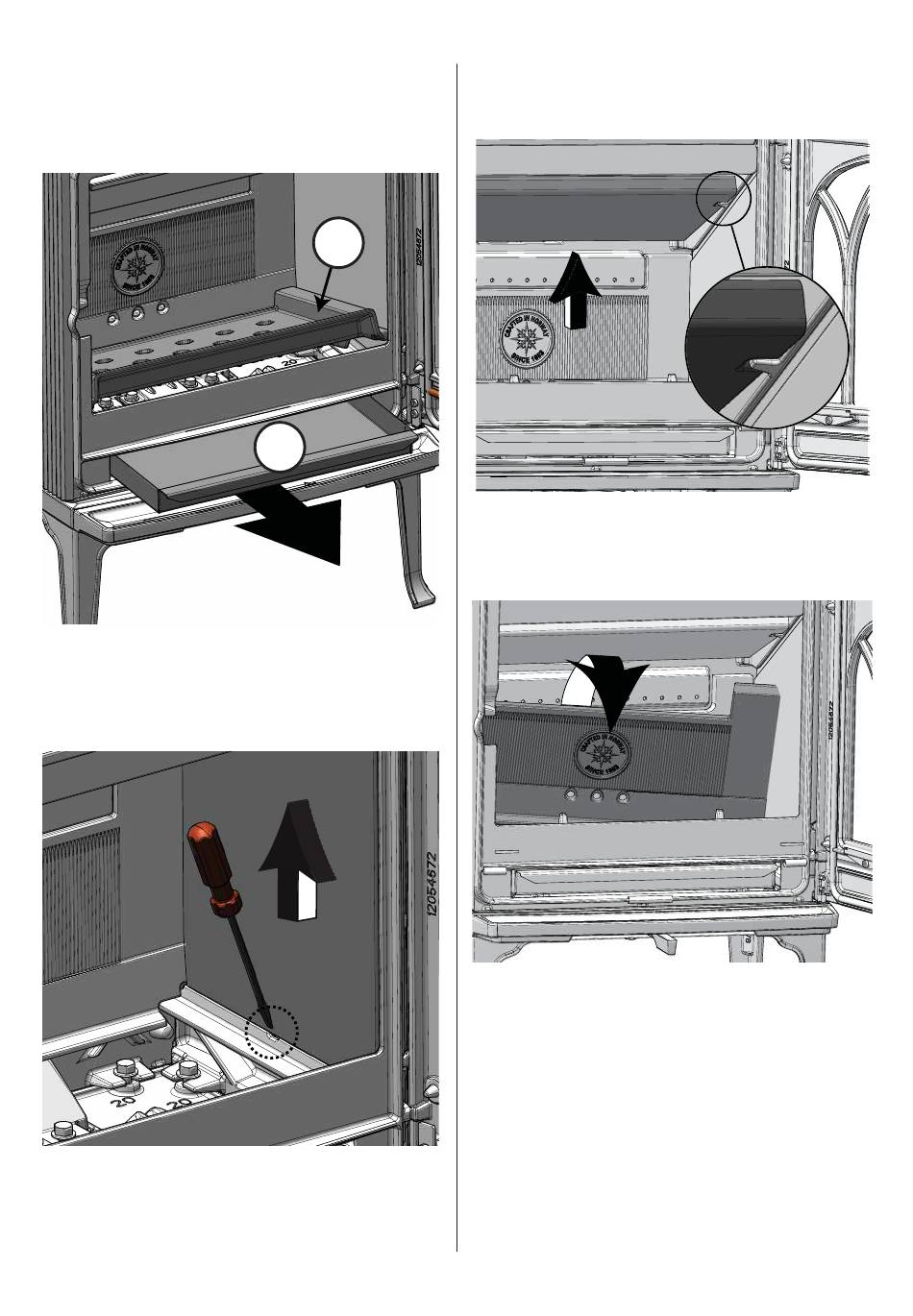

Afb. 20 Vervangen van asrooster
1. Verwijder de aslade.
2. Draai het asrooster aan de voorkant en til het uit de kachel.
Afb. 21 Vervangen van branderplaten aan zijkanten
Opgelet! Het asrooster moet eerst worden verwijderd.
1. Plaats een schroevendraaier in de groef en til de branderplaat
op.
2. De branderplaat komt los aan de onderkant en kan worden
verwijderd.
3. Voer dezelfde procedure uit aan de linkerkant.
4. Volg voor het terugplaatsen dezelfde procedure in
omgekeerde volgorde.
2
1
Afb. 22a Vervangen van achterste branderplaat
Opgelet! Het asrooster en de branderplaten aan de
zijkanten moeten eerst worden verwijderd.
1. Duw de keerplaat voorzichtig tegen de achterkant (de
keerplaat mag niet worden opgetild aan de bouten aan de
voorkant (zie detail)).
Afb. 22b
2. De achterste branderplaat wordt naar voren gedraaid en
uit de kachel verwijderd.
3. Volg voor het terugplaatsen dezelfde procedure in
omgekeerde volgorde (zie eerst afb. 23, isolatiemat).
