6.0 Manutenzione

Avvertenza: è vietata ogni modifi ca non autorizzata al prodotto.
Utilizzare solo ricambi originali!
6.1 Sostituzione delle piastre
refrattarie

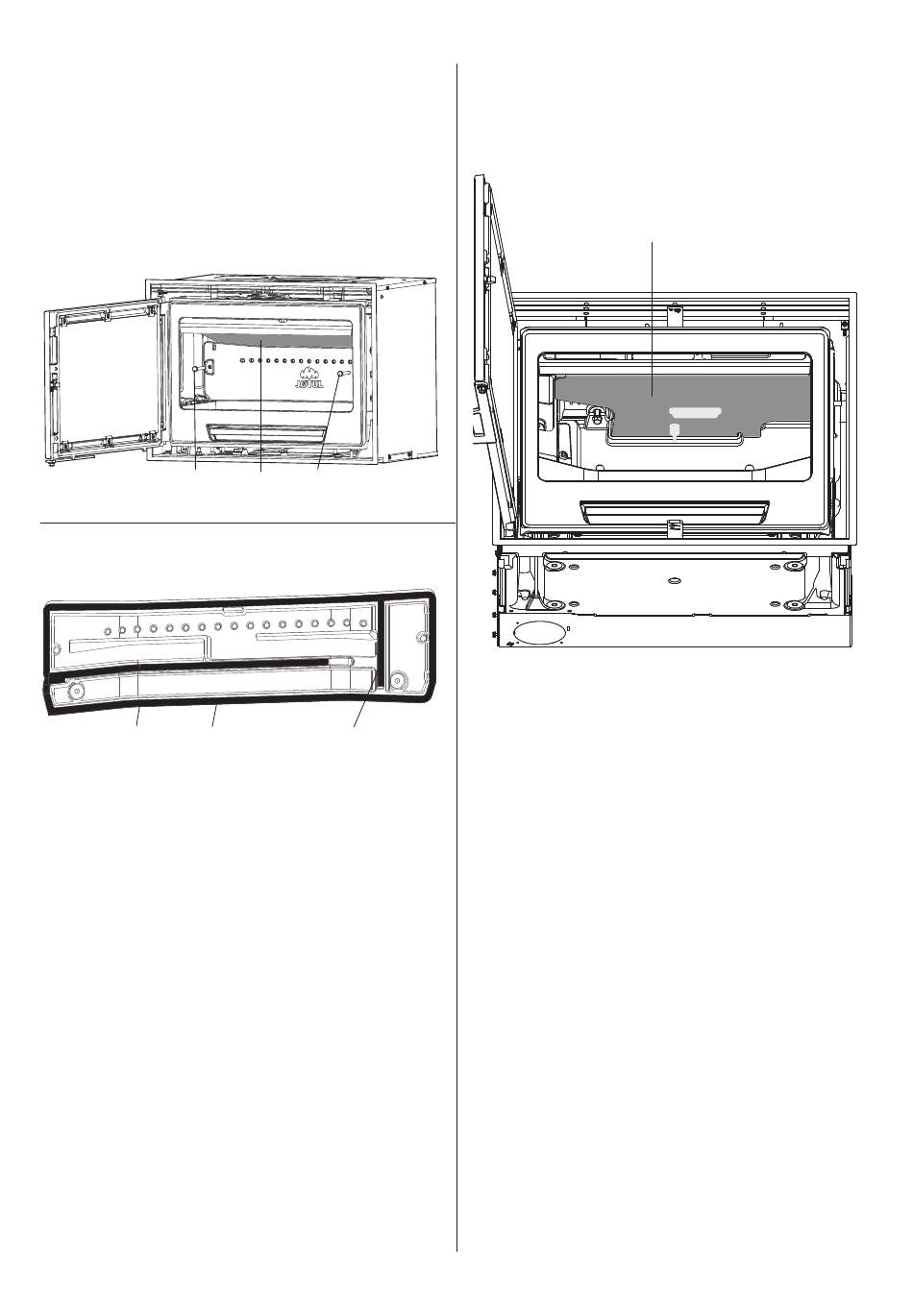

Fig. 20
A
Fig. 21
A Ø10mm
1. Rimuovere le piastre refrattarie laterali sollevandole
leggermente per poi estrarle dal fondo (Fig 3).
2. Svitare le viti (Fig. 19A) ed estrarre la piastra refrattaria
posteriore. Contemporaneamente, tenere alto il parafi amma
(Fig. 19B) in modo che non cada. Nota: le guarnizioni
(Fig. 20 A/B) sulla piastra refrattaria posteriore devono
essere sostituite se danneggiate.
3. Per l'installazione, seguire la stessa procedura in ordine
inverso
B A
B
6.2 Sostituzione del parafi amma/
defl ettore di aspirazione
Fig. 22
1. Per prima cosa rimuovere le piastre refrattarie laterali (Fig.4).
Non è necessario rimuovere la piastra refrattaria posteriore .
2. Tirare in avanti il parafi amma (Fig. 20B) e in basso sul bordo
anteriore. Ruotarlo in modo che si trovi diagonalmente dietro
alla parte anteriore e sollevarlo per estrarlo.
3. Sollevare il bordo posteriore del defl ettore di aspirazione
(Fig. 22A), spingerlo indietro e poi in basso in corrispondenza
del bordo anteriore.
Per l'installazione, seguire la stessa procedura in ordine
inverso.
