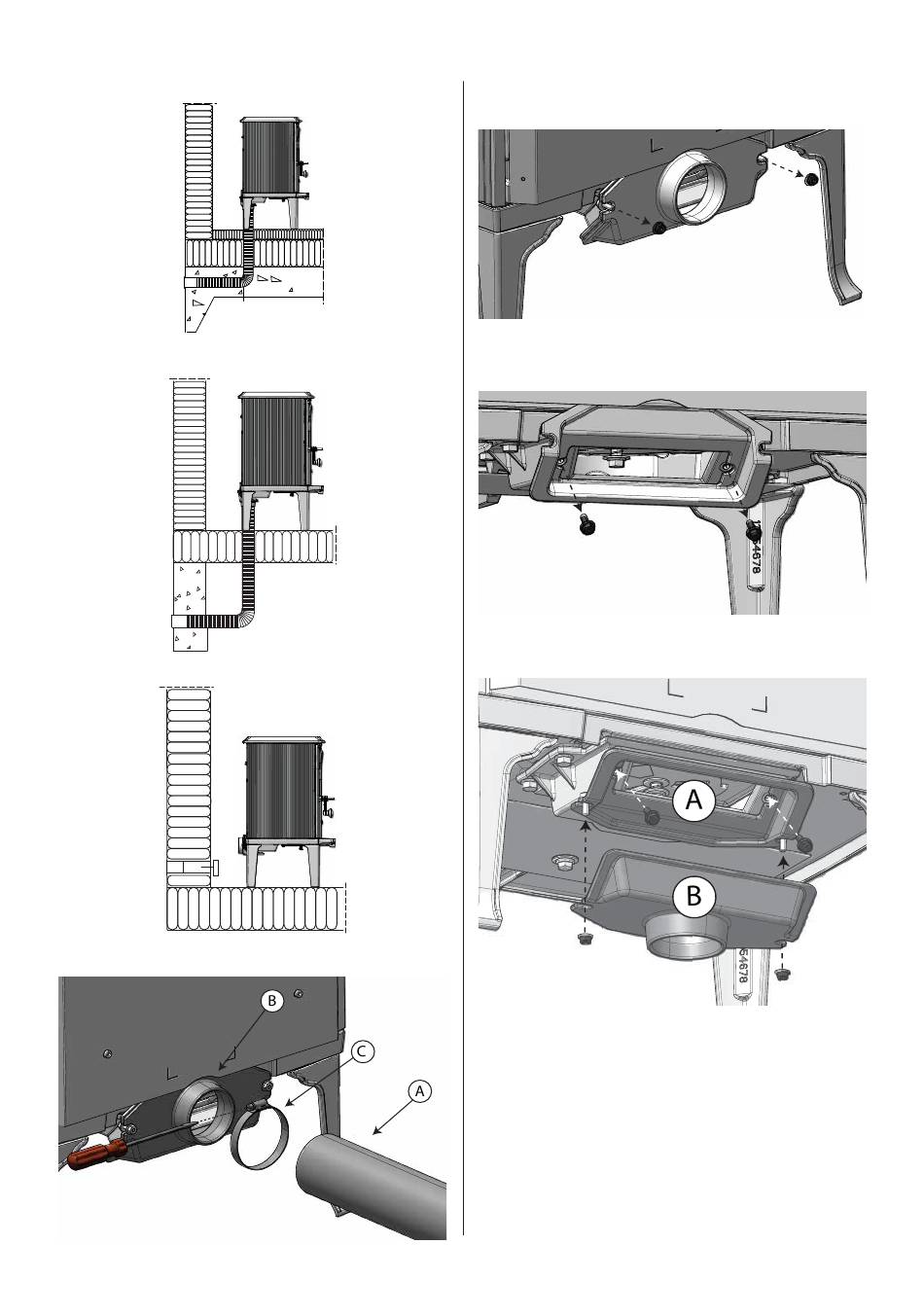

Kuva 6b Lattian ja perustuksen läpi
Kuva 6c Lattian ja kellartilan läpi
Kuva 6d Ulkoseinän läpi tulisijan viereen
Kuva 7 Raitisilmaliitännän asennus
1. Liitä raitisilmaputki (A) sovitinkappaleeseen (B). Tee näin
riippumatta siitä, liitetäänkö raitisilma seinän vai lattian
kautta.
2. Kiristä putkikiinnike (C) ruuvivääntimellä.
Kuva 8a Takana olevan raitisilmaliitännän vaihtaminen
pohjassa olevaksi liitännäksi
1. Irrota sovitinkappaletta kiinnittävät kaksi ruuvia.
Kuva 8b
2. Irrota keskikappaletta kiinnittävät kaksi ruuvia.
Kuva 8c
3. Käännä sovitinkappaletta (B) ja keskikappaletta (A)
180 astetta ja kiinnitä ne kamiinan alapuolelle samoilla
ruuveilla, jotka irrotit kuvissa 8a + 8b.
