NORSK
7.0 Service
Enhver ikke autorisert endring av produktet er ulovlig!
Det må kun brukes originale reservedeler!
Vis forsiktighet ved bruk av hjelpemidler.

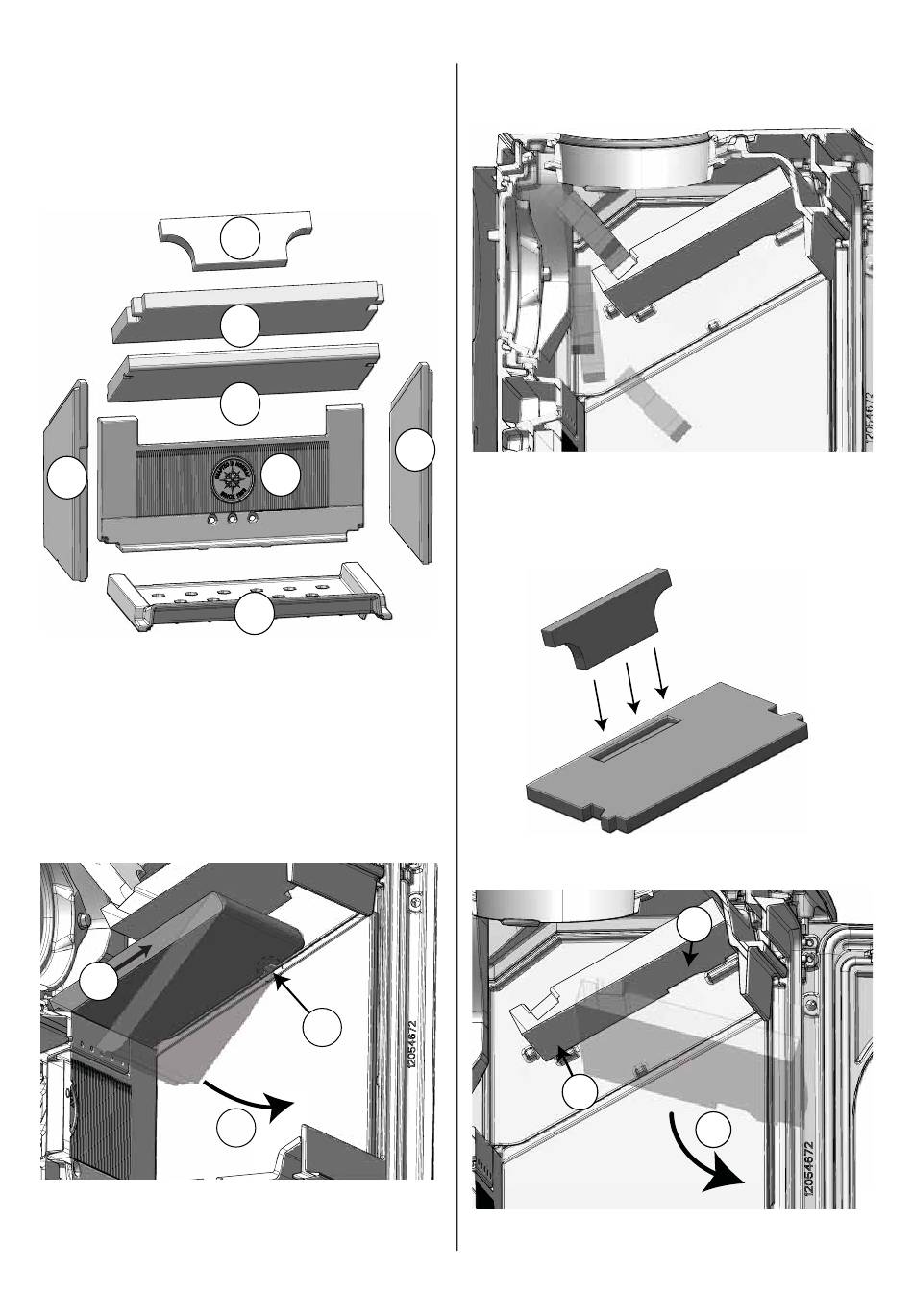

Fig. 15
5
1. Øvre ledeplate
2. Nedre ledeplate
3. Hvelv
4. Bakre brennplate
5. Sidebrennplater (2 stk)
6. Fyrrist
7.1 Utskifting av hvelv
Fig. 16
2 2
1. Løft opp i framkant fra knasten den hviler på..
2. Skyv nedre hvelv fremover, slik at den blir frigjort i bakkant.
3. Nedre hvelv kan nå kantes ut av ovnen.
4. Ved tilbakemontering følges samme prosedyre i omvendt
rekkefølge.
16
1
2
3
4
6
1
3
7.2 Utskifting av ledeplater
Fig. 17
5
1. Løft øvre ledeplate opp i bakkant. Denne er plassert å et
spor i nedre ledeplate, se fi g 18.
2. Ved tilbakemontering følges samme prosedyre i omvendt
rekkefølge.
Fig. 18 plassering av øvre ledeplate
Fig. 19
1
1. Løft nedre ledeplate opp i bakkant.
2. Ledeplaten blir frigjort fra knastene i forkant.
3. Ledeplaten kan nå løftes ut.
4. Ved tilbakemontering følges samme prosedyre i omvendt
rekkefølge.
2
3
