NEDERLANDS

7.0 Service

Alle niet-goedgekeurde aanpassingen aan het product zijn
verboden!
Gebruik uitsluitend originele reserveonderdelen!
Wees uiterst voorzichtig met het gereedschap.

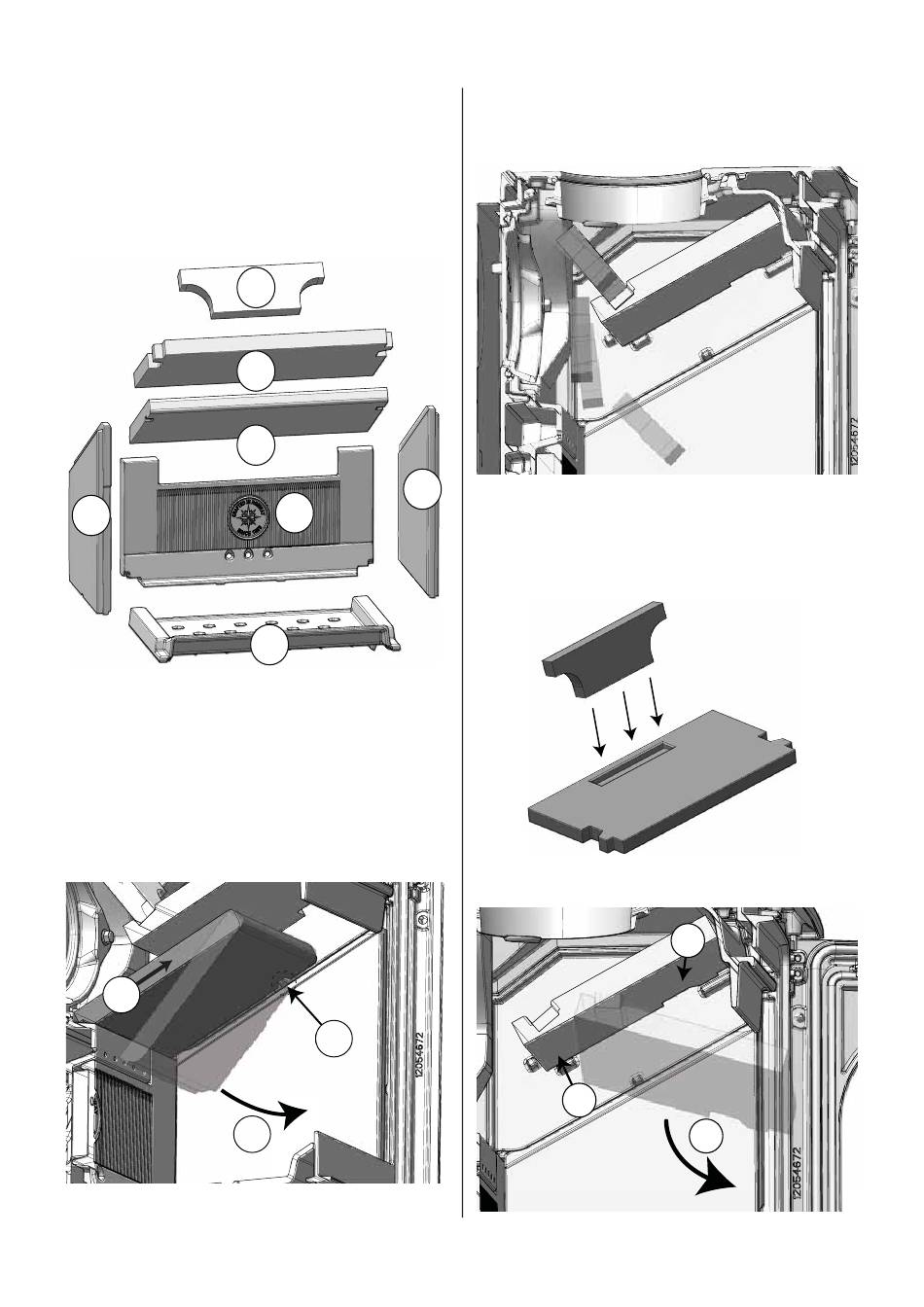

Afb. 15
5
1. Bovenste uitlaatplaat
2. Onderste uitlaatplaat
3. Keerplaat
4. Achterste branderplaten
5. Branderplaten aan de zijkanten (2 stukken)
6. Asrooster
7.1 Vervangen van keerplaat
Afb. 16
2 2
1. Til de voorkant op van de nok waarop deze rust.
2. Duw de keerplaat naar voren, zodat deze aan de achterkant
vrijkomt.
3. De keerplaat kan nu uit de kachel worden gehaald.
160
4. Volg voor het terugplaatsen dezelfde procedure in
omgekeerde volgorde.
1
2
3
5
4
6
1
3
7.2 Vervangen van uitlaatplaten
Afb. 17
1. Til de bovenste uitlaatplaat aan de achterkant op. Deze is
geplaatst in een uitsparing in de onderste uitlaatplaat (zie
afb. 18).
2. Volg voor het terugplaatsen dezelfde procedure in
omgekeerde volgorde.
Afb. 18 Plaatsing van de bovenste uitlaatplaat
Afb. 19
1
1. Til de onderste uitlaatplaat aan de achterkant op.
2. De uitlaatplaat komt los van de lipjes aan de voorkant.
3. De uitlaatplaat kan nu worden verwijderd.
4. Volg voor het terugplaatsen dezelfde procedure in
omgekeerde volgorde.
2
3
