NORSK

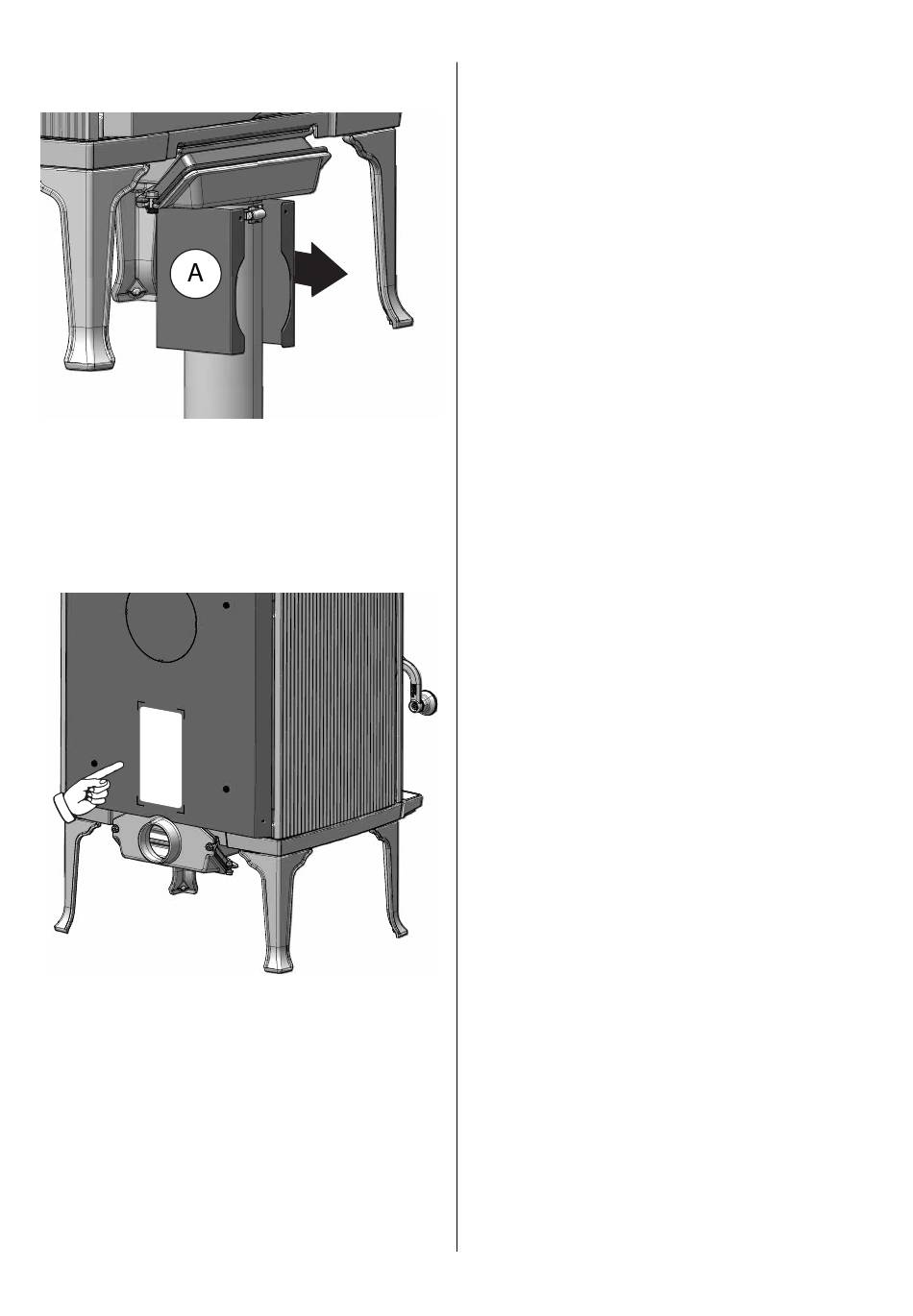

Fig. 9 Montering av deksel for uteluft
(tilleggsutstyr - 50061978)
1. Ved uteluft i bunnen av ovnen, kan uteluftsdeksel (A)
monteres. Dette skyves på røret fra forsiden.
4.4 Her fi nner du godkjenningsskiltet
Fig. 10 Plassering av godkjenningsskilt
1. Godkjenningsskiltet sitter bak på skjermplaten.
12
4.5 Skorstein og røykrør
• Ildstedet kan tilknyttes skorstein og røykrør godkjent for
fastbrensel fyrt ildsted med røykgasstemperatur som
angitt i «2.0 Tekniske data».
• Skorsteinstverrsnittet
røykrørstverssnitt: Ø150 mm røykrør - 177cm
• Flere fastbrensel fyrte ildsteder kan tilknyttes samme
pipeløp dersom skorsteinstverrsnittet er tilstrekkelig.
• Den spesifi serte avstande til brennbare materialer gjelder
for denne ovnen.
• Ovnen må installeres med et CE godkjent røykrør.
• Det må ta hensyn til avstanden fra røykrør til brennbare
materialer.
• Tilslutning til skorstein må utføres i henhold til
skorsteinsleverandørenes monteringsanvisninger.
• Før det tas hull i skorsteinen, bør ildstedet prøveoppstilles
for riktig avmerking for plassering av ildsted og hull i
skorsteinen. Se fi g. 1 for minimumsmål.
• Bruk røykrørsbend med feieluke for å sikre feiemulighet.
• Mange røykbend (og fl ere grader på røykbendet) kan
påvirke trekken i skorsteinen. Det samme kan skje
ved lange horisontale lengder. Vær obs på at det er
særdeles viktig at tilslutninger har en viss fl eksibilitet.
Dette for å forhindre at bevegelser i installasjonen fører til
sprekkdannelser.
• Anbefalt skorsteinstrekk, se «2.0 Tekniske data». For
røykrørsdimensjon, se "2.0 Tekniske data".
OBS! Minste anbefalte skorsteinslengde er 4 m. Ved for høy
trekk kan man installere og betjene et røykrørsspjeld for å
regulere ned trekken.
Ved installering av røykrørsspjeld, skal dette være av typen
som ikke stenger røykrøret fullstendig. Spjeldet skal være
enkelt å betjene, og må ha en fri åpning på minst 20cm2,
eller 3% av røykrørets tverrsnittareal dersom dette er større.
Posisjonen til spjeldet skal synes ved betjening av ovnen.
Dersom en trekkregulator er montert, gjelder kravet om fritt
tverrsnittsareal ikke, men enheten skal være lett tilgjengelig
for rengjøring.
må minimum være
.
2
lik
